Развертка ручная коническая
Размеры: рабочая часть – Ø 25´141 мм, конусность2°,
хвостовик – призматический 22´22 мм,
Материал: быстрорежущая сталь Р6М5 (ГОСТ 19265-73).
Применение: для чистовой обработки конических отверстий.
Развертка машинная с направляюще частью
Размеры: рабочая часть – Ø 12´34 мм,
Направляющая часть – Ø 10´92 мм,
хвостовик – цилиндрический Ø 10´187 мм,
Материал: хвостовик и направляющая часть – Сталь 40Х (ГОСТ 4543-71),
режущая часть – твердый сплав Т15К6 (ГОСТ 19064-80).
Применение: для чистовой обработки цилиндрических отверстий.
Дисковые фрезы
Фреза дисковая трехсторонняяФреза дисковая трехсторонняя
Размеры: Ø 100´10 мм. Размеры: Ø 100´9 мм.
Посадочное отверстие: Ø 27 мм. 14 режущих зубьев. Посадочное отверстие: Ø 27 мм. 20 режущих зубьев.
Материал: быстрорежущая сталь Р6М5 (ГОСТ 19265-73). Материал: быстрорежущая стальР6М5 (ГОСТ 19265-73).
Применение: для обработки пазов и уступов. Применение: для обработки пазов и уступов.
Фреза дисковая угловаяФреза полукруглая вогнутая
Размеры: рабочая часть - Ø 140´11 мм. Размеры: Ø 80´18 мм.
Посадочное отверстие: Ø 32 мм. 20 режущих зубьев. Посадочное отверстие: Ø 27 мм. 10 режущих зубьев.
Материал: быстрорежущая сталь Р6М5 (ГОСТ 19265-73). Материал: быстрорежущая сталь Р9 (ГОСТ 19265-73).
Применение: для обработки пазов. Применение: для фрезерования наружного радиуса.
Фреза одноугловая для пазов
Размеры: Ø 90´18 мм.
Посадочное отверстие: Ø 32 мм. 35 режущих зубьев.
Материал: быстрорежущая сталь Р18 (ГОСТ 19265-73).
Применение: для обработки пазов и фасок.
Фреза двухугловая не симметричная
Размеры: Ø 80´25 мм´35º.
Посадочное отверстие: Ø 32 мм. 24 режущих зуба.
Материал: быстрорежущая сталь Р6М5 (ГОСТ 19265-73).
Применение: для обработки пазов и фасок.
Фреза одноугловая для пазов
Размеры: Ø 63´16 мм´65º.
Посадочное отверстие: Ø 22 мм. 22 режущих зуба.
Материал: быстрорежущая сталь Р18 (ГОСТ 19265-73).
Применение: для обработки пазов и фасок.
Фреза дисковая трехсторонняя со вставными ножами, разнонаправленная
Размеры: Ø 100´22 мм.
Посадочное отверстие: Ø 27 мм. 18 режущих зубьев.
Материал: корпус – Сталь 45 (ГОСТ 1050-88) ,
ножи – быстрорежущая сталь Р6М9 (ГОСТ 19265-73).
Применение: для обработки пазов и уступов.
Концевые фрезы
Фреза концевая цилиндрическая с механическим креплением
твердосплавных пластин
Размеры: рабочая часть – Ø 32´36 мм, пластина – 10´10 мм,
хвостовик – конус Морзе № 4 (ГОСТ 25557-2006). 3 режущих зуба, прямые.
Материал: хвостовик – Сталь 40Х (ГОСТ 4543-71), пластины – твердый сплав Т15К6 (ГОСТ 3882-74).
Применение: для фрезерования поверхностей, пазов и уступов.
Фреза концевая цилиндрическая
Размеры: рабочая часть – Ø 32´100 мм,
хвостовик – конус Морзе № 4 (ГОСТ 25557-2006).
6 режущих зубьев, винтовые с антифрикционным покрытием.
Материал: хвостовик – Сталь 40Х (ГОСТ 4543-71),
режущая часть – быстрорежущая сталь Р6М5 (ГОСТ 19265-73).
Применение: для фрезерования плоскостей, пазов и уступов.
Фреза концевая цилиндрическая двухсторонняя
Размеры: две рабочие части - Ø 12´30 мм, державка – Ø 12´30 мм.
4 режущих зуба, винтовые. Материал – быстрорежущая сталь Р6М5 (ГОСТ 19265-73).
Применение: для фрезерования плоскостей, пазов и уступов.
Фреза концевая с механическим креплением
твердосплавных пластин
Размеры: рабочая часть – Ø 25´37 мм, пластины – 10 мм,
хвостовик – конус Морзе № 3 (ГОСТ 25557-2006). 2 режущих зуба.
Материал: хвостовик – Сталь 40Х (ГОСТ 4543-71),
пластины – твердый сплав Т15К6 (ГОСТ 3882-74), треугольной формы.
Применение: для фрезерования плоскостей, пазов и уступов.
Фреза концевая шпоночная
Размеры: рабочая часть – Ø 22´44 мм,
хвостовик – конус Морзе № 2 (ГОСТ 25557-2006). 2 режущих зуба, прямые.
Материал: хвостовик – Сталь 40Х (ГОСТ 4543-71),
рабочая часть – твердый сплав Т5К10 (ГОСТ 3882-74).
Применение: для фрезерования плоских поверхностей и шпоночных пазов.
Фреза для пазов сегментных шпонок
Размеры: рабочая часть – Ø 34,6´10 мм,
хвостовик – цилиндрический Ø 16´65 мм. 10 режущих зубьев.
Материал: хвостовик – Сталь 40Х (ГОСТ 4543-71),
режущая часть – быстрорежущая сталь Р6М5 (ГОСТ 19265-73).
Применение: для обработки пазов под сегментные шпонки.
Торцовые фрезы
\
Фреза с механическим креплением сверхтвердых
круглых пластин на основе эльбора
Размеры: рабочая часть – Ø 22´46 мм, пластина – Ø 7 мм,
хвостовик – конус Морзе № 4 (ГОСТ 25557-2006). 6 режущих зубьев.
Материал: хвостовик – Сталь 40Х (ГОСТ 4543-71).
Применение: для чистовой обработки твердых поверхностей.
Торцовая фреза с механическим креплением твердосплавных пластин
Размеры: Ø 60х40 мм, прихват – Ø 45´15 мм.
Посадочное отверстие: Ø 22 мм. 5 режущих зубьев.
Пластины треугольной формы, со стороной 15 мм.
Материал: корпус – Сталь 45 (ГОСТ 1050-88), пластины – твердый
сплав Т15К6 (ГОСТ 3882-74), покрытые износостойким материалом.
Применение: для обработки плоских поверхностей и уступов.
Фреза торцевая со вставками эльбора
Размеры: Ø 100´32 мм, вставки – 10 мм.
8 режущих ножей. Материал: корпус – Сталь 40Х (ГОСТ 4543-71),
ножи – быстрорежущая сталь Р6М5 (ГОСТ 19265-73), вставки – эльбор.
Применение: для чистовой обработки твердых материалов, в том числе закаленных и титановых сплавов.
Фреза торцевая насадная со вставными ножами
Размеры: Ø 200х30 мм, ножи – 25´32 мм.
20 режущих зубьев. Материал: корпус – Сталь 40Х (ГОСТ 4543-71),
ножи – быстрорежущая сталь Р6М5 (ГОСТ 19265-73).
Применение: для фрезерования плоских поверхностей и уступов.
Фреза торцевая насадная с механическим креплением
твердосплавных пластин
Размеры: Ø 220´58 мм. Пластины 4-х гранные со стороной 12 мм.
18 режущих зубьев. Материал: корпус – Сталь 40Х (ГОСТ 4543-71),
пластины – твердый сплав Т15К6 (ГОСТ 3882-74).
Применение: для фрезерования плоских поверхностей и уступов.
Фреза торцовая для обработки поверхностей с механическим
креплением пластин из твердого сплава
Размеры: рабочая часть – Ø 48´26 мм, пластина – 12´5 мм,
хвостовик – конус Морзе № 4 (ГОСТ 25557-2006). 4 режущих зуба.
Материал: хвостовик – Сталь 40Х (ГОСТ 1050-88),
пластины – твердый сплав Т15К6 (ГОСТ 3882-74).
Применение: для фрезерования плоских поверхностей и уступов.
Цилиндрические фрезы

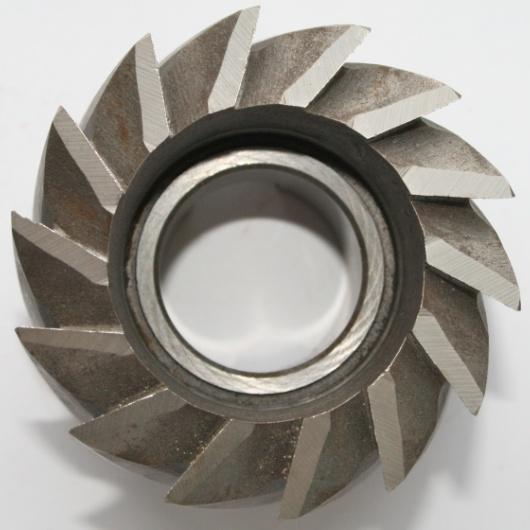

Фреза цилиндрическая
Размеры: рабочая часть – Ø 48´36 мм.
14 режущих зубьев. Материал: быстрорежущая сталь Р18 (ГОСТ 19265-73).
Применение: для фрезерования плоскостей, пазов и уступов.
Фреза цилиндрическая
Размеры: Ø 63´40 мм. 12 режущих зуба.
Материал: быстрорежущая сталь Р6М5 (ГОСТ 19265-73).
Применение: для фрезерования поверхностей и уступов.
