1) В чем заключается отличие фрезерования от других процессов резания?
2) Какие параметры должна обеспечивать правильно выбранная форма зуба фрезы?
3) Для каких видов обработки применяются отрезные фрезы?
5 Расчетно-графические задания
5.1 Токарный инструмент
Задача 5.1.Рассчитать и сконструировать проходной резец, оснащенный пластиной из твердого сплава для обработки вала. Диаметр заготовкиD; припуск (на сторону)h; вылет резцаl.
Таблица 5.1 – Данные к задаче 5.1
|
Номер варианта |
Материал заготовки |
D, мм |
h, мм |
l, мм |
Параметр шероховатости, мкм |
Станок |
|
1 |
Сталь 40ХН σв = 1000 МПа |
200 |
8 |
60 |
Rz = 16 |
16Б16П |
|
2 |
Сталь ХГ σв = 1100 МПа |
250 |
8 |
60 |
Rz = 16 |
16К20 |
|
3 |
Серый чугун СЧ 30, 200 НВ |
50 |
2 |
60 |
Rz = 32 |
16К20 |
|
4 |
Серый чугун СЧ 15, 175 НВ |
100 |
3 |
40 |
Ra = 2 |
16Б16П |
|
5 |
Бронза Бр АЖН11-6-6 |
150 |
5 |
40 |
Ra = 2 |
16Б16П |
|
6 |
Медь М3 |
36 |
1 |
40 |
Ra = 2 |
16К20 |
|
7 |
Сталь Ст3 σв = 400 МПа |
30 |
2 |
30 |
Rz = 63 |
16К20 |
|
8 |
Сталь Ст5 σв = 600 МПа |
42 |
3 |
30 |
Rz = 32 |
16Б16П |
|
9 |
Сталь 40Г 200 НВ |
75 |
5 |
40 |
Ra = 2 |
16К20 |
|
10 |
Сталь 38ХА 207 НВ |
100 |
6 |
40 |
Rz = 32 |
16К20 |
Задача 5.2.Рассчитать и сконструировать подрезной резец из быстрорежущей стали для подрезки уступа заготовки, имеющей больший диаметрDи меньший диаметрd, припуск (на сторону)h= 5 мм.
Таблица 5.2 – Данные к задаче 5.2
|
Номер варианта |
Материал заготовки |
D, мм |
d, мм |
Исполнение резца |
|
1 |
Сталь 40ХН, σв = 900 МПа |
60 |
50 |
Правое |
|
2 |
90 |
75 |
Правое | |
|
3 |
50 |
35 |
Левое | |
|
4 |
Сталь У10, σв = 1100 МПа |
75 |
55 |
Правое |
|
5 |
100 |
80 |
Правое | |
|
6 |
150 |
130 |
Левое | |
|
7 |
Сталь Ст2, σв = 400 МПа |
35 |
25 |
Правое |
|
8 |
50 |
40 |
Правое | |
|
9 |
75 |
60 |
Левое | |
|
10 |
40 |
30 |
Левое |
Задача 5.3. Рассчитать и сконструировать резец из твердого сплава для растачивания отверстия диаметромdдо диаметраDна длинуl. Основные размеры резца выполнить по ГОСТ 18063-72 и ГОСТ 18064-72.
Таблица 5.3 – Данные к задаче 5.3
|
Номер варианта |
Материал заготовки |
d, мм |
D, мм |
l, мм |
Параметр шероховатости, мкм |
Отверстие |
|
1 |
Сталь 60Г σв= 600 МПа |
60 |
65 |
60 |
Rz = 63 |
Сквозное |
|
2 |
Сталь У10 σв= 700 МПа |
72 |
75 |
75 |
Rz = 32 | |
|
3 |
Сталь Р18 σв= 900 МПа |
40 |
42 |
150 |
Rz = 16 | |
|
4 |
Серый чугун СЧ 35, 220 НВ |
50 |
55 |
100 |
Ra = 2 | |
|
5 |
Серый чугун СЧ 15, 175 НВ |
60 |
64 |
75 |
Rz = 63 |
Глухое |
|
6 |
Бронза Бр ОС4-3, 70 НВ |
75 |
80 |
60 |
Rz = 32 | |
|
7 |
Медь М4 |
80 |
82 |
50 |
Rz = 16 | |
|
8 |
Сталь Ст5 σв= 600 МПа |
40 |
44 |
100 |
Ra = 2 | |
|
9 |
Сталь 40ХН σв= 1000 МПа |
45 |
50 |
120 |
Rz = 63 |
Сквозное |
|
10 |
Сталь 40Х σв= 1100 МПа |
50 |
52 |
150 |
Rz = 16 |
Примеры выполнения чертежей резца проходного приведены на рисунках 5.1-5.2.
Рисунок 5.1 – Пример чертежа резца проходного

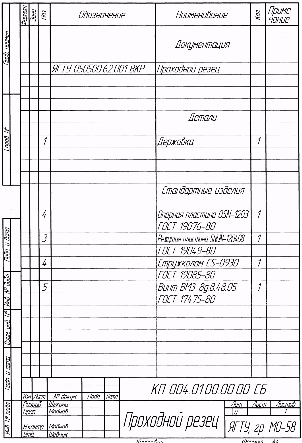

Рисунок 5.2 – Пример спецификации
