4.2 Классификация фрез
Цилиндрические фрезы(рисунок 58,а) предназначены для установки на горизонтально-фрезерных станках при обработке плоских поверхностей шириной до 120 мм при условии, что ширинаBобрабатываемой поверхности на заготовке на 5-6 мм меньше длиныlрабочей части фрезы.
Цилиндрические фрезы имеют центральное базовое отверстие со шпоночной канавкой. Надетые на оправку станка цилиндрические фрезы зажимаются между кольцами с помощью затяжной гайки.
Концевые фрезы(рисунок 58,б) предназначены для обработки открытых пазов и копировально-фрезерной обработки стенок замкнутых профильных углублений и отверстий в плоских заготовках. Концевые фрезы устанавливаются, в основном, на вертикально-фрезерных станках, но могут быть использованы и на горизонтально-фрезерных.
Концевые фрезы имеют наружный диаметр Dрабочей части от 3 до 50 мм. Присоединительная часть концевых фрез диаметром D< 14 мм цилиндрическая, а фрез диаметромD> 20 мм – коническая. В диапазонеDот 14 до 20 мм присоединительная часть может быть выполнена как цилиндрической, так и конической. Основным рабочим участком режущей части концевой фрезы является цилиндрический участок длинойl, которым обрабатывается поверхностью заготовки ширинойB (B < l), а также часть торцевой поверхности, на которой имеются режущие зубья.
а |
г |
б
|
д |
в |
е |
Рисунок 58 – Фрезы |
Торцовые фрезы(рисунок 58,в) предназначены для чернового и чистового фрезерования плоских поверхностей корпусных деталей. Обрабатываемые поверхности могут лежать как в одной, так и разных по высоте плоскостях. Диаметральный размер торцовых фрез может составлять от нескольких десятков до 500-600 мм. Торцовыми фрезами больших диаметров за один проход можно обрабатывать заготовки шириной до 500 мм. Применяются торцовые фрезы на мощных продольных, горизонтально- и вертикально-фрезерных станках, а также на агрегатных станках. Торцовыми фрезами различных конструкций и размеров комплектуются магазины инструментов станков с ЧПУ и обрабатывающих центров.
В зависимости от конструкции фрезы ее крепление на станке может осуществляться несколькими способами:
- фрезы с коническим хвостовиком, которые наиболее часто применяют на станках с ЧПУ и обрабатывающих центрах, устанавливают непосредственно в коническое отверстие шпинделя;
- фрезы, имеющие широкие пазы на тыльной торцовой поверхности, крепятся на шпинделе с помощью шомпола и гайки. При этом шипы фланца шпинделя входят в пазы фрезы;
- фрезы со шпоночным пазом в центральном отверстии закрепляются на оправке с помощью шпоночного соединения;
- фрезы с центрирующей выточкой крепятся к фланцу шпинделя четырьмя винтами.

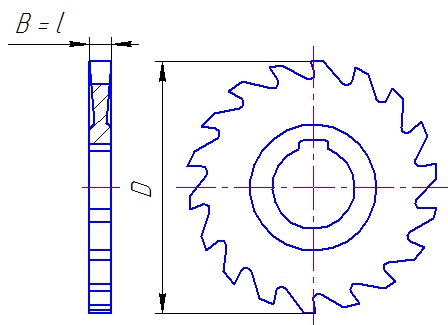

Дисковые фрезы(рисунок 58,г) предназначены для обработки относительно неглубоких пазов и канавок различного назначения ширинойBравной 6-16 мм. Они имеют диаметрD= 60…110 мм и цилиндрические базовые отверстия для крепления на оправке. Режущие зубья дисковых фрез выполняются на внешней цилиндрической поверхности. Режущие зубья могут располагаться не только на цилиндрической поверхности, но и на одном (двухсторонние) или на обоих (трехсторонние) торцах.
Отрезные фрезы (рисунок 58, д) предназначены для разрезки сортового проката на мерные заготовки на горизонтально-фрезерных станках. Отрезные фрезы имеют рабочий диаметр D= 60…200 мм и ширину B= 1…5 мм.
Прорезные (шлицевые) фрезы(рисунок 58,е) предназначены для фрезерования узких щелей и шлицев в головках винтов и шурупов. Прорезные фрезы имеют диаметрыD=40…75 мм и ширинуВ=0,2…5 мм.

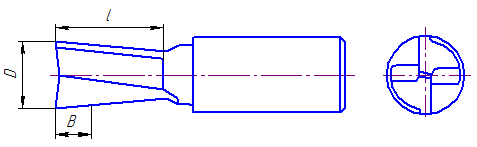

Шпоночные фрезы(рисунок 59,а) применяются для фрезерования шпоночных канавок. Стандартные шпоночные фрезы изготавливаются диаметромD=3…40 мм и устанавливаются на вертикально- и горизонтально-фрезерных станках.
а |
в |
б |
Рисунок 59 – Шпоночная, угловая и фасонная фрезы
|
Угловые фрезы(рисунок 59,б) предназначены для фрезерования профильных угловых канавок, как правило, в инструментальном производстве. Угловые фрезы имеют диаметрыD=35…90 мм. Их применяют на универсально-фрезерных станках.
Фасонные фрезыимеют различный профиль лезвий. В качестве примера фреза с выпуклым полукруглым профилем лезвия показана на рисунке 59,в. Данные фрезы предназначены для фрезерования канавок и выступов фасонного профиля. Они имеют диаметрыD=45…90 мм. Применяются фасонные фрезы преимущественно на горизонтально-фрезерных станках.
