4.6.3 Расчет дисковой фрезы

Задание:Рассчитать дисковую трехстороннюю насадную фрезу для обработки паза 15х16 мм. Конструкцию фрезы рекомендуется выбрать по ГОСТ 28527-90. Обрабатываемый материал – Сталь 10ХГН, предел прочности σ_в= 750 МПа. Параметр шероховатости обработанной поверхности:R_a= 3,2 мкм (фрезерование чистовое). Станок вертикально-фрезерный модели 6Т12.

Определим основные параметры фрезы:

Материал – Р6М5 (ГОСТ 19265-73).

1 Глубина фрезерования

t=h= 15 мм, гдеh– глубина паза

2 Диаметр фрезы

Принимаем D = 80 мм; d_a = 27 мм; z = 18; B = 16 мм [1, табл. 82, с. 181].

3 Определение геометрических параметров фрезы, используя приложение Г:

ω =15º – угол наклона главной режущей кромки;

γ = 15º – передний угол;

α = 20º – задний угол;

α₁= 6º – вспомогательный задний угол;

φ = 20 – главный угол в плане;

λ = 10º– угол наклона главной режущей кромки.

4 Подача

S_z= 0,015-0,007 мм/зуб [1, табл. 35, с. 284].

Принимаем S_z = 0,01 мм/зуб.

5 Скорость резания

где T= 120 мин [1, табл. 40, с. 290];

= 68,5; q = 0,25; x = 0,3; y = 0,2; u = 0,1; p = 0; m = 0,2 [1, табл. 39, с. 286].

где [1, табл. 1, с. 261];

= 1 [1, табл. 5, с. 263];

= 1 [1, табл. 6, с. 263].

6 Частота вращения фрезы

1. Определение действительной частоты вращения фрезы

n_д= 250 об/мин (см. приложение Г)

2. Фактическая скорость резания

7 Сила резания

где – [1, табл. 9-10, с. 264];

= 68,2; x = 0,86; y = 0,72; n = 1; q = 0,86; ω = 0 [1, табл. 41, с. 291].

8 Шаг зубьев фрезы:

- окружной шаг

(4.40)

- осевой шаг

(4.41)

9 Определение условия равномерности фрезерования

где К– близко к целому числу, следовательно, условие равномерности фрезерования выполняется.

10 Крутящий момент на шпинделе

11 Эффективная мощность резания

Мощность станка модели 6Т12 по паспорту равна 7,5 кВт (см. приложение Г). Следовательно, выбранные режимы резания удовлетворяют паспортным данным станка.

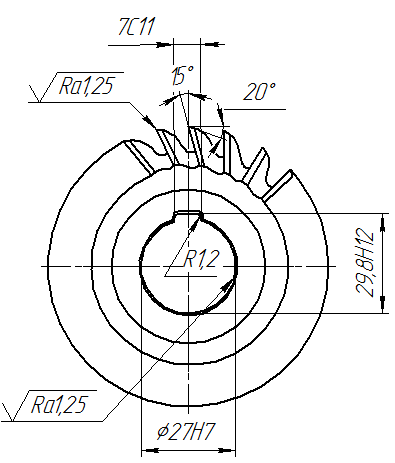

Конструкция дисковой трехсторонней фрезы представлена на рисунке 68.

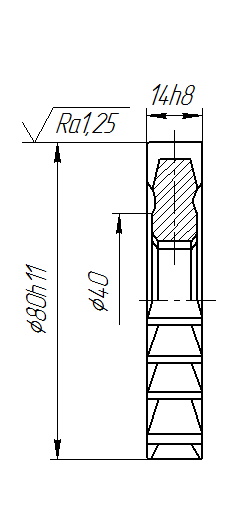

Рисунок 68 – Фреза дисковая трехсторонняя

(Гост 28527-90)

4.6.4 Расчет цилиндрической фрезы

Задание:Рассчитать цилиндрическую насадную фрезу, для обработки заготовки с шириной фрезерованияB = 80 мм и припуском на обработкуh = 1,5 мм. Конструкцию фрезы рекомендуется выбрать по ГОСТ 29092-91. Обрабатываемый материал – Сталь 15ХГН, предел прочности σ_в= 600 МПа. Параметр шероховатости обработанной поверхности:R_a = 3,2 мкм (фрезерование чистовое). Станок вертикально-фрезерный модели 6Т12.

Определим основные параметры фрезы:

Материал – Р6М5 (ГОСТ 19265-73).

1 Глубина фрезерования

t=h= 1,5 мм

2 Диаметр фрезы

Принимаем D = 80 мм; d_a = 32 мм; z = 10; L = 100 мм; d₁ = 34 мм; l = 24 мм; f = 1,5 мм; h = 10 мм; r = 3,5 мм (фреза с крупным зубом) [3, табл. 9.4, с. 330].

3 Определение геометрических параметров фрезы, используя приложение Г:

ω = λ = 40º – угол наклона главной режущей кромки;

γ_н= 15º – передний угол в нормальном сечении к режущей кромке;

α = 16º – задний угол;

α₁= 8º – вспомогательный задний угол;

φ₁= φ₃= φ₅= φ₇= φ₉= 33º

φ₂= φ₄= φ₆= φ₈= φ₁₀= 39º – угол в плане.

4 Подача

S₀= 1,0-2,7 мм/об [1, табл. 37, с. 285]

Принимаем S_z = 0,20 мм/зуб.

5 Скорость резания

где T= 180 мин [1, табл. 40, с. 290];

= 35,4; q = 0,45; x = 0,3; y = 0,4; u = 0,1; p = 0,1; m = 0,33 [1, табл. 39, с. 286].

где [1, табл. 1, с. 261];

=1 [1, табл. 5, с. 263];

=1 [1, табл. 6, с. 263].

6 Частота вращения фрезы

6.1 Определение действительной частоты вращения

n_д= 160 об/мин (см. приложение Г).

3. Фактическая скорость резания

7 Сила резани

где[1, табл. 9-10, с. 264];

= 68,2;x= 0,86;y = 0,72;n= 1;q= 0,86;ω= 0 [1, табл. 41, с. 291].

8 Шаг зубьев фрезы:

- окружной шаг

(4.51)

- осевой шаг

(4.52)

9 Определение условия равномерности фрезерования

где К – близко к целому числу, следовательно, условие равномерности фрезерования выполняется.

10 Крутящий момент на шпинделе

11 Эффективная мощность резания

Мощность станка модели 6Т12 по паспорту равна 7,5 кВт (см. приложение Г). Следовательно, выбранные режимы резания удовлетворяют паспортным данным станка.

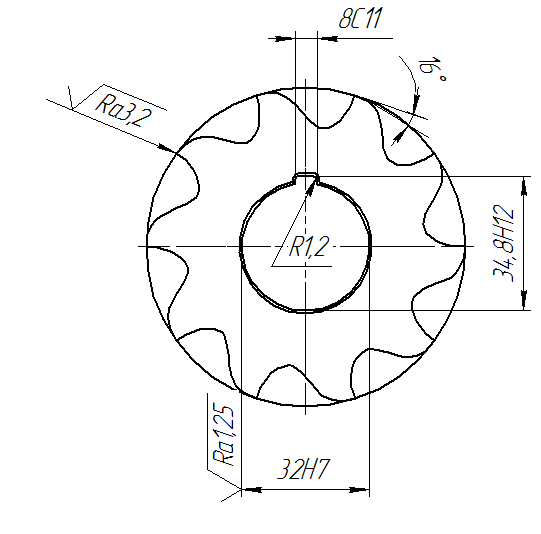

Конструкция цилиндрической фрезы представлена на рисунке 69.

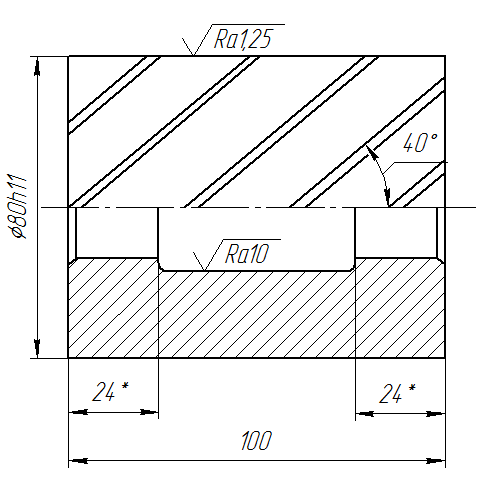

Рисунок 69 – Фреза цилиндрическая
