1.2. Расчет балки настила
где
- расчетное сопротивление материала
балок настила и вспомогательных балок,
кН/см2;
В – шаг главных балок в балочной клетке рабочей площадки, м.
С
целью типизации конструкций шаг
вспомогательных балок увязан с длиной
главной балки L=,
уложен дываться на ней целым числом
раз.
Окончательно
шаг вспомогательных балок принят
Количество
вспомогательных балок
Балки
настила опираются на вспомогательные
как правило шарнирно, поэтому их расчетная
схема представляется однопролетной
балкой с равномерно распределенной по
всей ее длине нагрузкой
(рис. 2).
Рис.
2. Расчетная схема балки настила
Нормативная нагрузка на балку, кН/м.,
,
где
- коэффициент, учитывающий нагрузку от
собственного веса балки настила,
,
ℓn
– пролет настила в м .
Расчетная нагрузка на балку, кН/м,
где
- коэффициент надежности по полезной
нагрузке
-
коэффициент надежности по нагрузке от
собственного веса стальных конструкций,
он принят равным 1,05.
Для подбора сечения балки необходимы усилия:
-
максимальный расчетный изгибающий
момент, кН∙м,
;
-
максимальный нормативный изгибающий
момент, кН∙м,
;
-
максимальное расчетное перерезывающее
усилие (опорная реакция балки), кН,
.

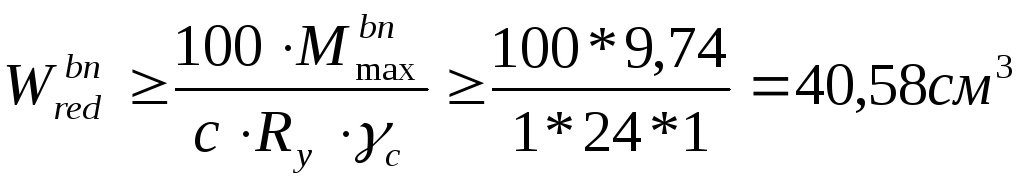

Минимальный из условия прочности момент сопротивления сечения балки настила:
,
Ry – расчетное сопротивление материала балки, кН/см2;
-
коэффициент условия работы балки. В
курсовом проекте принят равным 1.
Минимальный
из условия жесткости момент инерции

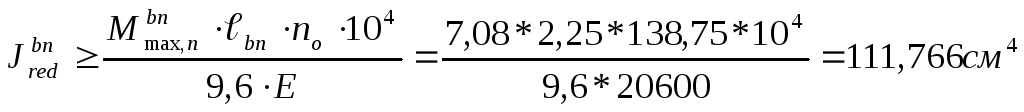

сечения балки:
По
требуемым величинам
и
из сортамента на прокатные двутавры
по ГОСТ 26020-83 выбран двутавр нормальный
№12 Б1 с характеристиками:
1.3. Расчет вспомогательной балки
Вспомогательные
балки, как и балки настила, опираются
шарнирно на главные балки. При этом их
пролет принят равным шагу главных балок,
т. е.
,
а расчетная схема – аналогична расчетной
схеме балки настила (см. рис. 2).

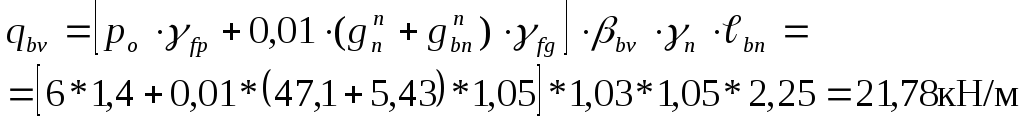

Нормативная нагрузка на балку, кН/м,
где
- расход стали, кг/м2,
от балок настила
;
-
погонная масса принятой балки настила
определена по сортаменту, кг/м
.
-
коэффициент, учитывающий нагрузку от
собственного веса вспомогательной
балки,
.
Расчетная нагрузка на балку, кН/м,
.

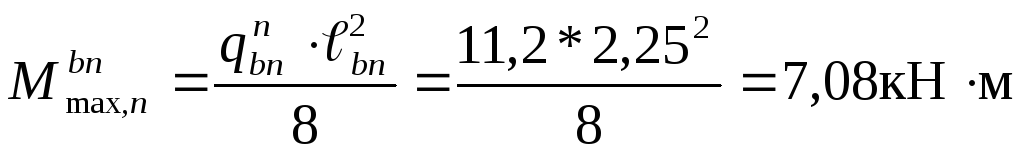

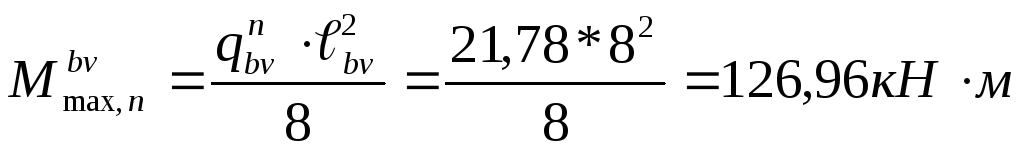

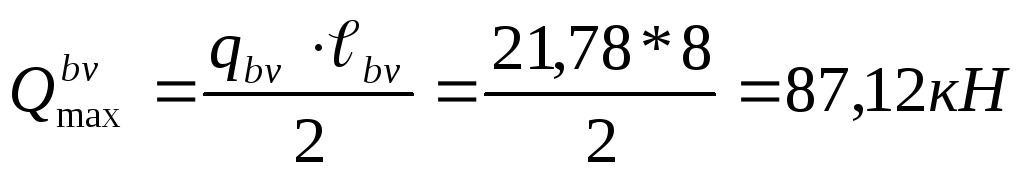

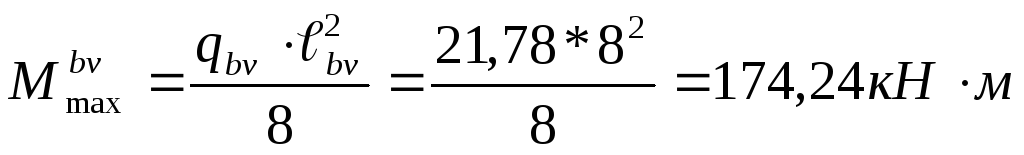

Максимальные усилия в балке:
;
;
.

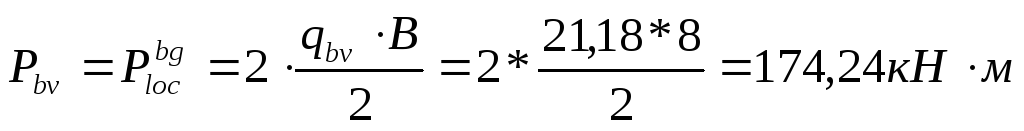

При этажном опирании балок настила на вспомогательные балки, к последним в местах опирания балок настила прикладываются сосредоточенные (местные или локальные) усилия
.

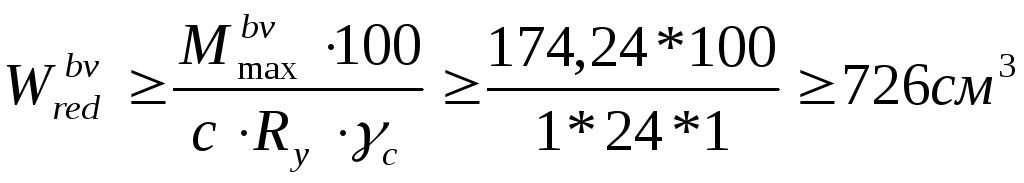

Требуемый момент сопротивления:
.

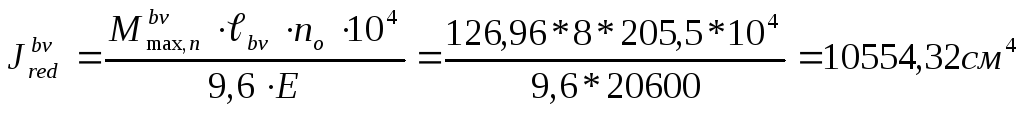

Требуемый момент инерции:

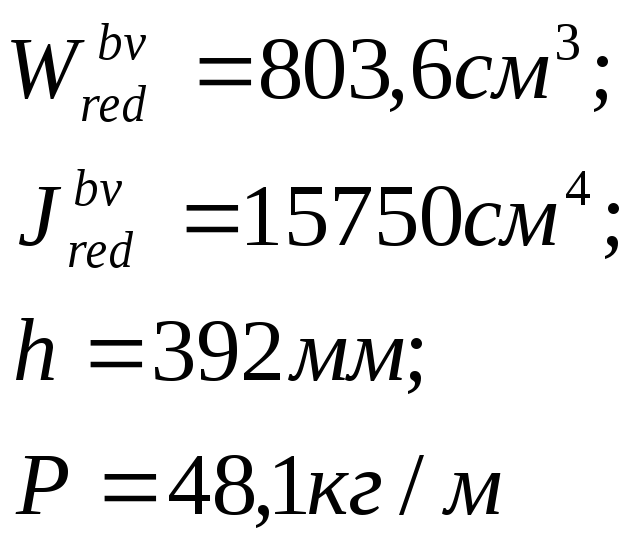

По сортаменту СТО АСЧМ 20-93 прокатных двутавров выбран двутавр нормальный (Б) №40 Б1 с характеристиками:
2. Расчет сварной главной балки
2.1. Расчетная схема. Нагрузки. Усилия
В принятой схеме балочной клетки на промежуточную главную балку с шагом ℓbn (рис. 3) опираются (с двух сторон) вспомогательные балки.Так как на лавную балку второстепенные балки опираются в 4 точках,то сосредоточенную нагрузку на нее можно заменять равномерно распределенной.

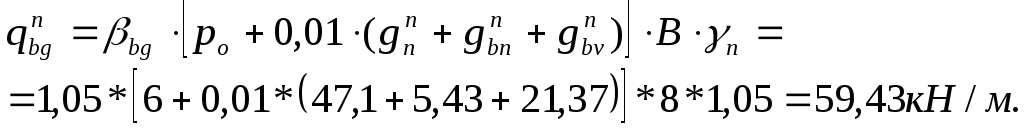

Нормативная нагрузка:

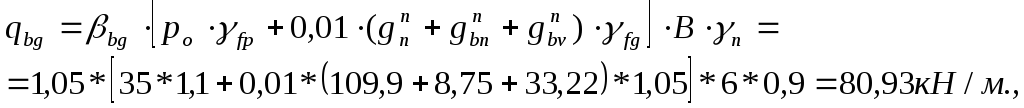

Расчетная нагрузка:
где В – шаг главных балок, м;
-
коэффициент, учитывающий нагрузку от
собственного веса главной балки,
приблизительно равный 1,05;
-
расход стали, кг/м2,
от вспомогательных балок
Главные
балки в курсовом проекте приняты
разрезными с опиранием на колонны
сверху, т.е. шарнирно. За расчетный пролет
главной балки принято расстояние между
осями колонн, т. е.
.

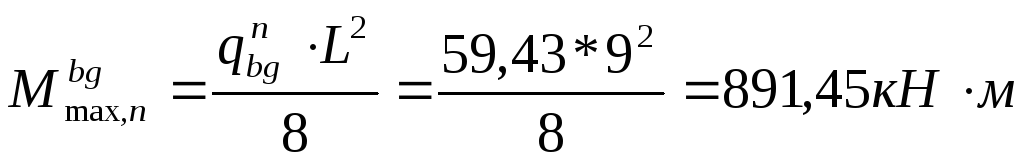

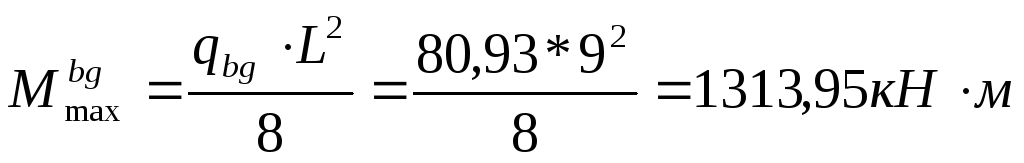

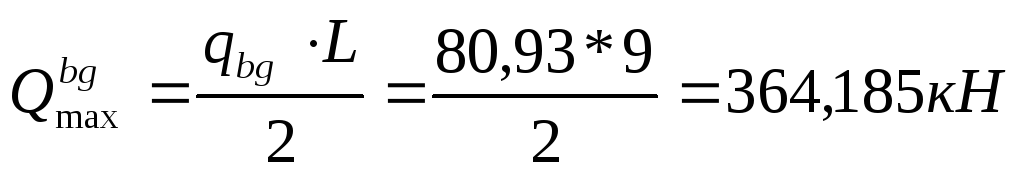

Максимальные усилия в балке:
;
;
;
.

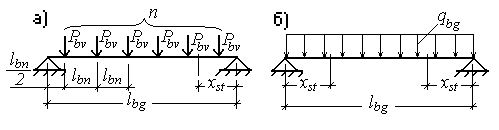

Рис. 3. Расчетная схема главной балки
Коэффициенты, используемые при вычислениях минимальной высоты главной балки при числе точек опирания вспомогательных балок n=3:
=0,196,
=1,043,
изгибающий момент в главной балке
=5,4
и оптимальное расстояния от края балки
до мест изменения ее сечения
=0,250.
