11 Система ппд. Требования к качеству воды. Способы подготовки вод, используемых для закачки в пласт

Система подготовки и закачки воды в продуктивные пласты. При разработке нефтяных и газовых месторождений значительные объемы воды расходуются на поддержание пластового давления, что позволяет продлить период фонтанирования скважин и значительно увеличить коэффициенты нефтегазоотдачи. Ориентировочный расход воды для добычи одной тонны нефти составляет в среднем: 1,5-2 м - при площадном заводнении и 2-2,5 м - при законтурном заводнении.

Для поддержания пластового давления в залежь можно нагнетать, как природные (пресные или слабоминерализованные), так и сточные (дренажные) воды, состоящие в основном, из пластовых (85 %), пресных (~ 10 %) и ливневых (~ 5 %) вод.

Подготовка вод, закачиваемых в пласт, предусматривает:

1) осветление мутных вод коагулированием;

2) декарбонизацию;

3) обезжелезивание;

4) ингибирование.

Осветление мутных вод коагулированием осуществляется с целью удаления очень мелких взвешенных частиц, которые практически не осаждаются под действием силы тяжести. Декарбонизация выполняется с целью удаления из воды бикарбонатов кальция и магния. Обезжелезиванием называется удаление солей железа из воды с целью предотвращения загрязнения фильтрующих поверхностей скважин железистыми осадками. Ингибированием называется обработка воды ингибиторами - веществами, замедляющими процесс коррозии. По направленности действия различают ингибиторы сероводородной, кислородной и углекислотной коррозии.

Классические требования, предъявляемые к нагнетаемой в продуктивный пласт воде, сформулированы следующим образом:

- невысокое содержание механических примесей;

- незначительное содержание эмульгированной нефти;

- коррозионная инертность по отношению к напорным и распределительным трубопроводам, насосам, скважинному оборудованию нагнетательных скважин;

- отсутствие в воде сероводорода, диоксида углерода, водорослей, микроорганизмов инициирующих интенсивное развитие коррозии оборудования и существенное снижение приемистости нагнетательных скважин.

Подрусловый способ подготовки осуществляется по двум схемам – с вакуумным и с насосным отбором. При вакуумном или сифонном водоотборе (рисунок 16) в непосредственной близости от водоема сооружается подрусловая скважина, в которую через грунтовую подушку фильтруется вода наземного источника. В состав установки по подготовке и транспортировке входять следующие элементы: вакуумный коллектор; вакуумный резервуар; насосная станция первого подъема; нагнетательные трубопроводы и магистральный водовод. Подрусловые скважины глубиной до 20 м сооружаются на удалении 70 – 90 м от берега водоема в 150 – 200 м друг от друга.

Насосная станция первого подъема оснащается вакуум-насосами для обеспечения сифонного водоотбора из подрусловых скважин и насосами - для подачи воды в систему ППД и магистральный водовод. На насосных станциях первого подъема, как правило, используют центробежные насосы, которые подбираются в зависимости от объема закачки. Очистка воды при этой схеме осуществляется в основном при фильтрации через подрусловую песчаную подушку. Доочистка может осуществляться на площадке кустовых насосных станций, перед подачей на прием насосов высокого давления. Схема достаточно эффективна при высоком уровне подрусловых вод.

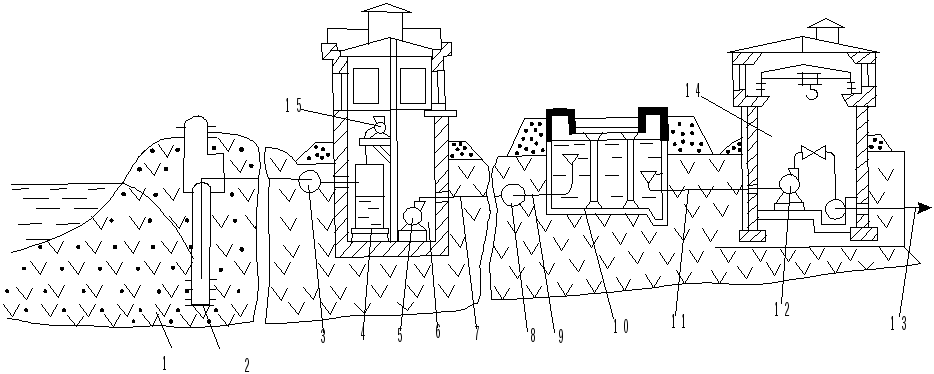

1 – песчаная подушка; 2 – подрусловая скважина; 3 – групповой сифонный коллектор; 4 – вакуум-котел; 5, 12 – насосы; 6, 14 – насосные станции; 7, 8, 9, 13 – водоводы; 10 – резервуар; 11 – приемный трубопровод

Рисунок 16 - Схема сифонного водозабора.

К поддержанию пластового давления закачкой в пласт воды относятся:

1) законтурное заводнение;

2) приконтурное заводнение;

3) внутриконтурное заводнение;

Метод законтурного заводнения применяют при разработке сравнительно небольших по размерам залежей. Он заключается в закачке воды в пласт через нагнетательные скважины, размещаемые за внешним контуром нефтеносности на расстоянии 100 м и более. Эксплуатационные скважины располагаются внутри контура нефтеносности параллельно контуру. В результате заводнения приток воды к пласту увеличивается, и давление и нефтяной залежи поддерживается на высоком уровне.

Метод приконтурного заводнения применяют на месторождениях с низкой проницаемостью продуктивных пластов в части, заполненной водой. Поэтому нагнетательные скважины располагают либо вблизи контура нефтеносности, либо непосредственно на нем.

Метод внутриконтурного заводнения применяется для интенсификации разработки нефтяной залежи, занимающей значительную площадь. Сущность этого метода заключается в искусственном «разрезании» месторождения на отдельные участки, для каждого из которых осуществляется нечто подобное законтурному заводнению. Нетрудно видеть, что методами заводнения искусственно создается жестководонапорный режим работы залежи.
