Проектирование входного широкополосного RC-усилителя, работающего в режиме малого сигнала, источником сигнала которого является генератор тока. Подобные усилители находят широкое применение в видеоаппаратуре, а также в блоках управления радио- и видеотехникой. Особенность проектирования заключается в том, что по ряду показателей – стабильности коэффициента усиления, динамическому диапазону входных сигналов и полосы пропускания, к усилителям предъявляются достаточно высокие требования.

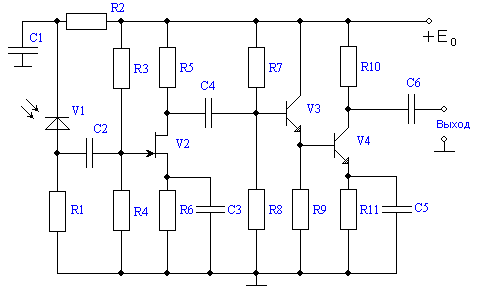

Рис.1. Принципиальная схема усилителя.

Данные по варианту 153:

Классификационный индекс полевой транзистора КП 307Б и его параметры:

I_{с нач} = 10 мА

S_max = 15 мА/В

U_отс = -5 В

U_ЗИ = -2 В

C_ЗИ= 5 пФ

C_ЗС = 1.5 пФ

Iут.з.=1 нА

Параметры биполярного транзистора малой мощности типа n-p-n(КТ375А):

P_к= 200 мВт

U_{кэ max}= 30 В

I_{к max}= 10 мА

h_{21 max} = 300

h_{21 min} = 60

f_т = 250 МГц

C_к = 5 пФ

τ_к= 300 пс

Величина напряжения источника питания: E₀= 12 В;

Сопротивление внешней нагрузки: R_2H= 1.0 кОм;

Полоса пропускания:

Нижняя частота: ;

Верхняя частота: _;

Конденсаторы: C₁-C₆=1÷5 мкФ;

Ток источника сигнала: I₁=1 мкА;

Ёмкость внешней нагрузки: С₇=5 пФ.

2.Предварительный расчет резисторов по постоянному току.

2.1.Предварительный расчет резисторов диода v1.

Параметры фотодиода V1-ФДК-227: рабочее напряжение_, темновой ток

_, фототок_.

Рис.2.Принципиальная схема цепей питания фотодиода (слева) и его типовая вольт-амперная характеристика (справа).

Обратное смещение на фотодиод подается для вывода его в линейную область ВАХ. Одновременно с этим увеличение напряжения U_акуменьшает проходную емкость фотодиода.

Выберем напряжение U_ак, так, что бы |U_ак|<E₀и |U_ак|<U_раб.

U_ак= -6 В – напряжение анод-катод фотодиода. Тогда на резисторах (R₁+R₂) должно быть падение напряжения равное_.Задав напряжение на аноде_, определяем по закону Кирхгофа напряжение на катоде_. Теперь, зная фототок_, вычислим сопротивление резисторов и: и_.

Рассчитанные сопротивления резисторов и необходимо выбрать в соответствии с номинальным рядом(Рис.3.)

Рис.3. Номинальный ряд.

Получается _, а_.

На рис.2. (справа) показана точка А с координатами (_), из чего следует, что сопротивление фотодиода постоянному току в этой точке_.

В соответствии с номинальным рядом.
