3. Котлованы для трубчатого переезда.

Котлован – это временная открытая выемка для устройства подземных частей инженерных сооружений, с последующей засыпкой его оставшихся свободных частей.

Размеры котлована должны:

- соответствовать конфигурации подземной части сооружения;

- иметь запасы с учетом условий для производства работ;

- учитывать требования техники безопасности к выполнению работ.

Размеры поперечного сечения канала:

Рисунок 12. Поперечное сечение канала.

Н= м

b=D+2=0,8+20,7=0,94 м

м

m=1

D=0,8 м

3. Технология разработки грунта в котловане

Для устройства котлована целесообразно использовать тот же экскаватор, который был принят для строительства открытого канала.

Грунт из выемки котлована следует разместить во временные отвалы составлением бермы шириной 7 метров.

Проверка соответствия рабочих параметров экскаватора драглайн ЭО-7111 с q=2,5 м³ и м.

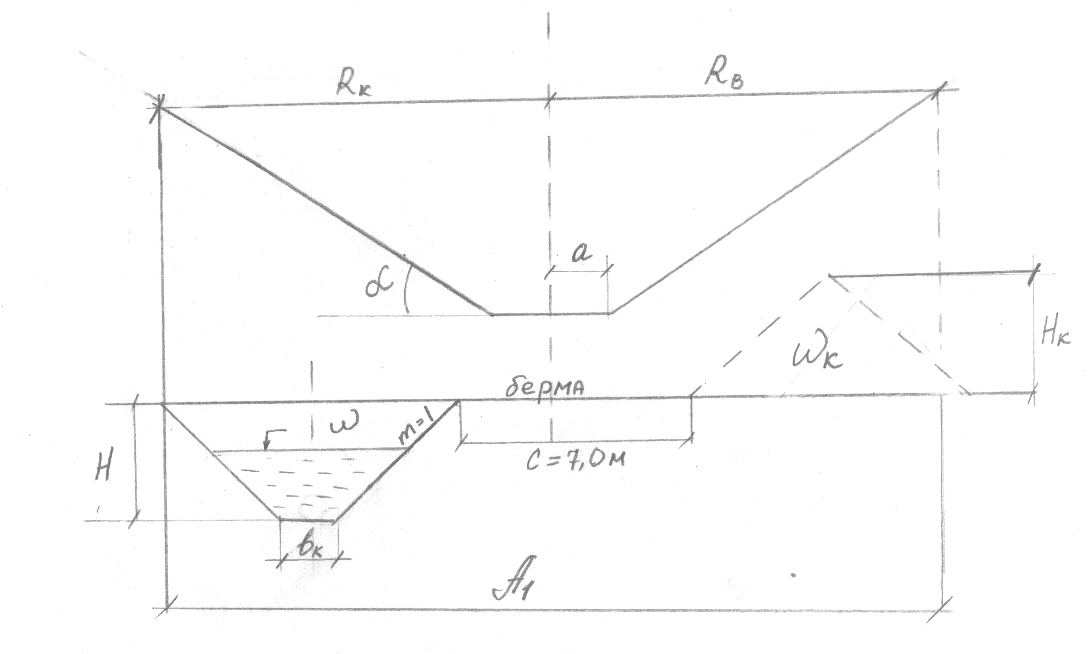

Рисунок 15. Схема поперечной разработки грунта в котловане.

Площадь поперечного сечения выемки:

Площадь поперечного сечения кавальер:

=1,25

Высота кавальера треугольной формы:

Возможность применения экскаватора:

Этим условиям соответствует экскаватор с рабочим оборудованием драглайн ЭО-7111, с вместимостью ковша q=2,5 м³ и длиной стрелы l=25 м, угол наклона стрелы 30 градусов.

3. Осушение котлована при строительстве переезда.

Во время работ в котловане возможно его затопление грунтовыми водами через откосы, а так же дождевыми водами.

В рассматриваемых условиях для осушения котлована следует принимать открытый водоотлив.

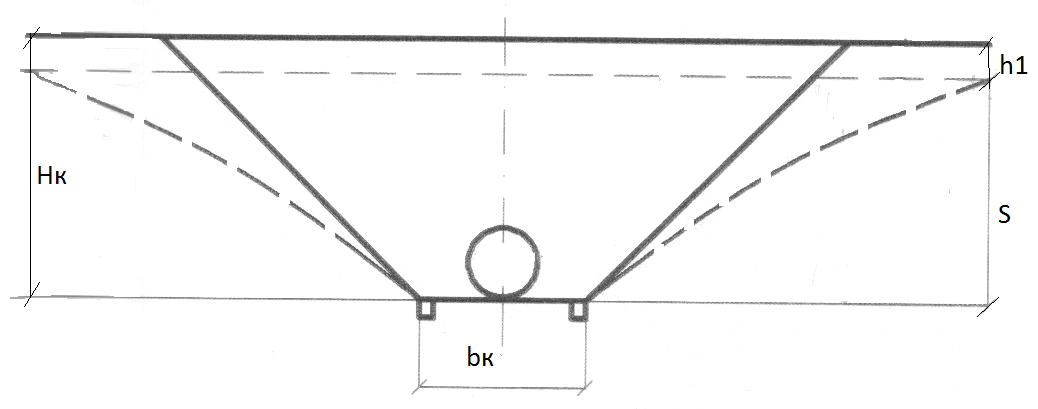

Рисунок 16. Расчетная схема к определению притока воды в котлован

- глубина котлована.

м – глубина расположения УГВ от поверхности.

–площадь котлована на уровне отметок дна.

- длина котлована.

=

– понижение УГВ котлована.

На стадии предварительных расчетов приток грунтовых вод в котлован можно определить с использованием вспомогательных графиков (уч-к с. 312, рис. 197).

м/сут

- коэффициент, зависящий от площади котлована F и коэффициента фильтрации грунта К_ф.

грунт	, м/сут
Пески	3
Пески с гравием	10
Супеси легкие	8
Супеси тяжелые	5
Суглинок легкий и тяжелый	1

Величина притока грунтовых вод в котлован.

м³/час

Для водоотлива могут быть использованы насосы типа «Гном» со следующими показателями

	Гном Q-H
Подача Q м3/ч	10	16	25	40	53	100
Напор H м	10	15	20	18	10	25
Масса кг	21	31	58	76	58	180

Для водоотлива из котлована принимаем насос Гном , с Q= м³/час, Н= м, масса = кг.
