31 Комплексно мехашопрованввын поточный процесс укладки к мотяжи тру-

&жфшда

1. Схема комплексной механизации прокладка трубопровода

Выбор способа укладки и технологии монтажа запроектированного водопровода зависит от:

-тепа и материала труб;

-вида грунтов;

-условий строительства;

-принятой схемы производства работ;

-наличия средств механизации.

В курсовом проекте принят открытый способ производства работ.

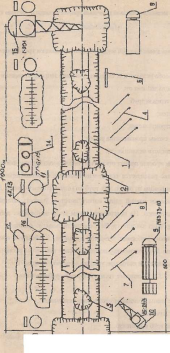

На практике реализуется технология комплексно механизированного монтажа трубопровода из отдельных труб по многозахватноЙ схеме. Длину захватки принимают равной длине одного пикета. Сущность данной тех­нологии в следующем. На подготовительном этапе монтажных работ на трассу трубопровода завозят трубы , соедшштсльныс и фасонные части (муфты, тройники) , сборные элементы Колодцев, задвижки и комплек­тующие изделия. Все это раскладывается кранами так, чтобы организовать строительно-монтажный поток при укладке водопровода (рис.9).

3.2. Основные этапы монтажа трубопровода

Основные этапы монтажа трубопровода включают:

-проверку качества труб;

-опускание труб в траншею;

-центрирование и укладку еюзаданному направлению и уклону; -закрепление труб на месте;

о я

1. &

   В

   1Й|

   ЩШ

   ш

2. ЯI

6? I II

Я

н

35

9

s

а

fU

К

?

4. И

5. о-

1Л в ^

« S g

га В в

II

’.А

О S.

ш

3 л<Г|

s 'if §

н «фа

Ж!

о

о.

5 к S . я я £2 5 Я а и а. О о\ и

а

Рн

н в

s г¹-

I ^

-заделку стыков с проверкой их качества;

-испытание и приемку.

Проверка качества трубвыполняется дважды: на заводе-изготовителе и непосредственно на трассе перед их укладкой в траншею. На трассе все трубы подлежат осмотру н проверке качества. Все поступающие трубы должны иметь сертификат и паспорт завода изготовителя.

Опускание труб в траншеюв большинстве случаев ведется при по­мощи кранов, снабженных специальными грузозахватными приспособле­ниями. Вручную опускают легкие трубы небольших диаметров с помощью мягких канатов, полотенец.

Удобно все работы выполнять в два потока:

1. поток трубоукладчики укладывают трубы на днОтраншеи и выпол­няют выверку по трассе и временное закрепление;

2. поток-монтажники с помощью компрессора и пневмомолотков заче- канивают стыки трубы. ^

Укладку труб по заданному направяаниюи укяону ыещаудвумя смеж­ными колодцами выполняют по Переносным визиркам й наклонному лучу нивелира или лазерного луга (визира).

Правильность укладкитрубопровода по заданному направлению и ук­лону окончательно проверяют перед засыпкой труб и колодцев путем ни­велирования два лотков труб и холодцевд.е. выполняютисполнительную съемку.Разность отметок между дном и колодцев и лотком в отдельных точках трубопровода не должна отличаться от проектной более чем на строительный допуск. Прямолинейность трубопровода между колодцами проверяют с помощью зеркал, отражающих луч вдоль его оси.

Закрепление трубна месте после их укладки выполняют либо при­сыпкой грунтом, либо с помощью клиньев (при укладке тяжелых труб больших диаметров).

Заделка стыковпроизводится при устройстве напорных и безнапор­ных трубопроводов из бетонных, железобетонных, чугунных, асбестоце­ментных труб, имеющих раструбные или гладкие муфтовые соединения. Стыки напорных труб заделывают резиновыми кольцами или манжетами, а самотечных- просмоленной прядью, асбестоцементной смесью. Стыки стальных труб сваривают.
