Министерство РФ по связи и информатизации
Поволжский Государственный Университет
Телекоммуникаций и Информатики
Кафедра ЛС и ИТС
Сдана на проверку Допустить к защите
«_____»___________2012 г. «_____»___________2012 г.
Защищена с оценкой __________
«_____»___________2012 г.
Курсовая работа по дисциплине ОНС и ПК ВОЛС
«Исследование параметров волоконно-оптической линии передачи»
номер студенческого билета 09384
Выполнил:
студент группы ОС-91
Чугунов А. Н.
Проверил : Прапорщиков Д. Е.
Самара 2012
Содержание
1. Лист для рецензии................................................................................................................3
1.Введение.................................................................................................................................4
1.1. Основы функционирования волоконно-оптических линий передачи.........................4
1.2. Постановка задачи........................................................................................................5
1.3. Технические данные ОВ.................................................................................................6
1.4. Исходные данные............................................................................................................7
2. Расчёт коэффициента затухания......................................................................................7-8
3. Расчёт хроматической дисперсии.......................................................................................9
4. Расчёт длины элементарного кабельного участка.........................................................9-10
5. Расчёт дисперсионных характеристик ОВ на ЭКУ...........................................................10
6. Расчёт бюджета мощности..............................................................................................10-12
7. Определение максимально допустимой скорости передачи на ЭКУ.............................12
8. Расчёт глаз-диаграммы...................................................................................................13-15
9. Список используемой литературы.....................................................................................16
Рецензия
Введение.
Основы функционирования волоконно-оптических линий передачи.

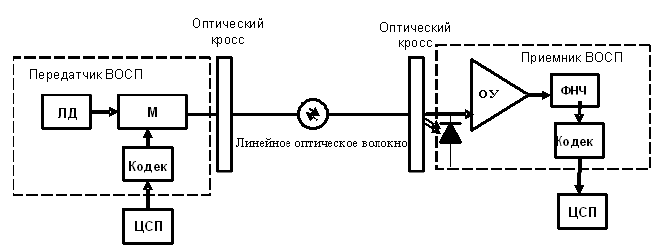

Обобщенная структурная схема РУ волоконно-оптической системы передачи (ВОСП) без устройств компенсации и линейных усилителей представлена на рисунке ниже:
Передатчик ВОСП обеспечивает преобразование входного электрического (цифрового или аналогового) сигнала в выходной световой (цифровой или аналоговый) сигнал. Скорость передачи в линии современных систем синхронной цифровой иерархии составляет 2,5 -10 Гбит/с и более. В общем случае передатчик включает в себя лазерный диод (ЛД), модулятор (М) и кодек, на который поступает кодовая последовательность от цифровой системы передачи (ЦСП).
Задачи оптимизации сигнала для прохождения через устройство сопряжения с линией (интерфейс) и по линии решают интерфейсное кодирование и линейное кодирование.
В оптических системах передачи используют, как правило, однополярные блочные коды.
Как известно, электромагнитные колебания характеризуются амплитудой, фазой и частотой. В зависимости от того, какой из этих параметров несущей изменяют, различают амплитудную, фазовую и частотную модуляцию.
Диапазон
работы ВОСП
выбирается в области минимального затухания кварцевых оптических волокон и лежит в пределах
1260 -1675 нм.
Постановка задачи.
Задачей данной работы является исследование бюджета
мощности волоконно-оптической линии передачи (ВОЛП), работающей по одномодовому ступенчатому оптическому волокну (ОВ) на одной оптической несущей, без чирпа, на регенерационном участке (РУ) без линейных оптических усилителей (ОУ) и компенсаторов дисперсии. В процессе выполнения задания необходимо определить длину регенерационного участка (РУ) для заданных параметров волоконно-оптической системы передачи (ВОСП), рассчитать зависимость бюджета мощности от скорости передачи информации в линии и определить максимально допустимую скорость передачи для данного РУ.
Технические данные ОВ:
Таблица 1
Компания |
Corning (США) |
Мах. затухание в волокне |
|
Хроматическая дисперсия |
1550нм
– 18пс/нм |
Длина волны *0* дисперсии |
|
Наклон *0* дисперсии |
|
PDM |
|
Максимальный прирост затухания |
|
Исходные данные:
Таблица 2
Номер зачетной книжки |
09384 |
Последняя цифра зачетной книжки |
|
Предпоследняя цифра зачетной книжки |
|
Число, составленное из 2х последних цифр номера зачетной книжки |
|
Сумма всех цифр номера зачетной книжки |
|
Рассчитаем
значения уровня мощности оптического
излучения лазера ()
и уровня чувствительности приемника
(
):
Рассчитаем центральную длину волны:
Ширина линии излучения лазера определяется:
,
.
нм
Результаты занесем в таблицу:
Таблица 3
Наименование параметра |
Условное обозначение |
Значение |
Скорость передачи линии |
B, Мбит/с |
155 |
Уровень мощности оптического излучения лазера |
|
3.8 |
Уровень чувствительности приемника |
|
-25.2 |
Центральная длина волны |
|
1608.6 |
Ширина линии излучения лазера |
|
0.3 |
