3.5 Розрахункова перевірка
Перевірочний розрахунок заклечається в визначенні спаду напруги на дроселях фільтру:
,
(3.23)
де U0 – напруга на вході схеми випрямляча з врахуванням спаду напруги на LC фільтрі;
,
(3.24)
Uo = 11 [ 1+ 0,01 ( 4,1 )] = 11,04 В
де
.
Спад напруги на вибраному конденсаторі перераховано так:
,
(3.25)
де rL – опір уніфікованого конденсатора.
Uoн = 11,041 – 0,45 = 10,591.
Задане значення U0=4.5B. Абсолютна похибка розрахунку складає 0.95В. таким чином відносна похибка становить:
.
3.6 Коефіцієнт трансформації
Визначено коефіцієнт трансформації за формулою:
;
(3.26)
.
Потужність, що виділяється на діоді:
;
(3.27)
.
Діюче
значення струму в первинній обмотці
визначено за формулою:
;
(3.28)
3.7. Габаритна потужність
Габаритну потужність трансформатора визначено за формулою:
;
(3.29)
.
Вибрано трансформатор ТТП 201 – 127 / 209 – 50.
Тип магнітопроводу ШЛ 16х12,5.
Маса – до 365 г.
3.8 Висновки до розділу 3
В розділі проведено розрахунок випрямляча на навантаження ємнісного характеру: визначено основні параметри та підібрано тип діоду (КД 204 В), визначено активний опір обмоток трансформатора (rдиф = 1,79 Ом), диференціальний опір (rтр = 0,67 Ом), значення індуктивності розсіювання обмоток трансформатора (Ls = 6·10-4 Гн), співвідношення між активним та реактивним опорами фази (tg φ = 0,14), ємність вхідного конденсатора фільтру (С0 = 11995 мкФ).
ВИСНОВКИ
В курсовому проекті проаналізовано загальні характеристики та види реєстрів.
Розраховано трансформатор малої потужності, де визначено габаритну потужність (Рг = 32,3В·А), струм первинної обмотки (І1 = 0,125А), тип магнітопроводу (ШЛ16х16), падіння напруги на обох обмотках (Uk.a. = 0,0014В), тип магнітопроводу (ШЛ 16х25), число витків первинної та вторинної обмотки (W1 = 101вит; W31 = 48вит; W32 = 43вит), переріз дроту обмоток (d1 = 0,29мм; d31 = 0,57мм; d32 = 0,6мм). Також проведено розрахунок випрямляча на навантаження ємнісного характеру: визначено основні параметри та підібрано тип діоду (КД 204 В), визначено активний опір обмоток трансформатора (rдиф = 1,79 Ом), диференціальний опір (rтр = 0,67 Ом), значення індуктивності розсіювання обмоток трансформатора (Ls = 6·10-4 Гн), співвідношення між активним та реактивним опорами фази (tg φ = 0,14), ємність вхідного конденсатора фільтру (С0 = 11995 мкФ).
СПИСОК
ВИКОРИСТАНОЇ ЛІТЕРАТУРИ
-
Вересов Г.П. Электропитание бытовой радиоэлектронной аппаратуры.- М.: Радио и связь, 1983.- 128 с.,ил.
-
Мікропроцесорна техніка: Підручник/ Ю.І. Якименко та інш. – К.: ІВЦ Політехніка; Кондор, 2004. с. 187-189, 217-235.
-
Мюллер, Скотт. Модернизация и ремонт ПК, 16-е изд. – М.: Издательский дом «Вильямс», 2006. с. 487 – 558.
-
Найвельт Г.С., Мазель К.Б., Хусаинов Ч.И.. Источники электропинания электронной аппаратуры: Справочник. — М.: Радио и связь, 1985. — 576с.
-
Справочник по полупроводниковым диодам, транзисторам и интегральным схемам/ Под ред. Н.Н.Горюнова, 3-е изд. –М.,Радио и связь, 1983. – 280 с.
-
Угрюмов Е.П. Цифрова схемотехніка. – СПб.: БХВ-Петербург, 2002. с. 175-187, 221-245.
ДОДАТКИ
Додаток А

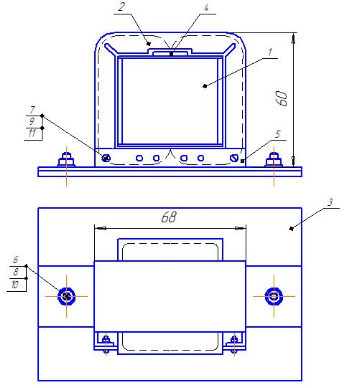

Креслення
трансформатора
1.* Розміри для довідок
Додаток
В
Магнітопровід
Додаток
С
Схема
електрична принципова випрямляча
з ємнісним фільтром
Таблиця С.1 – Параметри випрямляча
Додаток
D

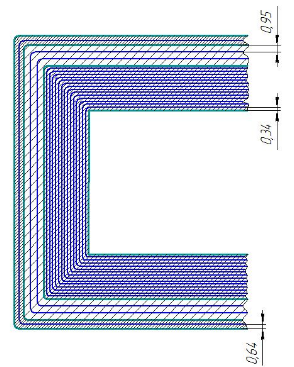

Розміщення
обмоток
|
Формат |
Зона |
Позн. |
Позначення |
Назва |
Кіл. |
Примітка |
||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
Документація |
|
|
||||||||||||||
|
А4 |
|
|
СЮМ 08.246 004 СК |
Трансформатор |
1 |
|
||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
Деталі |
|
|
||||||||||||||
|
А4 |
|
1 |
СЮМ 08.246 004 СК |
Обмотки трансформатора |
1 |
|
||||||||||||||
|
БК |
|
2 |
СЮМ 08.246 .005 |
Скоба |
1 |
|
||||||||||||||
|
БК |
|
3 |
СЮМ 08.246 .006 |
Підставка |
1 |
|
||||||||||||||
|
БК |
|
4 |
СЮМ 08.246 .007 |
Каркас трансформатора |
1 |
|
||||||||||||||
|
БК |
|
5 |
СЮМ 08.246 .010 |
Коробка виводів |
1 |
|
||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
Стандартні вироби |
|
|
||||||||||||||
|
|
|
6 |
|
Гвинт ГОСТ 1490-62 |
|
|
||||||||||||||
|
|
|
|
|
М3х10 8036016 |
2 |
|
||||||||||||||
|
|
|
7 |
|
Гвинт ГОСТ 149-52 |
|
|
||||||||||||||
|
|
|
|
|
М2х6 8043157 |
2 |
|
||||||||||||||
|
|
|
8 |
|
Гайка ГОСТ 5913-62 |
|
|
||||||||||||||
|
|
|
|
|
3х2,5 9027935 |
2 |
|
||||||||||||||
|
|
|
9 |
|
Гайка ГОСТ 5915-62 |
|
|
||||||||||||||
|
|
|
|
|
2х1,5 9027935 |
2 |
|
||||||||||||||
|
|
|
10 |
|
Шайба ГОСТ 11371-85 |
2 |
|
||||||||||||||
|
|
|
|
|
2х1,5 9027935 |
|
|
||||||||||||||
|
|
|
11 |
|
Шайба ГОСТ 10450-63 |
2 |
|
||||||||||||||
|
|
|
|
|
1,5х2 9027935 |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
СЮМ 08. 246. 00. 000 |
|||||||||||||||
|
|
|
|
|
|
||||||||||||||||
|
Зм. |
Арк. |
№ докум. |
Підпис |
Дата |
||||||||||||||||
|
Розроб. |
Стоянов Ю.М. |
|
|
Специфікація |
Літ. |
Аркуш |
Аркушів |
|||||||||||||
|
Перевірив |
Хвостівський М.О. |
|
|
Т |
|
|
1 |
2 |
||||||||||||
|
Реценз. |
|
|
|
ТНТУ, ФРК, гр. ПМ-31 |
||||||||||||||||
|
Н. Контр. |
|
|
|
|||||||||||||||||
|
Затв. |
|
|
|
|||||||||||||||||
|
Формат |
Зона |
Позн. |
Позначення |
Назва |
Кіл. |
Примітка |
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
Інші вироби |
|
|
|||||
|
|
|
|
|
Ізоляційний папір |
|
|
|||||
|
|
|
|
|
ГОСТ 8828-89 |
|
|
|||||
|
|
|
|
|
Дріт ГОСТ 3247-70 |
|
|
|||||
|
|
|
|
|
ПЕВ-2-0,28 |
18м |
|
|||||
|
|
|
|
|
ПЕВ-2-0,75 |
6м |
|
|||||
|
|
|
|
|
Магнітопровід ШЛ16-20 |
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
СЮМ 08. 246. 00. 001 |
Арк. |
|||||
|
|
|
|
|
|
2 |
||||||
|
Зм. |
Арк. |
№ докум. |
Підпис |
Дата |
|||||||
