§3.2. Определение объёмов земляных работ при разработке котлована.
1. Определяем размеры котлована:
Согласно пункта 3.2[1] величина зазора между основанием откоса и фундаментом принимается не менее 0.6 м. Т.к. фундаменты монолитные, то принимаем размер с учётом конструкции опалубки.
Рис. 1. Схема расположения фундамента в котловане.
где m – коэффициент заложения откоса, принимается согласно таблице 4[2].
Рис. 2. Схема плана котлована (размеры в мм).
2. Определяем общий объём грунта котлована:
Разбиваем котлован на отдельные простые фигуры (прямоугольной формы F=15,5м×34,8м и прямоугольной формы F=11,3м×11,8м).
Определяем общий объем грунта котлована.
где
– площадь котлована на участке по дну.
где
- суммарная длина участков откосов.
3. Определяем объём, занимаемый зданием (объём подземной части здания):
Где
- площадь контура, занимаемая первым
уступом фундамента,
-
высота первого уступа фундамента(0,4 м),
-
площадь контура, занимаемая вторым
уступом здания,
-
высота второго уступа фундамента
здания(3,2 м);
Рис. 4. Схема фундамента.
4. Определяем объём грунта, требуемый для обратной засыпки пазух котлована:
где
- коэффициент остаточного разрыхления
грунта, принимается согласно приложения
2[3].kор=0,04;
5. Определяем объём грунта для засыпки под полы.
Схема для определения hn’ (размеры в м)
6. Определяем объём кавальеров:
7. Определяем объём грунта, транспортируемого из карьера:
Так как грунт – суглинок, то весь грунт с разработанного котлована вывозится со строительной площадки. Поэтому весь грунт кавальеров является транспортируемым из карьера:
§3.3. Определение объёмов работ при устройстве фундамента и монтажа перекрытия.
а) установка опалубки

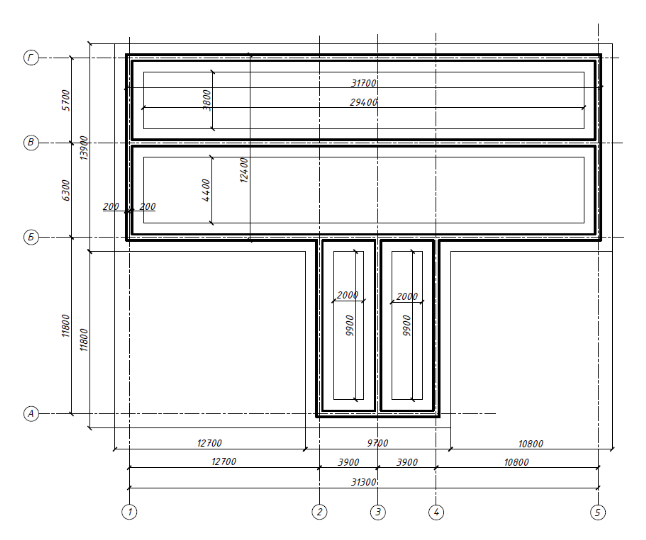

Рис.5. Схема к определению площади опалубки и объема бетонной смеси.
- по наружному периметру фундамента
- по внутреннему периметру фундамента
Общая площадь опалубки
б) укладка бетонной смеси
,
где
-
площадь поперечного сечения фундамента,
-
общая длина.
в) установка арматурных сеток.
N-количество арматурных сеток
,
где
-
коэф. армирования монолитных фундаментов.
-масса
одной арматурной сетки-50 кг.
г) определение количества плит перекрытия.
Рис.6. План перекрытий.
Таблица 1. Спецификация сборных железобетонных элементов. |
| ||||||||||
№ |
Наименование |
Марка |
Кол. |
Геом. Размеры, мм |
Масса, т | ||||||
п/п |
L |
B |
H |
Одного |
Всех | ||||||
П1 |
Плита перекрытия |
ПК 57.18-8АтV |
15 |
5680 |
1790 |
220 |
3,075 |
46,125 | |||
П2 |
Плита перекрытия |
ПК 57.15-8АтV |
1 |
5680 |
1490 |
220 |
2,71 |
2,71 | |||
П3 |
Плита перекрытия |
ПК 57.12-8АтV |
2 |
5680 |
1190 |
220 |
2,0 |
4,0 | |||
П4 |
Плита перекрытия |
ПК 63.18-8АтV |
15 |
6280 |
1790 |
220 |
3,4 |
51,0 | |||
П5 |
Плита перекрытия |
ПК 63.12-8АтV |
2 |
6280 |
1190 |
220 |
2,25 |
4,5 | |||
П6 |
Плита перекрытия |
ПК 39.12-8АтV |
4 |
3880 |
1190 |
220 |
1,39 |
5,56 | |||
П7 |
Плита перекрытия |
ПК 39.15-8АтV |
12 |
3880 |
1490 |
220 |
1,84 |
22,08 | |||
|
|
|
∑=51 |
|
∑=135,975 |
5. Определяем объём работ по заливке швов плит перекрытий.
,
где
-
соответственно длина продольных и
поперечных швов, м
-
соответственно количество продольных
и поперечных швов, шт.
