3 Основные характеристики исследуемого образца

Универсальные средства используются для измерения различных геометрических параметров либо непосредственно, либо в сочетании с предметными столиками, плитами, стойками, штативами, струбицами и другими дополнительными приспособлениями.

По степени автоматизации контрольного процесса все средства можно разделить на ручные и механизированные приспособления (полуавтоматические) и автоматические системы (ГОСТ 16504-81).

Штангенциркули – это обширная группа приборов, предназначенных для измерения наружных и внутренних размеров, а также для измерения канавок на наружных и внутренних поверхностях, проточек, расстояний между осями отверстий малых диаметров и стенок труб.

Основные метрологические термины и определения:

Нормальные условия измерений (англ. referenceconditions) – условия измерения, характеризуемые совокупностью значений или областей значений влияющих величин, при которых изменением результата измерений пренебрегают вследствие малости.

Примечание:нормальные условия измерений устанавливаются в нормативных документах на средства измерений конкретного типа или по их поверке (калибровке).

Нормальное значение влияющей величины (англ. referencevalue) – значение влияющей величины, установленное в качестве номинального.

Примечание:при измерении многих величин нормируется нормальное значение температуры 20 °C или 293 K, а в других случаях нормируется 296 K (23°C). На нормальное значение, к которому приводятся результаты многих измерений, выполненные в разных условиях, обычно рассчитана основная погрешность средств измерений.

Нормальная область значений влияющей величины (англ. referencerangeof (for) influencequantity) – область значений влияющей величины, в пределах которой изменением результата измерений под ее воздействием можно пренебречь в соответствии с установленными нормами точности.

Рабочая область значений влияющей величины – область значений влияющей величины, в пределах которой нормируют дополнительную погрешность или изменение показаний средства измерений.

Рабочие условия измерений – условия измерений, при которых значения влияющих величин находятся в пределах рабочих областей.

Рабочее пространство – часть пространства (окружающего средство измерений и объект измерений), в котором нормальная область значений влияющих величин находится в установленных пределах.

Предельные условия измерений (англ. limitingconditions) – условия измерений, характеризуемые экстремальными значениями измеряемой и влияющих величин, которые средство измерений может выдержать без разрушений и ухудшения его метрологических характеристик.

.

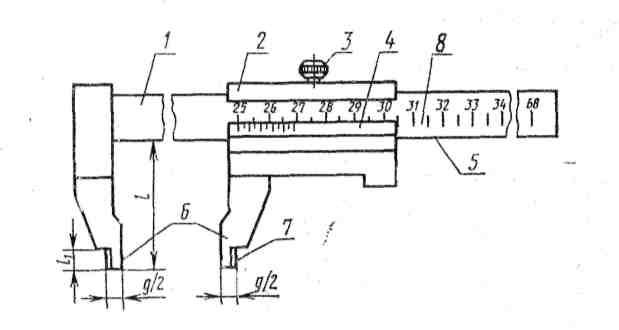

Рисунок 3 – Устройство ипринципиальная схема одностороннего штангенциркуля

где, 1 - штанга; 2 - рамка; 3 -зажимающий элемент; 4 - нониус; 5- рабочая поверхность штанги; 6 - губки с плоскими измерительными поверхностями для измерения наружных размеров; 7 - губки с цилиндрическими измерительными поверхностями для измерения внутренних размеров; 8 - шкала штанги.

Штангенциркульодностороннего типа с губками для измерения внутренних размеров должны иметь цилиндрическую измерительную поверхность с радиусом не более половины суммарной толщины губок (не более g/2).

Для штангенциркулей с пределом измерения до 400 мм размер g( рис. 3) не должен превышать 10 мм, а для штангенциркулей с верхним пределом измерения свыше 400 мм-20 мм.

К каждому штангенциркулю должна быть приложена эксплуатационная документация по ГОСТ 2.601-68, включающий инструкцию по эксплуатации.

Штангенциркуль представляет собой линейку с миллиметровыми делениями (основная шкала) - 8 и перемещающуюся по ней подвижную рамку - 2. (рис.3). На левом конце основной шкалы имеются выступы, которые называются неподвижной губкой-7, а выступы у рамки называются подвижной губкой-6. Между губками зажимают измеряемый предмет. Сначала по штрихам основной шкалы отсчитывают целое число миллиметров. Затем по штрихам рамки (нониусу 4) определяют длину более точно, для чего считаем какой по счету штрих нониуса 4 совпал со штрихом на основной шкале 8 и добавляем к целому числу миллиметров номер штриха, умноженный на число, указанное на штангенциркуле. Штангенциркуль позволяет измерять длину с точностью до 0,01мм.

Штангенциркуль с точностью измерения 0,1мм имеет штангу, которая представляет собой линейку с основной шкалой, и измерительные губки. Рамка с двумя измерительными губками и стержнем может перемещаться по штанге. Для закрепления рамки в нужном положении служит винт. При перемещении рамки вправо на одну и ту же вели­чину раздвигаются измерительные губкии выдвигается стержень. Длинные губкипредназначены для измерения наружных размеров короткие — внутренних, а стержень— для измерения глубин. Нониус 4штангенциркуля нанесен на рамке 2. Штангенциркуль с точностью измерения 0,05мм отличается от рассмотренного выше тем, что не имеет стержня для измерения глубин, однако имеет установочное приспособление. Для более точной, настройки здесь добавлено устройство, состоящее из рамки с зажимным винтом и микрометрической гайкой, навернутой на винт. Последний жестко закреплен в движке и свободно проходит через отверстие в рамке. Если винтом закрепить рамку и плавно вращать гайку, то движок штангенциркуля начнетплавно перемещаться вдоль штанги, обеспечивая более точную установку нониуса. Винт предназначен для закрепления подвижной рамки в нужном положении. У штангенинструментов с точностью 0,05 мм шкала нониуса равна 19 мм и разделена на 20 делений. Такое деление нониуса равно 19:20 = 0,95 мм, т. е. короче деления основной шкалы на 1 - 0,95 = 0,05мм.

При определении штангенциркулем внутренних размеров к полученным по шкале размерам необходимо добавить ширину измерительных губок, которая обычно на них указана.

Образец исследовался 9.11.2012 при нормальных условиях:

T=21 °С.P= 10⁵ Па. Влажность 76%.

Рисунок 4 – Схема образца меди

Таблица 2 – Линейные размеры образца

Измеряемый размер	Применяемые инструменты	∆1, мм	∆2, мм	∆3, мм	∆ср, мм
a(длина)	ШЦ	5.200	5.200	5.200	5.200
b(ширина)	ШЦ	5.190	5.190	5.180	5.187
c(высота)	ШЦ	1.910	1.910	1.910	1.910
