Указатели уровня нефтепродукта
Указатели уровня являются автоматическими устройствами (элементами системы измерения уровня) с местной и дистанционной передачей данных. В настоящее время в резервуарных парках применяются десятки устройств различных по принципу действия. Одним из основных является поплавковые указатели уровня типа УДУ (Указатель дистанционный уровня) или УГР (Указатель границы раздела) На рис 1:
где 1 – крыше резервуара; 2 – монтажный люк; 3 – счетное устройство; 4 – поплавок; 5 – мерная лента; 6 – направляющие струны; 7 – направляющий ролик; 8 – гидравлический затвор; 9 - наружная трубка
Для определения средней температуры нефтепродуктов поступают следующим методом: либо определяют в лаборатории, либо ставят в резервуаре установку, напоминающую подъемную трубу с термопарами.
В настоящее время на рынке есть датчики температуры, которые классифицируются как интеллектуальные датчики, особенностью которых является:
взаимосвязь с компьютерами;
наличие собственной памяти;
выдача показаний с заданным интервалом времени (начиная от долей секудны).
Противопожарное оборудование Пенокамеры
Пена может быть либо химическая, либо воздушно-механическая. Для подачи пены в небольшой резервуар может быть использована пенокамера, которая устанавливается стационарно в верхнем поясе резервуара или может быть транспортабельной на время тушения резервуара.
где 1 – пенопровод; 2 – разрывная мембрана; 3 – защитный колпак; 4 – съемная крышка; 5 - патрубок; 6 – отбойный козырек; 7 – крепление пенокамеры
С появлением резервуаров большей емкости потребовались большие расходы подачи и на резервуарах стали устанавливать пеногенераторы которые предназначены для получения воздушно-механической пены и ввода её в резервуар.
Пеногенераторы устанавливаются в верхнем поясе резервуара. Маркировка ГВПС (Генератор высокократной пены стационарный). Смесь: 94% воды + 6% пенообразователя. Схема изображена на рис.8.
где 1 – пеногенератор; 2 – пояс резервуара; 3 – патрубок подачи пены; 4 – растворопровод.
ГПСС – генератор пены средней кратности стационарный. Его врезают в крышу для увеличения полезного объема резервуара. Смесь: из 1 литра раствора получают 100 литров пены (1:100). Реально же получают лишь 1:40 – 1:70.
Послойная система подачи пены. В системе есть генераторы высокого давления и пена там должна быть устойчивой.
К противопожарному оборудованию также относятся и огневые предохранители.
Прочее оборудование резервуара
Люк-лаз – находится в первом поясе резервуара. Может быть цилиндрической или элептической формы.
Световой люк – находится на крыше резервуара над раздаточными патрубками и служит для освещения и проветривания резервуара при ремонте.
Указатель раздела фаз устанавливается в нижнем поясе резервуара и регистрирует уровень подтоварной воды.
Сигнализаторы максимального уровня, устанавливаемые в верхнем поясе резервуара.
Водоспускной (сифонный) кран – устанавливается в нижнем поясе резервуара для сброса подтоварной воды. Устройство показано на рис.5.
где 1 – нижний пояс резервуара; 2 – защитный колпак; 3 – кран; 4 – рукоятка; 5 – сальниковые уплотнения; 6 – поворотная водоотводная труба.
Подогреватели на днище для вязких нефтепродуктов.

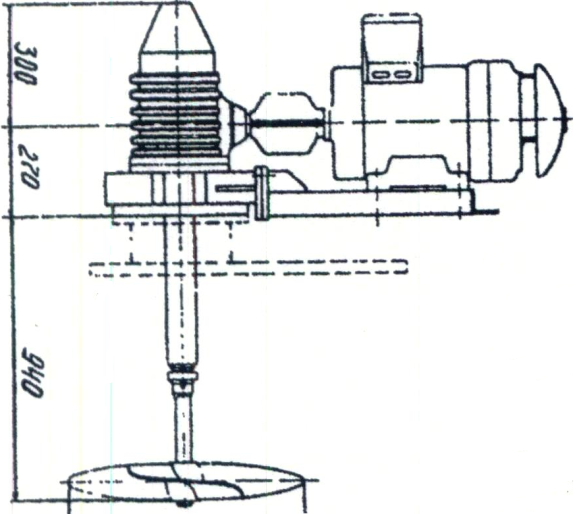

Винтовые мешалки, устанавливаемые во втором поясе резервуара для нефти, необходимы для предотвращения образования и размыва осадка на днище резервуара.
Молниеотводы.
