3.2. Определение размеров проектного очертания вагона
Ширина проектного очертания вагона на некоторой высоте H над
уровнем верха головки рельсов определяется по формуле:
2b=2B-2EТ
где ЕТ – конструктивно-технологические отклонения, допускаемые при
постройке вагона, в горизонтальной плоскости ЕТ=15,5мм
2b0=2В0-2ЕТ=2851,58-(2·15,5)=2820,58(мм)
2bв=2Вв-2ЕТ=2792,38-(2·15,5)=2761,38(мм)
2bн=2Вн-2ЕТ=2738,1-(2·15,5)=2707,1(мм)
3.3. Построение горизонтальной габаритной рамки проектного
очертания вагона
Горизонтальная габаритная рамка определяет наибольшую допускаемую ширину проектного очертания вагона для любого поперечного сечения по длине вагона.
В наших расчетах для упрощения рассматриваем только три поперечных сечения: пятниковое I-I; внутреннее II-II, расположенное по середине вагона; крайнее наружное III-III, расположенное снаружи
вагона.
Максимально допускаемая ширина вагона:
2Вмах=2(В0-Емах-ЕТ)=2(1465-95,95-15,5)=2707,1
2Вн=2Вмах
2707,1=2707,1
Вагон можно считать вписавшимся в заданный габарит.

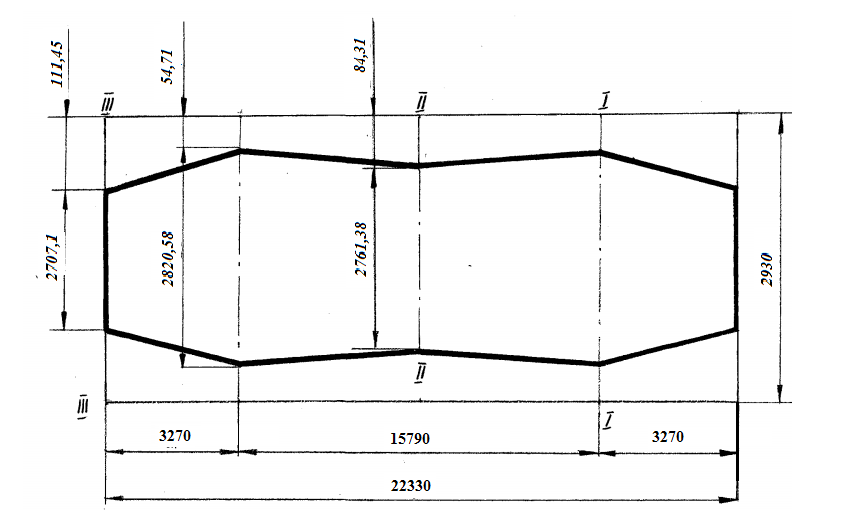

Рис.2 Горизонтальная габаритная рамка проектного очертания вагона на уровне рамы
4. Расчёт нагрузок, действующих на вагон и его части
При выполнении данной работы необходимо определить
вертикальные статические и динамические нагрузки, действующие на кузов вагона и детали тележки;
боковые нагрузки, действующие на кузов вагона и детали тележки
4.1.Вертикальные нагрузки, действующие на вагон и его части
4.1.1 Вертикальные статические нагрузки
Рст.=
где Рбр. - вес брутто вагона, кH ;
Рч.- вес частей и укрепленного на них оборудования, через которые передается нагрузка от рассчитываемой детали вагона на рельс, кH;
m-число одинаковых, параллельно загруженных деталей.
Рст.пруж.=
Рст.пруж.=26,77
(кН)
Рст.кузова=
Рст.кузова=(кН)
Рст.н.б.=
Рст.н.б.=(кН)
Рст.п.=
Рст.п.=
(кН)
Рст.к.п.
=
Рст.к.п.
=(кН)
Рст.б.р.
=
Рст.б.р.
=(кН)
4.1.2. Вертикальная динамическая нагрузка
Рд=kдв·Рст.
где kдв – коэффициент вертикальной динамики;
Коэффициент вертикальной динамики определяют по формуле:
,
β = 1,13 - параметр распределения, для грузовых вагонов при существующих условиях эксплуатации.
р(kдв) = 0,97 - расчетная вероятность;
Среднее вероятное
значение
определяется
по формуле для скоростей движения вагона
v≥15м/с(~55км/ч);
где а
– коэффициент, принимаемый на основании
обработки результатов теоретических
и экспериментальных исследований,
равный для элементов кузова вагона
0,05; для обрессоренных частей тележки –
0,10; для необрессоренных частей тележки
– 0,15;
b – коэффициент, учитывающий влияние числа осей в тележке (n) группе тележек под одним концом вагона на величину коэффициента динамики:
где n – число осей в тележке (2шт.);
v – расчётная скорость движения вагона (33.5км/ч);
fст – статический прогиб рессорного подвешивания (0,05м).
Рд.куз.=kдв1·Рст.куз.=0,032·724,31=23,17 (кН)
Рд.н.б.= kдв2·Рст.н.б.=0,040·371,13=14,84 (кН)
Рд.п.= kдв3·Рст.п.=0,049·48,17=2,36 (кН)
Рд.б.р.= kдв3·Рст.б.р.=0,049·191,2=9,36 (кН)
Рд.к.п.= kдв3·Рст.к.п.=0,049·205=10,04 (кН)
Рд.пруж.= kдв3·Рст.пруж.=0,049·26,77=1,31 (кН)
Суммарные нагрузки определяются по формуле:
;
Ркуз.=
Рд.куз.+
Рст.куз.
Рн.б.= Рд.н.б.+ Рст.н.б.
Рп.= Рд.п.+ Рст.п.
Рб.р.= Рд.б.р.+ Рст.б.р.
Рк.п.= Рд.к.п.+ Рст.к.п.
Рпруж.= Рд.пруж.+ Рст.п.
Ркуз.= 747,48 (кН)
Рн.б.= 385,97 (кН)
Рп.= 50,53 (кН)
Рб.р.= 200,56 (кН)
Рк.п.= 215,04 (кН)
Рпруж.=28,08 (кН)
