Приложение а

Обстановка вокруг защищаемого объекта

Рисунок 1 - Обстановка вокруг защищаемого объекта

Приложение Б

Этажность здания, в котором расположен объект защиты

Защищаемый

объект

Торговое представительство организации

3 Этаж

Бухгалтерия

2 Этаж

1 Этаж

Рисунок 1 - Этажность Здания

Приложение В

План этажа, на котором находится защищаемый объект

Рисунок 1 - Планировка 2-го этажа

Приложение Г

Схема помещения с выявленными КУИ

Радиоэлектронный куи

Пэмин, Радиоэлектронный куи

Акустический куи

Вибрационный КУИ

Акустооптический куи

Радиоэлектронный куи

Рисунок 1 - Схема помещения с выявленными КУИ.

Приложение Д

Схема помещения с применением технических средств защиты информации.

Рисунок 1 - Схема помещения с применением технических средств защиты

Приложение Е

Переносной портативный камуфлированный блокиратор сотовой связи «Мозаика (Т)»

Рисунок 1 - Блокиратор сотовой связи «Мозаика (Т)»

Блокиратор сотовых телефонов Мозаика Т используется для блокирования работы мобильных телефонов (любых переносных терминалов указанных ниже стандартов), а также подслушивающих устройств стандартов GSM-900/1800 в небольшом радиусе действия.

Используется в целях предотвращения утечки информации в пределах радиуса действия устройства через подслушивающие устройства указанного выше типа, через включенный телефон мобильной связи, а также для обеспечения рабочей обстановки во время проведения переговоров, совещаний и других мероприятиях, требующих тишины.

Отличительные особенности модели: - простота управления; - компактный корпус; - минимальные габариты среди аналогов при заявленной дальности подавления; - стильный дизайн; - отличный камуфляж; - световое и вибросигнальное управление устройством; - встроенные антенны; - встроенный емкий литий-ионный источник питания.

Изделие соответствует государственным санитарно-эпидемиологическим правилам и нормативам СанПиН 2.1.8./2.2.4.1190-03 «Гигиенические требования к размещению и эксплуатации средств сухопутной подвижной радиосвязи», СанПиН 2.2.4. 1191-03 - Заключение государственной санитарно-эпидемиологической службы Российской Федерации N77.01.09.403.п.069747.09.07 от 11.09.2007 г.

Основные технические характеристики блокиратора: - диапазон рабочих частот: 869-960 МГц; 1805-1880 МГц; - мощность, подводимая к антенне – не менее 1,5 Вт; - дальность подавления – до 20 метров в радиусе от места установки (в зависимости от условий эксплуатации и местонахождения базовой станции); - питание - 3,6В; - продолжительность работы в автономном режиме – до 60 минут; - габариты, мм – 40х100х18.

Рисунок 2 - Цена на блокиратор сотовых телефонов «Мозаика (Т)»

Рисунок 3 - Сертификат соответствия ФСТЭК на генератор «ЛГШ-503»

Приложение ж Адаптивный генератор виброакустической помехи «Кедр»

Рисунок 1 - Адаптивный генератор виброакустической помехи «Кедр»

Адаптивный генератор виброакустической помехи "Кедр" предназначен для защиты выделенных помещений от утечки акустической информации по вибрационному и акустическому каналам. Его принцип действия основан на маскировании речи шумовой помехой, которая создаётся с помощью виброизлучателей. Противодействие прослушиванию заключается в излучении шумовой помехи в элементы строительных конструкций здания. Прибор предотвращает возможность прослушивания переговоров с помощью акустических, вибрационных датчиков, лазерных устройств съёма информации, аппаратуры прослушивания через стены, потолки, перекрытия, окна, воздуховоды, трубы отопления и т. п.

"Кедр" анализирует акустическую обстановку в помещении и на основании результатов анализа, по встроенному алгоритму, формирует сигнал управления, функционально связанный с огибающей акустического (речевого) сигнала. Сформированный сигнал управляет параметрами генератора шума на основе 64 разрядной двоичной псевдослучайной последовательности, как во временной области, так и по амплитуде. Это позволяет локализовать виброакустическую помеху во время произнесения слов и повысить ее спектральную плотность.

Устройство реализует распределенную виброакустическую защиту помещения через сеть излучателей малой мощности, что позволяет надёжно закрыть локальные области утечки информации по виброакустическому каналу (микротрещины, полости и. т.п.), а также снизить общий уровень акустического фона в защищаемом помещении.

Прибор может работать в двух режимах "1" адаптивный, "2" непрерывный. При работе в режиме "1" обеспечивается оптимальное перекрытие уровня речи уровнем помехи в строительных конструкциях, а также минимальное излучение шума в само помещение. В режиме "2" прибор работает в непрерывном режиме. К устройству могут подключаться до 20 излучателей типа «ПКИ-1» (для зашумления строительных конструкций), по 10 излучателей на каждый канал, а также до 4 электромагнитных излучателя типа «ЭМ-1» для зашумления воздуховодов. Все три канала подключения имеют независимую регулировку, что позволяет выставлять необходимый для защиты уровень шума на стенах, на окнах, трубах отопления.

В каждом канале генератора имеется цифровой 5-полосный графический эквалайзер, позволяющий проводить настройку канала под конкретные условия (стена, окно и т.п.) и различные виды вибродатчиков. Наличие встроенный памяти позволяет запоминать до 16 вариантов амплитудно-частотных характеристик эквайлайзера (по 4 на каждый канал). Система акустопуска и наличие ДУ (проводного или по радиоканалу) дает возможность осуществлять гибкое управление процессом генерации помехи.

В устройстве имеется встроенная система контроля состояния каналов, позволяющая определить как перегрузку любого из них, так и отсутствие подключенных датчиков.

Система акустической и виброакустической защиты «КЕДР» прошла сертификационные испытания по требованиям Гостехкомиссии РФ (Сертификат № 722) и Минобороны РФ (Сертификат № 150) и может использоваться в выделенных помещениях до 1-ой категории включительно. Изделие «Кедр» защищено патентом РФ на полезную модель № 30478. Имеет сертификат соответствия ФСТЭК №1557.

Технические характеристики: - Полоса частот сигнала защиты: 200 Гц - 15 кГц; - Количество каналов: 3; - Максимальное количество виброизлучателей, подключаемых на 1-й и 2-й канал: 20; - Максимальное количество акустоизлучателей: 4; - Радиус действия одного вибродатчика: 1,5 м; - Количество подключаемых микрофонов: 2; - Минимальное сопротивление акустоизлучателей: 4 Ом; - Потребляемая мощность: не более 20 ВА; - Габаритные размеры: 160 х 220 х 54.

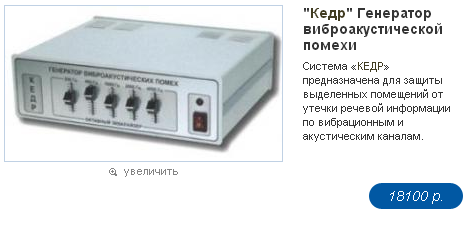

Рисунок 2 - Цена на генератор виброакустической помехи «Кедр»
