Министерство образования и науки Российской Федерации

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра оборудования и автоматизации машиностроения

наименование кафедры

Допускаю к защите

Руководитель _________________________________

Б. Б. Пономарёв

__Кинематика и динамика манипулятора с двумя степенями свободы__

наименование темы

Пояснительная записка

к курсовой работе по дисциплине

Механика автоматических устройств

1.015.00.00 ПЗ

Выполнил студент группы РИМ-10-1/2(1)__________ Семёнов Е. Н _

шифр подпись И.О. Фамилия

Курсовая работа защищена с оценкой ____________________________________________

Иркутск 2012 г.

Министерство образования и науки Российской Федерации

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ЗАДАНИЕ

НА КУРСОВУЮ РАБОТУ

По курсу Механика автоматических устройств

Студенту Семёнову Е. Н._______________________________

(фамилия, инициалы)

Тема проекта Кинематика и динамика манипулятора с двумя степенями свободы

Исходные данные _____________________________________________________________ ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Рекомендуемая литература _____________________________________________________ ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Дата выдачи задания «04» сентября 2012 г.

Дата представления проекта руководителю «18» декабря 2012 г.

Руководитель курсовой работы Пономарёв Б. Б.

1. Кинематика плоского механизма с двумя степенями свободы по заданному движению одной из точек

Требуется:

1. Составить дифференциальные уравнения движения механизма.

2. Решить с помощью ЭВМ полученную систему уравнений на интервале времени .

3. Построить графики ,,.

4. Для момента времени определить графоаналитическим методом угловые скорости звеньев и сравнить с результатами счета на ЭВМ.

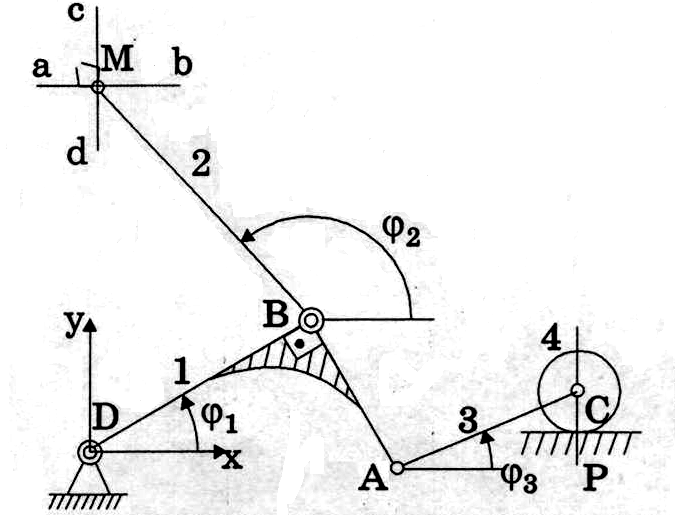

Рассматривается плоский механизм с двумя степенями свободы. Движение точки М задано: ,.

Дано: рад;DA=2AB=2R1=0,86 м;CP=0,5R1=0,215 м;AC=R3=0,79 м;BD=R1=0,43=0,75 м;MB=R2=0,98 м;=0,31 рад; =2,91 рад;=0,41 рад;V1=9 м/с; =0,23 с;=0,0096 с; р=27,3 с-1.

Составляем уравнения для четырех неизвестных угловых скоростей звеньев ,,,. При заданном движении точки М они определяются из уравнений внешних связей, налагаемых на механизм. На данный механизм наложены связи:

VDy=0, VDx=0, VCy=0, VPx=0, VPy=0

Составляем все возможные варианты векторных уравнений:

Проецируя обе части уравнений на оси координат X и Y с учетом наложенных связей получим систему алгебраических уравнений для определения iz(i=1,2,3,4):

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Из составленных уравнений связей выбираем 4, позволяющих наиболее простым путём произвести преобразования и выразить одни неизвестные через другие. В данном случае это уравнения (1), (2), (6), (7), которые с учетом формул приведения запишутся в следующем виде:

Полученная система уравнений может быть разрешена относительно i:

(9)

Решаем систему на интервале времени с шагом Δt. Сведём полученные данные в таблицу:

шаг

, рад

, рад

, рад

, рад/с

, рад/с

, рад/с

, рад/с

0

0,31

2,91

0,41

0,228152

0,169656

-0,26466

-0,58109

1

0,312186

2,911626

0,406624

6,121822

4,547304

-7,09692

-15,4723

2

0,314373

2,913252

0,403248

11,59204

8,601234

-13,4301

-29,0714

3

0,316559

2,914878

0,399871

16,26666

12,05663

-18,8342

-40,4772

4

0,318746

2,916503

0,396495

19,82815

14,68031

-22,9436

-48,9524

5

0,320932

2,918129

0,393119

22,03514

16,29646

-25,4816

-53,9711

6

0,323119

2,919755

0,389743

22,73882

16,79843

-26,2793

-55,2509

7

0,325305

2,921381

0,386366

21,89292

16,15573

-25,2862

-52,7683

8

0,327492

2,923007

0,38299

19,55679

14,4159

-22,5742

-46,756

9

0,329678

2,924633

0,379614

15,89124

11,70097

-18,332

-37,6825

10

0,331865

2,926259

0,376238

11,14742

8,198936

-12,8518

-26,2162

11

0,334051

2,927885

0,372861

5,649692

4,15074

-6,50959

-13,1766

12

0,336237

2,92951

0,369485

-0,22663

-0,16632

0,260966

0,524142

13

0,338424

2,931136

0,366109

-6,08085

-4,45756

6,998005

13,94507

14

0,34061

2,932762

0,362733

-11,5142

-8,43106

13,24303

26,18088

15

0,342797

2,934388

0,359356

-16,1572

-11,8175

18,57209

36,42301

16

0,344983

2,936014

0,35598

-19,6943

-14,3884

22,62458

44,01297

17

0,34717

2,93764

0,352604

-21,886

-15,9716

25,12762

48,48451

18

0,349356

2,939266

0,349228

-22,5844

-16,4628

25,91442

49,59188

19

0,351543

2,940891

0,345851

-21,7439

-15,8321

24,93541

47,32257

20

0,353729

2,942517

0,342475

-19,4233

-14,1264

22,26131

41,89382

21

0,355916

2,944143

0,339099

-15,7824

-11,4654

18,07807

33,73362

22

0,358102

2,945769

0,335723

-11,0709

-8,03347

12,67393

23,44753

23

0,360288

2,947395

0,332346

-5,61079

-4,06677

6,419554

11,77413

24

0,362475

2,949021

0,32897

0,225064

0,162943

-0,25736

-0,46791

По результатам решения строим графики ,,,:

Проводим проверку. Извлекаем из таблицы значения углов поворота звеньев из строки под номером 3. Механизм строим в масштабе 1:10, определяем положение мгновенных центров скоростей. Строим векторы скоростей точек A, B, C, M и указываем дугами направления вращения звеньев. По известным значениям скоростей и расстояниям до мгновенных центров скоростей определяем значения угловых скоростей звеньев.

Результаты, полученные с помощью графических построений, близки к результатам решения задачи на ЭВМ и не отличаются более чем на 5%.
