Заключение
В век информации, когда действует принцип: кто владеет информацией, тот владеет миром, желающих таким образом овладеть миром более, чем достаточно, а значит и существует устойчивый спрос на информацию, полученную несанкционированным путем. Достойным вниманием нападающей стороны пользуется информация, носителем которой является речевой сигнал или речевая информация.
Максимальное количество технических каналов утечки информации можно организовать для перехвата акустической речевой информации, например, при проведении конфиденциальных совещаний, переговоров. Hаиболее эффективной защитой в этом случае является акустическая защита помещения, в котором проводятся конфиденциальные переговоры.
В результате выполнения курсового проекта была разработана техническая составляющая системы защиты речевой информации в выделенном помещении. Кроме того, были решены следующие задачи:
проведено изучение объекта;
исследованы каналы утечки речевой информации;
построена частная модель нарушителя;
осуществлен подбор оборудования для обеспечения защиты акустической информации в выделенном помещении
Список рекомендуемой литературы
Покровский Н.Б. Расчет и измерение разборчивости речи. - М.: Связьиздат, 1962.
Бузов Г.А., Калинин С.В., Кондратьев А.В. Защита от утечки информации по техническим каналам: Учебное пособие. - М.: Горячая линия-Телеком, 2005, 416 с.
Торокин А.А. – Основы инженерно-технической защиты информации – 1997, 336с.
Зайцев А.П., Шелупанов А.А., Мещеряков Р.В. и др. Технические средства ит методы защиты информации. – М.: «Машиностроение» - 2009, 578 с.
ГОСТ Р 50840-95. Методы оценки качества, разборчивости и узнаваемости.
Приложение а
Графическая часть курсового проекта
Рисунок А.1 – Обстановка вокруг объекта информатизации

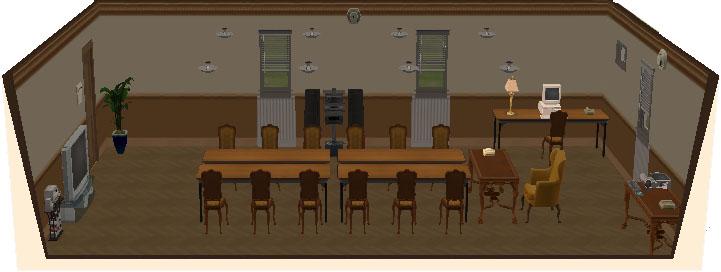

Рисунок А.2 – Схема помещения с расположением в нем мебели и предметов интерьера

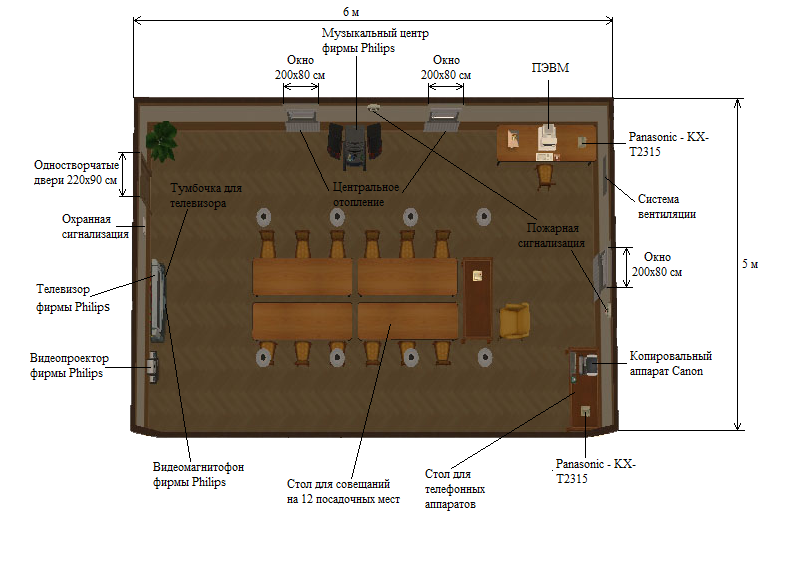

Рисунок А.3 – Схема помещения с расположением мебели и предметов интерьера (вид сверху)
Рисунок А.4 – Схема помещения с расположением технических средств защиты информации
Приложение б
Средства для защиты информации и их технические характеристики
Блокиратор сотовых телефонов "Мозаика (Интерьер)"
Камуфлированный блокиратор сотовых телефонов "Мозаика (Интерьер)" предназначен для предотвращения несанкционированной работы телефонов мобильной связи стандартов GSM-900/1800 и 3G, а также блокирования работы подслушивающих устройств, использующих каналы данных систем мобильной связи. Используется в целях предотвращения утечки информации за пределы выделенного помещения через подслушивающие устройства указанного выше типа, через включенный телефон мобильной связи, а также для обеспечения рабочей обстановки во время проведения переговоров, совещаний. Принцип подавления основан на постановке узкополосной помехи приёмному каналу телефона.
Отличительные особенности:
изделие закамуфлировано в настольных электронных часах и органично вписывается в интерьер помещения;
электронные часы сохраняют свою работоспособность при работе изделия;
отсутствие ограничений продолжительности непрерывной работы;
световая индикация управления устройством;
встроенные антенны.
Таблица 13 – Технические характеристики «Мозаика (Интерьер)»
Диапазоны рабочих частот: |
|
- стандарт GSM 900 |
935 – 960 МГц |
- стандарт GSM 1800 |
1805 - 1880 МГц |
- стандарт 3G - UMTS(IMT-2000/WCDMA) |
2010 – 2025, 2125 - 2170 МГц |
Продолжение таблицы 13 – Технические характеристики «Мозаика (Интерьер)»
Радиус подавления |
до 15 метров (в зависимости от расстояния до базовых станций) |
Диаграмма направленности антенн |
круговая |
Расположение антенн |
встроенные |
Время непрерывной работы |
24 часа |
Питание |
от сети 220 В |
Габариты |
135х230х40 мм |
Масса |
0,25 кг |
Диапазон рабочих температур |
от +5° до +30 °С |
Система акустической и виброакустической защиты "Соната-АВ-1М"
Системы акустической и виброакустической защиты семейства «Соната-АВ» предназначены для защиты речевой информации, циркулирующей в выделенных (защищаемых) помещениях, от утечки по акустическим и виброакустическим каналам.
Система виброакустической и акустической защиты «Соната-АВ» (модель 1М), является техническим средством защиты речевой информации от утечки по акустическому и виброакустическому каналам путем формирования шумового сигнала речевого диапазона частот в соответствии с требованиями «Сборника нормативно-методических документов по противодействию акустической речевой разведке» (НМД АРР-2000). Имеет сертификат ФСТЭК России.
В состав аппаратуры «Соната-АВ» (модели 1М) входят следующие базовые элементы:
«Тяжелый» виброизлучатель – ВИ-45
«Легкий» виброизлучатель («пьезоизлучатель») – ПИ-45
Аудиоизлучатель – АИ-65
Генераторный блок «Соната АВ модель 1М»
Системным признаком моделей 1М аппаратуры "Соната-АВ" является построение по принципу «единый источник электрического шумового сигнала + электроакустические преобразователи»
Основным положительным следствием такого построения аппаратуры является потенциально более низкая стоимость системы при большом количестве излучателей, т.к. наиболее массовый элемент (излучатель) содержит только электроакустический преобразователь и является предельно простым устройством.
Таблица 14 – Технические характеристики «Соната-АВ-1М»
Количество независимых каналов |
2 |
Максимальное количество одновременно подключаемых: - виброизлучателей ВИ-45 - аудиоизлучателей АИ-65 - пьезоизлучателей ПИ-45 |
20 (10+10) 16 (8+8) 16 (8+8) |
Полоса частот генерируемого электрического сигнала |
175 - 5600 Гц |
Превышение вибрационного и акустического шуманад уровнем речевого сигнала в канале утечки информации |
не менее 10 дБ |
Наличие входа ДУ (интерфейс) |
есть, (НР контакт) |
Электропитание изделия |
Сеть ~220 В / 50 Гц |
Габариты блока |
200х70х245 мм |
Вес блока |
2,9 кг |
Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха |
от 5 до 40° С до 70 % при t ° = 25° С |
Продолжительность непрерывной работы Изделия, не менее |
24 часа |
Пример типового подключения нагрузок к генераторному блоку «Соната-АВ»
Аудиоизлучатель "АИ-65"
Аудиоизлучатели «АИ-65» являются специализированными электроакустическими преобразователями и предназначены для возбуждения акустического шума. Конструкция и размеры аудиоизлучателей АИ-65 и элементов их крепления оптимизированы для его установки:
в надпотолочном пространстве;
в вентиляционных каналах;
дверных тамбурах.
Таблица 15 – Технические характеристики «АИ-65»
Полоса воспроизводимых частот (не менее) |
175 – 5 600 Гц (5 октав) |
Размах напряжения входного сигнала |
не более 1 В |
Активное сопротивление |
8 Ом |
Габариты Изделия |
45х75х120 мм |
Вес изделия |
0,13 кг |
Условия эксплуатации: -температура окружающей среды -относительная влажность воздуха |
от 5 до 40°С до 70 % при t = 25°С |
Виброизлучатель пьезоэлектрический "ВИ-45"
Виброизлучатели «ВИ-45» являются специализированными электроакустическими преобразователями повышенной мощности и предназначены для возбуждения шумовых вибраций в массивных конструкциях защищаемого помещения, обеспечивая при этом приемлемый уровень мешающего акустического шума. Конструкция и размеры виброизлучателей и элементов их крепления оптимизированы для их установки:
на ограждающих конструкциях помещения (стены, потолок, пол, двери);
на массивных окнах;
на трубах систем тепло-, водо- и газоснабжения.
Таблица 16 – Технические характеристики «ВИ-45»
Полоса воспроизводимых частот (не менее) |
175 – 5 600 Гц (5 октав) |
Размах напряжения входного сигнала |
не более 60 В |
Эквивалентная емкость |
6 нФ |
Продолжительность непрерывной работы изделия |
не ограничена |
Габариты Изделия |
D= 45 мм H= 40 мм |
Вес Изделия |
0,3 кг |
Условия эксплуатации: температура окружающей среды и относительная влажность воздуха |
от 5 до 40°С до 70 % при t = 25°С |
Устройство для защиты телефонных переговоров «Референт Basic»
Назначение: защита телефонных переговоров от несанкционированного съема информации.
Особенности: телефонные аппараты серии “РЕФЕРЕНТ”, в отличии от аналоговых скремблеров, передают информацию о речевом сигнале по телефонной линии в цифровом виде с применением специальных алгоритмов сжатия и защиты, что позволяет строить корпоративные сети конфиденциальной связи различного уровня защищенности. Это наукоемкие, высокотехнологичные и одновременно простые в использовании устройства, предназначенные для широкого круга потребителей и не требующие от пользователя никаких специальных навыков. Обеспечивается устойчивая работа с использованием местных, междугородних и международных каналов связи. Высокое качество восстановленного речевого сигнала позволяет абонентам сети вести переговоры на уровне обычной телефонной сети связи.
Возможности: аппараты серии “РЕФЕРЕНТ” работают как в открытом, так и в закрытом режиме, используя специальные цифровые алгоритмы различной степени защищенности. При этом различные аппараты в закрытом режиме совместимы друг с другом. В открытом режиме все функции телефонных аппаратов Panasonic не только сохранены, но и расширены. Устройства могут работать как на линиях городских АТС, так и в составе офисных станций. Защита факсимильных сообщений.
Таблица 17 – Технические характеристики «Референт Basic»
Алгоритм сжатия |
CELP (4800 бит/с) |
Разборчивость речи |
не менее 95% |
Тип соединения |
полный дуплекс |
Задержка сигнала в линии |
не олем 100 мс |
Алгоритм защиты генератор |
случайных чисел (32 бита) |
Уровень защищенности линейного сигнала |
временный |
Устройство комбинированной защиты «Соната-РК1»
Устройство комбинированной защиты «Соната-РК»1 предназначено для защиты информации от утечки за счет ПЭМИН путем постановки маскирующих помех в линиях электропитания и заземления, а также путем пространственного зашумления и частичного поглощения информативных сигналов, распростаняющихся по линиям электропитания и заземления. Имеет сертификат ФСТЭК России.
Особенности конструкции устройства Соната-РК1 позволяют получать эффективное и недорогое решение задачи комплексной защиты (ПЭМИ + наводки на ВТСС и их линии + наводки на линии электропитания и заземления)
объекта вычислительнй техники состоящего из одиночного средства вычислительной техники в ситуациях, когда остро стоит проблема помех, создаваемых генераторами маскирующего шума.
Таблица 18 – Технические характеристики «Соната-РК1»
Диапазон генерируемых частот |
0,01…1000 МГц |
Спектральная плотность мощности радиоизлучения, дБ относительно 1 мкВ/м/OкГц , на расстоянии 1 м не менее - в полосе 0,1 … 0,3 МГц - в полосе 0,3 … 30 МГц - в полосе 30 … 300 МГц - в полосе 300 … |
60 50 45 30 |
Спектральная плотность напряжения шумов на нагрузке 3 Ом, дБ относительно 1 мкВ/OкГц, не менее: - в полосе 0,01 … 0,15 МГц - в полосе 0,15 … 30 МГц - в полосе 30 МГц … 1000 МГц |
35 50 35 |
Диапазон плавного регулирование уровня шума на выходе устройства, не менее, дБ: - в полосе «А» (ориентировочно 0,01…1,5 МГц) - в полосе «B» (ориентировочно 0,1…30 МГц) - в полосе «C» (30..1000 МГц) |
15 10 10 |
Коэффициент направленного действия в горизонтальной плоскости, не более |
4 |
Коэффициент качества шума, не менее |
0,8 |
Коэффициент межспектральных корреляционных связей шума, не более |
2 |
Максимальная мощность нагрузки, подключаемой через изделие. |
1 кВт |
Электропитание изделия |
сеть ~220В / 50 Гц |
Габаритные размеры |
65 х 80 х 265 мм |
Продолжительность непрерывной работы, не менее |
24 ч |
Многофункциональный поисковый прибор ST 031 "Пиранья"
ST 031 "Пиранья" предназначен для проведения оперативных мероприятий по обнаружению и локализации технических средств негласного получения информации, а также для выявления и контроля естественных и
искусственно-созданных каналов утечки информации. Прибор состоит из основного блока управления и индикации, комплекта преобразователей и позволяет работать в следующих режимах:
высокочастотный детектор-частомер;
сканирущий анализатор проводных линий;
детектор ИК-излучений;
детектор низкочастотных магнитных полей;
дифференциальный низкочастотный усилитель (совместно с ДАПЛ 031);
виброакустический приемник;
акустический приемник
Переход в любой из режимов осуществляется автоматически при подключении соответствующего преобразователя. Информация отображается на графическом ЖК дисплее с подсветкой, акустический контроль осуществляется через специальные головные телефоны, либо через встроенный громкоговоритель. Управление прибором производится с помощью 16-ти кнопочной клавиатуры. Обеспечивает возможность запоминания в энергозависимой памяти 99-ти изображений. Прибор позволяет обрабатывать поступающие низкочастотные сигналы в режиме "осциллограф", либо "спектроанализатор" с индикацией численных параметров. Для переноски прибора и хранения используется специальная сумка, приспособленная для компактной и удобной укладки всех элементов комплекта.
Таблица 19 – Технические характеристики ST 031 «Пиранья»
Высокочастотный детектор-частомер | |
Диапазон рабочих частот, МГц |
30-2500 |
Чувствительность, мВ |
|
200МГц-1000МГц |
<2 |
1000МГц-1600МГц |
4 |
1600МГц-2000МГц |
8 |
Динамический диапазон, дБ |
60 |
Чувствительность частотомера, мВ |
<15 (100МГц-1200МГц) |
Точность измерения частоты, МГц |
± 0,1 |
Сканирующий анализатор проводных линий | |
Диапазон сканирования, МГц |
0,01-15 |
Чувствительность, при с/ш 10 дБ, мВ |
<0,5 |
Шаг сканирования, кГц |
5(1) |
Скорость сканирования, кГц |
50-1500 |
Полоса пропускания, кГц |
10 |
Избирательность по соседнему каналу, дБ |
30 |
Режим детектирования |
АМ, ЧМ |
Допустимое напряжение в сети, В |
600 |
Детектор ИК излучения | |
Cпектральный диапазон, нм |
770-1000 |
Пороговая чувствительность, Вт/Гц2 |
10(-13); |
Угол поля зрения, град. |
30 |
Полоса частот, МГц |
5 |
Детектор НЧ магнитного поля | |
Диапазон частот, кГц |
0.3-10 |
Пороговая чувствительность, А/(м х Гц2) |
10(-5) |
Виброакустический приемник | |
Чувствительность, В х сек2/м |
1 |
Собственный шум в полосе 300Гц-3000Гц, мкВ |
50 |
Акустический приемник | |
Чувствительность, мВ/Па |
>=5 |
Диапазон частот, Гц |
300-6000 |
Осциллограф и спектроанализатор | |
Полоса пропускания, кГц |
22 |
Чувствительность по входу, мВ |
10 |
Погрешность измерений, % |
1 |
Скорость вывода осциллограммы, с |
0,2 |
Скорость вывода спектрограммы, с |
0,3 |
Индикация | |
Жидкокристаллический графический дисплей с разрешением 128х64 точки с регулируемой подсветкой | |
Напряжение питания, В |
6 (4 батареи или аккумулятора типа АА)/220 |
Максимально потребляемый ток, не более,мА |
300 |
Потребляемый ток в рабочем режиме, не более,мА |
150 |
Габариты, мм | |
сновной блок |
180х97х47 |
Сумка-упаковка |
350х310х160 |
Вес, кг | |
Основной блок |
0.7 |
Брутто |
4.5 |
