2.2 Оценка эффективности систем виброакустической защиты информации инструментально-расчетным методом Покровского н.Б

Для того чтобы рассчитать возможность существования акустического канала утечки информации за пределами помещения, воспользуемся методом Покровского (толщина наружных стен помещения 2,5 кирпича, в помещении говорят со средней громкостью в 80 дБ).

Суть этого метода Покровского заключается в следующем: спектр речи разбивается на N частотных полос и для каждой i-й частотной полосы на среднегеометрической частоте определяется формантный параметр ∆А_i, характеризующий энергетическую избыточность дискретной составляющей речевого сигнала:

, (1)

где –средний спектральный уровень речевого сигнала в месте измерения

в i-й спектральной полосе, дБ

– средний спектральный модальный уровень формант (под формантой понимается область частот, характерная для определенного звука) в i-й спектральной полосе, дБ

Для каждой i-й частотной полосы определяется весовой коэффициент , ха­рактеризующий вероятность наличия формант речи в данной полосе:

,

где и-значения весового коэффициента для верхней и нижней граничной частотi-й частотной полосы спектра ре­чевого сигнала.

Для каждой частотной полосы на среднегеометрической частоте f_cp.i определяется коэффициент восприятия формант слуховым аппаратом человека р_i, представляющий собой вероятное относительное количество формантных составляющих речи, имеющих уровни интенсивности выше порогового значения, которое зависит от отношения сигнал/шум q_i.

С учетом (3) и (4) определятся спектральный индекс артикуляции (понимаемости) речи R_i. и рассчитывается интегральный индекс артикуляции речи R:

. ( 3)

. (4)

Далее по интегральному индексу артикуляции речи определяются слоговая S и сло­весная W разборчивости речи.

Зависимости определены Н.Б.Покровским экс­периментально и представлены в виде графиков. Данные графики можно ап­проксимировать следующими аналитическими соотношениями (ошибка аппроксима­ции менее 1 %):

	(5)
	(6)
	(7)

где

- уровень шума (помехи) в i-й спектральной полосе, дБ.

— отношение "уровень речевого сигнала/уровень шума", дБ.

	(8)
	(9)

С учетом (8) и (9) легко получить зависимость словесной разборчивости от интегрального индекса артикуляции речи:

(10)

Анализ формул (1) – (10) показывает, что для оценки разборчивости речевой диапазон целесообразно разбивать на спектральные полосы, вносящие одинаковый вклад в разборчивость речи, то есть, имеющие одинаковый весовой коэффициент . Покровским Н.Б. было предложено речевой диапазон разбить на двадцать равноартикуляционных полос со значением весовых коэффициентов= 0,05.

Рассчитаем возможность существования акустического канала утечки информации за пределами помещения по методу Покровского с вышеуказанными данными и ограничениями (толщина наружных стен помещения - бетон 20 см, в помещении говорят с громкостью в 76 Дб, что относится к диапазону громкой речи - от 71 дБ до 76 дБ).

L = L₀ + 10lgS_П – R – δ _П, (1)

где, L₀ – уровень шума до преграды;

S_П – площадь преграды;

R – изоляция воздушного шума;

δ _П – поправка в Дб, учитывающая характер звукового поля при падении звука на преграду (при падении звука из помещения на преградуδ _П = 6 Дб).

Площадь большой боковой стены:

S_П = 6*3,20 = 19,2 м².

Площадь малой задней стены:

S_П = 5*3,20 = 16 м².

Площадь пола и потолка:

S_П = 7*4 = 30 м².

Рассчитаем площадь двери, как одной из самых незащищенных частей помещения:

S_П = 2,20*0,90 = 1,98 м².

Площадь четырёх окон:

S_П = 2*0,80*4 = 6,4 м².

Индексы изоляции для офисного помещения по МГСН 2.04-97 для стен, двери, потолка и пола, окон равны соответственно: 50, 30, 54, 54, 30 Дб.

Уровень сигнала после прохождения большой боковой стены равен:

L = L₀ + 10lgS_П – R – δ _П= 76 + 12,8 – 50 -6 = 32,8 Дб.

Для малой задней стены:

L = L₀ + 10lgS_П – R – δ _П= 76 + 12,1 – 50 -6 = 32,1 Дб.

Для двери:

L = L₀ + 10lgS_П – R – δ _П= 76 + 2,96 – 30 -6 = 42,96 Дб.

Для потолка и пола:

L = L₀ + 10lgS_П – R – δ _П= 76 + 14,77 – 54 -6 = 30,77 Дб.

Для четырёхокон:

L = L₀ + 10lgS_П – R – δ _П= 76 + 8,1 – 30 – 6 =48,1 Дб.

Таблица 1 - Расчет возможности прямого прослушивания за большой стеной.

№ Ч. поло-сы	fн, Гц	fв, Гц	fi, Гц	K (f)	∆Ai (fcp i)	Ls	Lш	qi	Qi	ki	pi	Ri
1	100	420	204,939	0,01	19,91	32,8	57	-22,20	-42,11	0,05	0,0001788661	0,0000087936
2	420	570	489,2852	0,07	13,58	32,8	57	-22,20	-35,78	0,05	0,0012654509	0,0000631276
3	570	710	636,1604	0,12	12,09	32,8	60	-27,20	-39,29	0,05	0,0004384044	0,0000202710
4	710	865	783,6772	0,17	11,02	32,8	60	-27,20	-38,22	0,05	0,0006099009	0,0000306234
5	865	1030	943,9015	0,22	10,15	32,8	60	-27,20	-37,35	0,05	0,0007956068	0,0000412512
6	1030	1220	1120,982	0,28	9,24	32,8	67	-34,20	-43,44	0,06	0,0001161278	0,0000066474
7	1220	1410	1311,564	0,33	8,43	32,8	67	-34,20	-42,63	0,05	0,0001510972	0,0000082078
8	1410	1600	1501,999	0,39	7,80	32,8	67	-34,20	-42,00	0,05	0,0001853385	0,0000094974
9	1600	1780	1687,602	0,44	7,30	32,8	67	-34,20	-41,50	0,05	0,0002175001	0,0000099299
10	1780	1960	1867,833	0,48	6,90	32,8	67	-34,20	-41,10	0,04	0,0002473516	0,0000105985
11	1960	2140	2048,023	0,52	6,56	32,8	67	-34,20	-40,76	0,04	0,0002757530	0,0000110548
12	2140	2320	2228,183	0,56	6,27	32,8	70	-37,20	-43,47	0,04	0,0001149798	0,0000043009
13	2320	2550	2432,283	0,60	5,98	32,8	70	-37,20	-43,18	0,04	0,0001262914	0,0000055625
14	2550	2900	2719,375	0,65	5,64	32,8	70	-37,20	-42,84	0,06	0,0001411592	0,0000083909
15	2900	3300	3093,542	0,71	5,27	32,8	70	-37,20	-42,47	0,06	0,0001588466	0,0000091737
16	3300	3660	3475,342	0,76	4,97	32,8	70	-37,20	-42,17	0,04	0,0001751384	0,0000076655
17	3660	4050	3850,065	0,80	4,73	32,8	70	-37,20	-41,93	0,04	0,0001896216	0,0000075464
18	4050	5010	4504,498	0,86	4,38	32,8	70	-37,20	-41,58	0,07	0,0002118997	0,0000150546
19	5010	7250	6026,815	0,94	3,83	32,8	70	-37,20	-41,03	0,08	0,0002526349	0,0000191371
20	7250	10000	8514,693	0,99	3,31	32,8	70	-37,20	-40,51	0,02	0,0002984210	0,0000071527

Интегральный индекс артикуляции речи R=0,0003039869

Слоговая разборчивость S(R) =0,0000373717

Словесная разборчивость W(S) =0,0002412907

Словесная разборчивость W(R) =0,0006788222

В результате расчетов получили значение словесной разборчивости W(S) равной 0,02% и, следовательно при прослушивании невозможно установить предмет разговора даже при использовании специальных технических средств. Применение ТСЗИ не требуется.

График зависимости уровня сигнала от частоты с использованием данных, приведенных в таблице 1, изображен на рисунке 1.

Рисунок 1 – График зависимости сигнала и шума от частоты для большой стены

Рассчитаем возможность прямого прослушивания за малой стеной без использования технических средств защиты речевой информации (таблица 2).

Таблица 2 - Расчет возможности прямого прослушивания за малой стеной

№ Ч. поло-сы	fн, Гц	fв, Гц	fi, Гц	K (f)	∆Ai (fcp i)	Ls	Lш	qi	Qi	ki	pi	Ri
1	100	420	204,939	0,01	19,91	32,1	52	-19,90	-39,81	0,05	0,0003726766	0,0000183219
2	420	570	489,2852	0,07	13,58	32,1	52	-19,90	-33,48	0,05	0,0024292063	0,0001211821
3	570	710	636,1604	0,12	12,09	32,1	59	-26,90	-38,99	0,05	0,0004812724	0,0000222531
4	710	865	783,6772	0,17	11,02	32,1	59	-26,90	-37,92	0,05	0,0006683813	0,0000335597
5	865	1030	943,9015	0,22	10,15	32,1	59	-26,90	-37,05	0,05	0,0008705587	0,0000451374
6	1030	1220	1120,982	0,28	9,24	32,1	65	-32,90	-42,14	0,06	0,0001772463	0,0000101459
7	1220	1410	1311,564	0,33	8,43	32,1	65	-32,90	-41,33	0,05	0,0002299269	0,0000124899
8	1410	1600	1501,999	0,39	7,80	32,1	65	-32,90	-40,70	0,05	0,0002812334	0,0000144114
9	1600	1780	1687,602	0,44	7,30	32,1	65	-32,90	-40,20	0,05	0,0003292085	0,0000150298
10	1780	1960	1867,833	0,48	6,90	32,1	65	-32,90	-39,80	0,04	0,0003735720	0,0000160069
11	1960	2140	2048,023	0,52	6,56	32,1	65	-32,90	-39,46	0,04	0,0004156471	0,0000166630
12	2140	2320	2228,183	0,56	6,27	32,1	70	-37,90	-44,17	0,04	0,0000914299	0,0000034200
13	2320	2550	2432,283	0,60	5,98	32,1	70	-37,90	-43,88	0,04	0,0001004584	0,0000044247
14	2550	2900	2719,375	0,65	5,64	32,1	70	-37,90	-43,54	0,06	0,0001123381	0,0000066777
15	2900	3300	3093,542	0,71	5,27	32,1	70	-37,90	-43,17	0,06	0,0001264886	0,0000073049
16	3300	3660	3475,342	0,76	4,97	32,1	70	-37,90	-42,87	0,04	0,0001395387	0,0000061073
17	3660	4050	3850,065	0,80	4,73	32,1	70	-37,90	-42,63	0,04	0,0001511524	0,0000060154
18	4050	5010	4504,498	0,86	4,38	32,1	70	-37,90	-42,28	0,07	0,0001690376	0,0000120094
19	5010	7250	6026,815	0,94	3,83	32,1	70	-37,90	-41,73	0,08	0,0002018018	0,0000152865
20	7250	10000	8514,693	0,99	3,31	32,1	70	-37,90	-41,21	0,02	0,0002387136	0,0000057216

Интегральный индекс артикуляции речи R=0,0003921689

Слоговая разборчивость S(R) =0,0000537931

Словесная разборчивость W(S) =0,0003472928

Словесная разборчивость W(R) =0,0009328642

В результате расчетов получили значение словесной разборчивости W(S) равной 0,034% и, следовательно при прослушивании невозможно установить предмет разговора даже при использовании специальных технических средств. Применение ТСЗИ не требуется.

График зависимости уровня сигнала от частоты с использованием данных, приведенных в таблице 2, изображен на рисунке 2.

Рисунок 2 - График зависимости сигнала и шума от частоты для малой стены

График зависимости уровня сигнала от частоты с использованием данных, приведенных в таблице 3, изображен на рисунке 3.

Рисунок 3 - График зависимости сигнала и шума от частоты для пола и потолка

Рассчитаем возможность прямого прослушивания за полом и потолком без использования технических средств защиты речевой информации (таблица 3).

Таблица 3 - Расчет возможности прямого прослушивания за полом и потолком

№ Ч. поло-сы	fн, Гц	fв, Гц	fi, Гц	K (f)	∆Ai (fcp i)	Ls	Lш	qi	Qi	ki	pi	Ri
1	100	420	204,939	0,01	19,91	30,77	55	-24,23	-44,14	0,05	0,0000922890	0,0000045372
2	420	570	489,2852	0,07	13,58	30,77	55	-24,23	-37,81	0,05	0,0006916402	0,0000345028
3	570	710	636,1604	0,12	12,09	30,77	60	-29,23	-41,32	0,05	0,0002306161	0,0000106632
4	710	865	783,6772	0,17	11,02	30,77	60	-29,23	-40,25	0,05	0,0003241517	0,0000162758
5	865	1030	943,9015	0,22	10,15	30,77	60	-29,23	-39,38	0,05	0,0004268424	0,0000221313
6	1030	1220	1120,982	0,28	9,24	30,77	67	-36,23	-45,47	0,06	0,0000596714	0,0000034157
7	1220	1410	1311,564	0,33	8,43	30,77	67	-36,23	-44,66	0,05	0,0000778017	0,0000042263
8	1410	1600	1501,999	0,39	7,80	30,77	67	-36,23	-44,03	0,05	0,0000956764	0,0000049028
9	1600	1780	1687,602	0,44	7,30	30,77	67	-36,23	-43,53	0,05	0,0001125646	0,0000051391
10	1780	1960	1867,833	0,48	6,90	30,77	67	-36,23	-43,13	0,04	0,0001283181	0,0000054982
11	1960	2140	2048,023	0,52	6,56	30,77	67	-36,23	-42,79	0,04	0,0001433712	0,0000057477
12	2140	2320	2228,183	0,56	6,27	30,77	70	-39,23	-45,50	0,04	0,0000590785	0,0000022099
13	2320	2550	2432,283	0,60	5,98	30,77	70	-39,23	-45,21	0,04	0,0000649270	0,0000028597
14	2550	2900	2719,375	0,65	5,64	30,77	70	-39,23	-44,87	0,06	0,0000726358	0,0000043177
15	2900	3300	3093,542	0,71	5,27	30,77	70	-39,23	-44,50	0,06	0,0000818369	0,0000047262
16	3300	3660	3475,342	0,76	4,97	30,77	70	-39,23	-44,20	0,04	0,0000903398	0,0000039540
17	3660	4050	3850,065	0,80	4,73	30,77	70	-39,23	-43,96	0,04	0,0000979201	0,0000038969
18	4050	5010	4504,498	0,86	4,38	30,77	70	-39,23	-43,61	0,07	0,0001096172	0,0000077878
19	5010	7250	6026,815	0,94	3,83	30,77	70	-39,23	-43,06	0,08	0,0001311137	0,0000099319
20	7250	10000	8514,693	0,99	3,31	30,77	70	-39,23	-42,54	0,02	0,0001554280	0,0000037254

Интегральный индекс артикуляции речи R=0,0001604496

Слоговая разборчивость S(R) =0,0000149863

Словесная разборчивость W(S) =0,0000967681

Словесная разборчивость W(R) =0,0003056352

В результате расчетов получили значение словесной разборчивости W(S) равной 0,0096% и, следовательно при прослушивании невозможно установить предмет разговора даже при использовании специальных технических средств. Применение ТСЗИ не требуется.

Рассчитаем возможность прямого прослушивания за дверью без исполь-зования технических средств защиты речевой информации (таблица 4).

Таблица 4 - Расчет возможности прямого прослушивания за дверью

№ Ч. поло-сы	fн, Гц	fв, Гц	fi, Гц	K (f)	∆Ai (fcp i)	Ls	Lш	qi	Qi	ki	pi	Ri
1	100	420	204,939	0,01	19,91	42,96	46	-3,04	-22,95	0,05	0,0293342240	0,0014421575
2	420	570	489,2852	0,07	13,58	42,96	46	-3,04	-16,62	0,05	0,0879051281	0,0043851898
3	570	710	636,1604	0,12	12,09	42,96	49	-6,04	-18,13	0,05	0,0694371160	0,0032106409
4	710	865	783,6772	0,17	11,02	42,96	49	-6,04	-17,06	0,05	0,0821733964	0,0041259613
5	865	1030	943,9015	0,22	10,15	42,96	49	-6,04	-16,19	0,05	0,0937818761	0,0048624751
6	1030	1220	1120,982	0,28	9,24	42,96	52	-9,04	-18,28	0,06	0,0678041909	0,0038812474
7	1220	1410	1311,564	0,33	8,43	42,96	52	-9,04	-17,47	0,05	0,0771285355	0,0041897247
8	1410	1600	1501,999	0,39	7,80	42,96	52	-9,04	-16,84	0,05	0,0850198240	0,0043567296
9	1600	1780	1687,602	0,44	7,30	42,96	52	-9,04	-16,34	0,05	0,0916250935	0,0041830972
10	1780	1960	1867,833	0,48	6,90	42,96	52	-9,04	-15,94	0,04	0,0972154255	0,0041654985
11	1960	2140	2048,023	0,52	6,56	42,96	52	-9,04	-15,60	0,04	0,1021424228	0,0040948202
12	2140	2320	2228,183	0,56	6,27	42,96	55	-12,04	-18,31	0,04	0,0674701320	0,0025237961
13	2320	2550	2432,283	0,60	5,98	42,96	55	-12,04	-18,02	0,04	0,0706763565	0,0031129489
14	2550	2900	2719,375	0,65	5,64	42,96	55	-12,04	-17,68	0,06	0,0746295843	0,0044362047
15	2900	3300	3093,542	0,71	5,27	42,96	55	-12,04	-17,31	0,06	0,0790063322	0,0045627497
16	3300	3660	3475,342	0,76	4,97	42,96	55	-12,04	-17,01	0,04	0,0827733393	0,0036228296
17	3660	4050	3850,065	0,80	4,73	42,96	55	-12,04	-16,77	0,04	0,0859397064	0,0034201458
18	4050	5010	4504,498	0,86	4,38	42,96	56	-13,04	-17,42	0,07	0,0776836807	0,0055190924
19	5010	7250	6026,815	0,94	3,83	42,96	56	-13,04	-16,87	0,08	0,0845513906	0,0064047814
20	7250	10000	8514,693	0,99	3,31	42,96	56	-13,04	-16,35	0,02	0,0914894122	0,0021928492

Интегральный индекс артикуляции речи R=0,0786929399

Слоговая разборчивость S(R) =0,1054989515

Словесная разборчивость W(S) =0,4661498588

Словесная разборчивость W(R) =0,4724338602

В результате расчетов получили что словесная разборчивость W(S) =46% и, из чего следует что при прослушивание сообщение содержит отдельные правильно понятые слова, позволяющие установить предмет разговора. Следовательно, для двери необходимо применить ТСЗИ, чтобы исключить канал утечки информации.

График зависимости уровня сигнала от частоты с использованием данных, приведенных в таблице 4, изображен на рисунке 4.

Рисунок 4 - График зависимости сигнала и шума от частоты для двери

Рассчитаем возможность прямого прослушивания за окнами без использования технических средств защиты речевой информации (таблица 6).

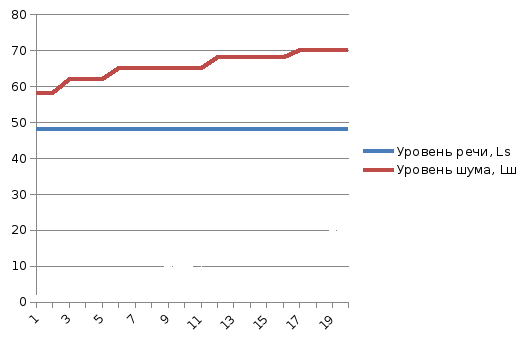

График зависимости уровня сигнала от частоты с использованием данных, приведенных в таблице 5, изображен на рисунке 5.

Рисунок 5 – График зависимости сигнала и шума от частоты для окон

Таблица 5 - Расчет возможности прямого прослушивания за окном

№ Ч. поло-сы	fн, Гц	fв, Гц	fi, Гц	K (f)	∆Ai (fcp i)	Ls	Lш	qi	Qi	ki	pi	Ri
1	100	420	204,939	0,01	19,91	48,1	58	-9,90	-29,81	0,05	0,0063626574	0,0003128071
2	420	570	489,2852	0,07	13,58	48,1	58	-9,90	-23,48	0,05	0,0264026252	0,0013171077
3	570	710	636,1604	0,12	12,09	48,1	62	-13,90	-25,99	0,05	0,0155721680	0,0007200276
4	710	865	783,6772	0,17	11,02	48,1	62	-13,90	-24,92	0,05	0,0196101346	0,0009846332
5	865	1030	943,9015	0,22	10,15	48,1	62	-13,90	-24,05	0,05	0,0235347290	0,0012202468
6	1030	1220	1120,982	0,28	9,24	48,1	65	-16,90	-26,14	0,06	0,0150756265	0,0008629590
7	1220	1410	1311,564	0,33	8,43	48,1	65	-16,90	-25,33	0,05	0,0179762521	0,0009764939
8	1410	1600	1501,999	0,39	7,80	48,1	65	-16,90	-24,70	0,05	0,0205514347	0,0010531314
9	1600	1780	1687,602	0,44	7,30	48,1	65	-16,90	-24,20	0,05	0,0227885521	0,0010403998
10	1780	1960	1867,833	0,48	6,90	48,1	65	-16,90	-23,80	0,04	0,0247382961	0,0010599896
11	1960	2140	2048,023	0,52	6,56	48,1	65	-16,90	-23,46	0,04	0,0264985013	0,0010623069
12	2140	2320	2228,183	0,56	6,27	48,1	68	-19,90	-26,17	0,04	0,0149746542	0,0005601438
13	2320	2550	2432,283	0,60	5,98	48,1	68	-19,90	-25,88	0,04	0,0159522748	0,0007026199
14	2550	2900	2719,375	0,65	5,64	48,1	68	-19,90	-25,54	0,06	0,0171834972	0,0010214382
15	2900	3300	3093,542	0,71	5,27	48,1	68	-19,90	-25,17	0,06	0,0185792222	0,0010729816
16	3300	3660	3475,342	0,76	4,97	48,1	68	-19,90	-24,87	0,04	0,0198073777	0,0008669308
17	3660	4050	3850,065	0,80	4,73	48,1	70	-21,90	-26,63	0,04	0,0135127659	0,0005377681
18	4050	5010	4504,498	0,86	4,38	48,1	70	-21,90	-26,28	0,07	0,0145943327	0,0010368648
19	5010	7250	6026,815	0,94	3,83	48,1	70	-21,90	-25,73	0,08	0,0164652668	0,0012472466
20	7250	10000	8514,693	0,99	3,31	48,1	70	-21,90	-25,21	0,02	0,0184327610	0,0004418027

Интегральный индекс артикуляции речи R=0,0180978993

Слоговая разборчивость S(R) =0,0128963934

Словесная разборчивость W(S) =0,0790815782

Словесная разборчивость W(R) =0,1019615759

В результате расчетов получили, что словесная разборчивость W(S) =7,9% и. Из этого следует, что при прослушивании сообщение содержит отдельные правильно понятые слова, позволяющие установить предмет разговора. Следовательно, для двери необходимо применить ТСЗИ, чтобы исключить канал утечки информации.

Кроме прослушивания помещения за его пределами возможен съем информации внутри помещения с использованием закладных устройств,

различных акустоэлектрических и виброакустических преобразований.

Для защиты от данных каналов утечки следует использовать систему зашумления помещения.

Рассчитаем разборчивость речи внутри помещения (таблица 6).

Таблица 6 - Расчет разборчивости речи внутри помещения

№ Ч. поло-сы	fн, Гц	fв, Гц	fi, Гц	K (f)	∆Ai (fcp i)	Ls	Lш	qi	Qi	ki	pi	Ri
1	100	420	204,939	0,01	19,91	76	80	-4,00	-23,91	0,05	0,0242021778	0,0011898509
2	420	570	489,2852	0,07	13,58	76	80	-4,00	-17,58	0,05	0,0758132707	0,0037819816
3	570	710	636,1604	0,12	12,09	76	80	-4,00	-16,09	0,05	0,0951158738	0,0043979781
4	710	865	783,6772	0,17	11,02	76	80	-4,00	-15,02	0,05	0,1109128684	0,0055689825
5	865	1030	943,9015	0,22	10,15	76	80	-4,00	-14,15	0,05	0,1251043645	0,0064865077
6	1030	1220	1120,982	0,28	9,24	76	80	-4,00	-13,24	0,06	0,1410393454	0,0080733740
7	1220	1410	1311,564	0,33	8,43	76	80	-4,00	-12,43	0,05	0,1562494965	0,0084876806
8	1410	1600	1501,999	0,39	7,80	76	81	-5,00	-12,80	0,05	0,1491665212	0,0076438431
9	1600	1780	1687,602	0,44	7,30	76	81	-5,00	-12,30	0,05	0,1587300023	0,0072467378
10	1780	1960	1867,833	0,48	6,90	76	81	-5,00	-11,90	0,04	0,1667284482	0,0071440011
11	1960	2140	2048,023	0,52	6,56	76	81	-5,00	-11,56	0,04	0,1737109390	0,0069639532
12	2140	2320	2228,183	0,56	6,27	76	82	-6,00	-12,27	0,04	0,1594171069	0,0059631761
13	2320	2550	2432,283	0,60	5,98	76	82	-6,00	-11,98	0,04	0,1651376735	0,0072735093
14	2550	2900	2719,375	0,65	5,64	76	82	-6,00	-11,64	0,06	0,1721004118	0,0102301609
15	2900	3300	3093,542	0,71	5,27	76	83	-7,00	-12,27	0,06	0,1592623535	0,0091976711
16	3300	3660	3475,342	0,76	4,97	76	83	-7,00	-11,97	0,04	0,1652598427	0,0072331050
17	3660	4050	3850,065	0,80	4,73	76	84	-8,00	-12,73	0,04	0,1505061258	0,0059896981
18	4050	5010	4504,498	0,86	4,38	76	84	-8,00	-12,38	0,07	0,1571418607	0,0111642553
19	5010	7250	6026,815	0,94	3,83	76	84	-8,00	-11,83	0,08	0,1680699942	0,0127313289
20	7250	10000	8514,693	0,99	3,31	76	84	-8,00	-11,31	0,02	0,1789165971	0,0042883336

Интегральный индекс артикуляции речи R=0,1410561288

Слоговая разборчивость S(R) =0,2430471288

Словесная разборчивость W(S) = 0,7345295502

Словесная разборчивость W(R) =0,7437848128

В результате расчетов получили что словесная разборчивость W(S) = 73% и. Из этого следует, что при прослушивании сообщение содержит отдельные правильно понятые слова, позволяющие установить

предмет разговора. Следовательно, для двери необходимо применить ТСЗИ,

чтобы исключить канал утечки информации.

График зависимости уровня сигнала от частоты с использованием данных, приведенных в таблице 6, изображен на рисунке 6.

Рисунок 6 -График зависимости сигнала и шума от частоты внутри помещения

В связи с высокой разборчивостью речи внутри помещения, необходимо использовать генераторы шума по периметру помещения, так как там возможен съем информации по виброакустическому каналу и установка закладных устройств. Так же необходимо установить дополнительные генераторы шума и электрические фильтры в сетях электропитания.
