6.) Классификация глинистых грунтов по числу пластичности и показателю текучести.

- по числу пластичности I_p= w_L- w_p:

(w_L– влажность на границе тякучести (%);w_p– влажность на границе раскатывания(%)).

Разновидность глинистых грунтов	Число пластичности Ip, %
Супесь	1—7
Суглинок	7—17
Глина	>17

- по показателю текучести I_L= (w- w_p)/ I_p:

(w– влажность грунта (%))

Разновидность глинистых грунтов	Показатель текучести IL
Супесь:
— твердая	< 0
— пластичная	0–1
—текучая	> 1
Суглинки и глины: — твердые	<0
— полутвердые	0–0,25
— тугопластичные	0,25–0,50
— мягкопластичные	0,50–0,75
— текучепластичные	0,75–1,00
— текучие	> 1,00

7.) Фазы напряженного состояния грунта.

При увеличении нагрузки осадка будет развиваться в соответствии с графиком.

Р- давление на грунт.

Рstr-структурная прочность грунта.

4 участка – 4 фазы напряженного состояния.

0-1– фаза упругих деформаций.

PPstr, не превышает структурной прочности, т.е. связи не нарушаются. Поэтому на данном участке развиваются только упругие деформации. Зависимость между напряжением и деформациями – линейная.0-1– прямая, можно применить теорию упругости.

1-2– фаза уплотнения и местных сдвигов.P>Pstr, т.е. связи нарушаются, выдавливается вода. Поэтому на этом участке развиваются остаточные деформации – деформации уплотнения и деформации сдвига.

Уплотнение – перемещение грунта по вертикали (развивается под действием нормальных напряжений).

Одновременно с деформациями уплотнения по краям штампа, где возникает концентрация напряжения, будут развиваться пластические деформации – деформации сдвига.

2-3– фаза развития интенсивных деформаций уплотнения и сдвига. При увеличении нагрузки деформации уплотнения будут увеличиваться, а зоны сдвигов расти.

3-4– фаза выпора. При давленииPcr₂произойдет резкая осадка штампа с выпором грунта в стороны и вверх. Появятся непрерывные поверхности скольжения и грунт потеряет устойчивость. Поверхности скольжения – траектории перемещения частиц грунта. Отрезок 3-4 – вертикальная прямая – осадки увеличиваются без дальнейшего увеличения нагрузки.

8.) Определение напряжений в массиве грунта от действия вертикальной сосредоточенной силы, нескольких сосредоточенных сил, любой распределенной нагрузки, равномерно распределенного давления.

- от действия вертикальной сосредоточенной силы:

σ_z=k*(N/z²)

r– расстояние от оси приложения силыNдо точки М.

z– глубина залегания точки М.

k– коэф-т, принимаемый по таблицам справочников в зависимости от отношенияr/z.

- от действия нескольких сосредоточенных сил:

σ_z=k₁*(N₁/z²)+ k₂*(N₂/z²)+…+ k_i*(N_i/z²)

k_i– коэф-т, принимаемый по таблицам справочников в зависимости от отношенияr_i/z.

r_i– расстояние от оси приложения силыNдо точки М.

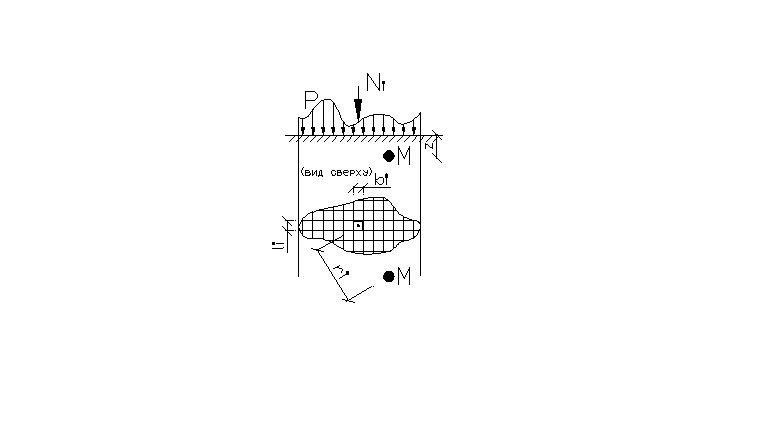

- от действия любой распределенной нагрузки:

Р – нагрузка на грунт (м/б насыпь).

σ_z=Σk_i*(N_i/z²)

Площадь загружения делиться на прямоугольники размером b_iхl_i. В каждом прямоугольнике определяется равнодействующаяNi. Чем больше прямоугольников, тем больше точность определения напряжений.

r_i– расстояние от оси приложения равнодействующейN_iдо точки М.

k_i– коэф-т, принимаемый по таблицам справочников в зависимости от отношенияr_i/z.

- от равномерно распределенного давления:

bиl– ширина и длина (напр. подошвы фундамента).

а.) Под центром площади загружения - σ_zр=α*Р;

α– коэф-т, принимаемый по табл.1, прил.2 по СНиП 2.02.01-83* в зависимости от отношенияζ=2z/bи формы фундамента и коэф-таη=l/b.

Р – равномерно распределенная нагрузка на грунт.

б.) Под угловыми точками - σ_zр=0,25*α*Р

α– коэф-т, принимаемый по табл.1, прил.2 по СНиП 2.02.01-83* в зависимости от отношенияζ=z/bи формы фундамента и коэф-таη=l/b.
