17. Расчетная схема и эпюры усилий во второстепенной балке монолитного ребристого перекрытия. Схема армирования второстепенной балки.

Для расчета второстепенной балки из перекрытия условно выделяется полоса шириной, равной расстоянию между осями второстепенных балок, или шириной плиты в средних пролетах. В таком случае расчет второстепенной балки сводится к расчету многопролетной нарезной балки таврового профиля, опорами которой являются главные балки и наружные стены.

Расчетные изгибающие усилия в равнопролетных балках определяются в первом пролете: M₁=q₁l_0,1²/11, на первой промежуточной опоре: M_B=- q₁l_0,1²/14, в средних пролетах и на средних опорах: M=± q₁l₀²/16, где q₁-интенсивность нагрузки на 1 м²_, l_0,1-расчетный пролет плиты в первом и последнем пролетах, l₀-расчетный пролет плиты во втором, третьем и остальных пролетах. При наличии временной нагрузки в средних пролетах балки могут появляться отрицательные изгибающие элементы, значения которых вычисляются: M=βq₁l₀², где β-коэф-т для определения ординат отрицательных моментов, принимающийся в зависимости от отношения расчетной временной нагрузки и расчетной постоянной V/g.

Расчетные поперечные силы определяют на крайней свободной опоре: Q_A=0,4q₁l_0,1, на первой промежуточной опоре слева: Q_B^l=0,6q₁l_0,1, на первой промежуточной опоре справа и на всех остальных промежуточных опорах: Q_B^l=0,5q₁l_0,1.

Второстепенная балка армируется в пролетах пространственными сварными каркасами. Количество каркасов в каждом пролете принимается в зависимости от ширины балки. Расстояние в свету между продольными стержнями соседних каркасов принимается не менее наибольшего диаметра стержней и не менее 25мм для нижней арматуры и 30мм для верхней арматуры. Концы продольных рабочих стержней должны отстоять от торца балки не менее 10мм при пролетах второстепенной балки до 9м включительно и 15мм – при пролетах второстепенной балки более 9м. Для связи нижней ар-ры каркасов в пределах главной балки устанавливают отдельные стыковые стержни. Эти стержни устанавливают на уровне стержней пролетной рабочей ар-ры и их количество должно соответствовать количеству плоских каркасов, доводимых до опоры. Диаметр стыковых стержней должен быть не менее 10 мм и не менее половины наибольшего диаметра продольного стержня каркаса. Стыковые стержни заводятся за грань главной балки влево и вправо не менее 15d(гдеd– диаметр стыкового стержня). На опорах (в верхней зоне сечения) второстепенные балки армируют рулонными или плоскими сетками. В местах расположения колонн надопорные сетки прерываются на ширину колонны, взамен их в этих местах укладывают дополнительные стержни с площадью, равной площади рабочих стержней надопорной сетки, приходящихся на ширину колонны.

18. Расчет прочности каменной кладки при внецентренном сжатии.

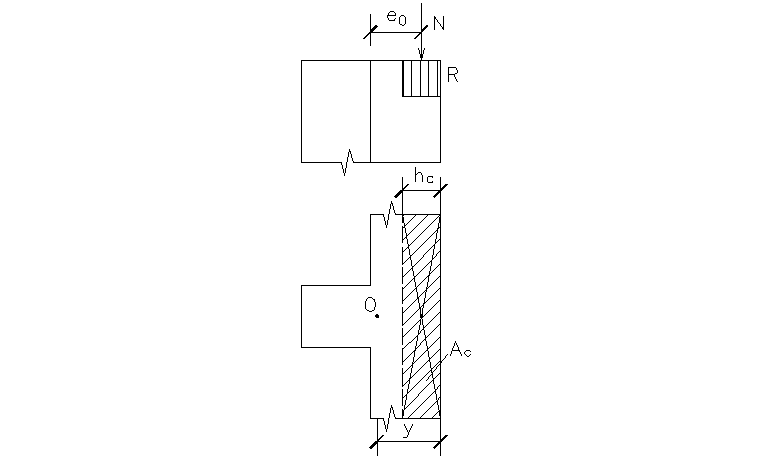

N≤m_gφ₁RA_cω, где:N–продольная сила,m_g–коэффициент, учитывающий влияние длительной нагрузки; φ₁–коэффициент продольного изгиба;R–расчетное сопротивление кладки сжатию;A_с–площадь сжатой части сечения,ω-хар-ка сжатой зоны б.ω=1+e₀/2y, гдеe₀-эксцентриситет,y-расстояние от центра тяжести сечения до его края в сторону эксцентриситета. φ₁=(φ+φ_с)/2, где φ_с-коэффициент продольного изгиба для сжатой части сечения, φ-коэффициент продольного изгиба всего сечения.m_g=1, еслиi>0,087м-радиус инерции сечения, еслиi<0,087м,m_g=1-η(N_g/N)(1+1,2e_0g/h), где η-коэффициент, определяемый по СНиП,h-высота сечения,e_0g=M_g/N_g, гдеN_g-расчетная продольная сила от длительной нагрузки,M_g-момент от расчетной продольной силы от длительной нагрузки.
