AutoCAD

Выделение даёт доступ к редактированию объектов. Если теперь щелкнуть по одной из синих вершин (они называются ручки) в квадрантах окружности они сделаются красными и вы сможете изменить диаметр. Выделив линию, а затем,

щелкнув по одной из её точек, вы сможете задать новое положение вершинам.

Выделение многоугольником.

Кроме стандартного выделения прямоугольной рамкой в автокаде существуют опция выделения многоугольником. Эта опция работает только во время работы команды select /выбрать или во время работы команд редактирования (перемещения,

вращения и т.п.), при запросе выделить объект.

1.Если во время выделения объектов ввести в командную строку "Л" и нажать enter, то выделятся все объекты, которые пересечёт появившаяся линия.

2.Если во время выделения объектов ввести в командную строку "РМ" (Windows Polygon) и нажать enter, а затем указать несколько точек - то сформируется многоугольник выделения. В итоге выделятся те объекты, которые полностью попали в него.

3.Если ввести команду "СМ" (Crossing Polygon) и нажать enter, затем указать несколько точек, сформировав область, то выделятся те объекты, которые хотя бы частично попали в нее.

Функции мыши.

При двойном нажатии левой кнопки мыши на объекте открывается панель

быстрых свойств, в которой указаны характеристики объекта:

Цвет

21

Слой

Тип линии

Геометрические характеристики(длина, радиус и т.п.)

Правая кнопка мыши служит для вызова контекстного меню. С помощью колеса мыши можно также совершать действия, связанные с навигацией. Панель навигации находится в правой части экрана под видовым кубом. Её функции можно вызвать или нажав на советующую иконку на панели навигации левой кнопкой мыши или используя колесо мыши (среднюю кнопку). С помощью колеса также осуществляется приближение (вращение от себя) или удаление (вращение на себя)

чертежа в пространстве модели.

22

ОБЪЕКТНАЯ ПРИВЯЗКА В AUTOCAD

Построение геометрии в AutoCAD по координатам не всегда удобно, а

визуальный ввод неточен. Решить эту проблему может режим Object snap /Объектная привязка. Выбрав один или несколько вариантов режима система автоматически осуществляет привязку курсора мыши к ближайшей точке с заданным свойством. Это может быть середина линии, ее конечная точка, центр окружности и т.п.

Можно задействовать как постоянную привязку, которая включается нажатием

на в строке состояния (или нажатием клавиши F3), так и разовую. Чтобы использовать привязку один раз необходимо при построении нажать Сtrl + правую кнопку мыши, затем в раскрывающимся меню выбрать нужную опцию и щелкнуть левой кнопкой мыши. Далее в течение одной команды она будет включена.

Чтобы изменить варианты постоянной объектной привязки необходимо

кликнуть правой кнопкой мыши по значку в строке состояния, а затем левой кнопкой мыши щелкнуть по интересующему варианту. При этом, если привязка не была выделена – она включится. Если необходимо изменить сразу несколько вариантов привязки нужно выбрать в раскрывшемся меню "Setting"(настройки).

23

Откроется меню:

Ставим галочки на нужных привязках и жмем ОК.

24

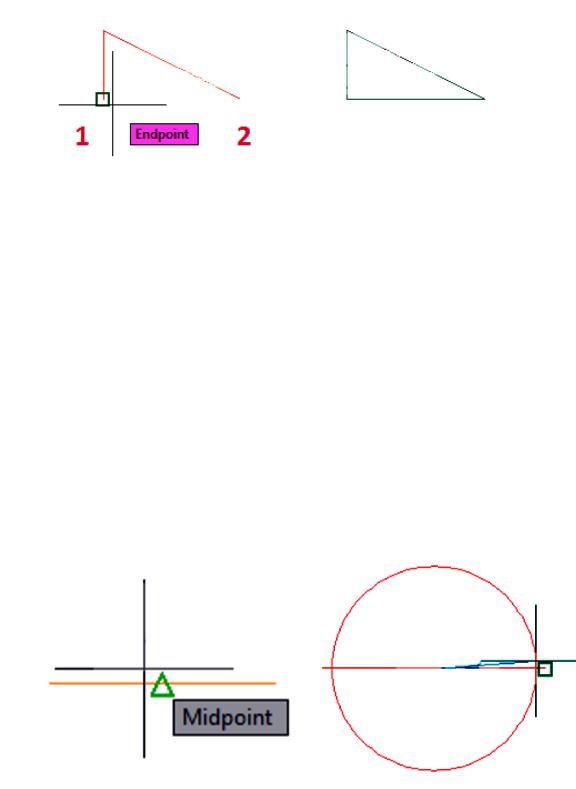

Endpoint (Конечная точка)

Достроим фигуру до треугольника. Для этого необходимо включить привязку

"Endpoint".

1.Активируем команду "line"- отрезок.

2.Shift + Правая кнопка мыши > Выбираем в меню Endpoint > Кликаем левой кнопкой мыши около нижней правой вершины;

3.Shift + Правая кнопка мыши > Выбираем в меню Endpoint > Кликаем левой

кнопкой мыши около верхней правой вершины

Или просто держим включенной постоянную привязку “Еndpoint” и кликаем около вершин прямоугольника.

Midpoint (Середина).

Построим окружность с центром в середине отрезка.

1.Активируем команду "circle"/круг.

2.Shift + Правая кнопка мыши > Выбираем в меню Midpoint > Кликаем левой кнопкой мыши около середины линии;

3.Shift + Правая кнопка мыши > Выбираем в меню Endpoint > Кликаем левой кнопкой мыши около правой вершины отрезка

25

Quadrant и Center (Квадрант и центр окружности)

С помощью этих привязок впишем многоугольник в центр окружности.

1.Активируем команду "line" - отрезок.

2.Shift + Правая кнопка мыши > Выбираем в контекстном меню Center >

Кликаем левой кнопкой мыши около центра окружности

3.Shift + Правая кнопка мыши > Выбираем в меню Quadrant > Кликаем левой кнопкой мыши около 1 точки (угол 0 градусов);

4.Shift + Правая кнопка мыши > Выбираем в меню Quadrant > Кликаем левой кнопкой мыши около 2 точки(-90 градусов);

5.Аналогичным образом соединяем точки 2-3, 3-4, 4-центр окружности.

Perpendicular (Перпендикуляр).

Соединим ромб с наклонной линией перпендикуляром.

1.Активируем команду "line" - отрезок.

2.Shift + Правая кнопка мыши > Выбираем в контекстном меню Midpoint >

Кликаем левой кнопкой около середины квадрата(точка 1)

26

3.Shift + Правая кнопка мыши > Выбираем в контекстном меню Perpendicular >

Кликаем левой кнопкой около линии (точка 2)

4.Аналогично устанавливая привязки Midpoint и Perpendicular, рисуем линию

3-4.

Tangent (Касательная)

Построим касательную к двум окружностям.

1.Активируем команду "line" - отрезок.

2.Shift + Правая кнопка мыши > Выбираем в контекстном меню Tangent >

Кликаем левой кнопкой на верхней части окружности (точка 1);

3.Shift + Правая кнопка мыши > Выбираем в контекстном меню Tangent >

Кликаем левой кнопкой на верхней части другой окружности (точка 2)

Различные привязки работают практически одинаково. Остальные режимы

нетрудно изучить самостоятельно.

27

ОБРЕЗКА И УДЛИНЕНИЕ ЛИНИЙ В AUTOCAD, ДИНАМИЧЕСКИЙ ВВОД

Trim / ОБРезать

Эта очень распространенная команда способна отсекать часть одной линии,

выходящую за пределы другой. Причем линиями могут выступать отрезки,

полилинии, дуги, окружность и даже эллипсы. Нарисуем вертикальный наклонный отрезок отрезок (5) и горизонтальные 1-2, 3-4 примерно так как показано на рисунке.

1.Вызовем команду обрезки – trim (обр).

2.Выделим все линии <enter>

3.Выделим обрезаемые части линий

4.Для завершения работы команды нажмите <enter>

Extend / удлинить

Эта команда по действию и алгоритму схожа с командной trim/ОБРезать, но действует в точности наоборот – она удлиняет одну линию до пересечения с другой.

Соответственно, нам нужно как минимум две линии – первая, которая будет неизменна, и вторая которая должна пересечь первую.

Нарисуем горизонтальную прямую 2 и вертикальную 1.

28

1.Вызовем команду extend/удлинить.

2.Выделим линию, до которой нужно удлинить, а потом удлиняемую линию

<enter>

3.Выберем удлиняемую линию <enter>

Однако у этой команды есть свои нюансы. Допустим, мы хотим продлить

линию внутри замкнутой фигуры. Как определить, куда именно будет продлена линия? Взгляните на рисунок: внутри окружности 1 находится линия 2.

Вызовем команду extend/удлинить, укажем окружность и нажмем enter, теперь у нас есть два пути. Мы можем указать точку а, тогда отрезок будет продлен до верхней части круга или точку б – тогда до нижней.

Если в процессе работы команды обрезать/trim во время указания второй линии мы зажмем клавишу <Shift>, то команда будет работать, как extend/удлинить. Верно и обратное.

Динамический ввод (Dynamic input)

Динамический ввод – это альтернативный вариант командной строки. При включении этого режима ввод данных, сообщения и выбор опций осуществляется не в командной строке, а в небольшом окне около курсора. Активировать этот режим

29

можно нажав на иконку панели состояния (после этого она станет синей), либо

нажать клавишу <F12>.
