3. Задача з електротехніки №6
БІЛЕТ 26
1 Товщина зразка
10 мм, що значно менше ближньої зони.
Розмір перетворювача
мм. Розрахувати коефіцієнт ослаблення
акустичного тракту УЗ-товщиноміра.

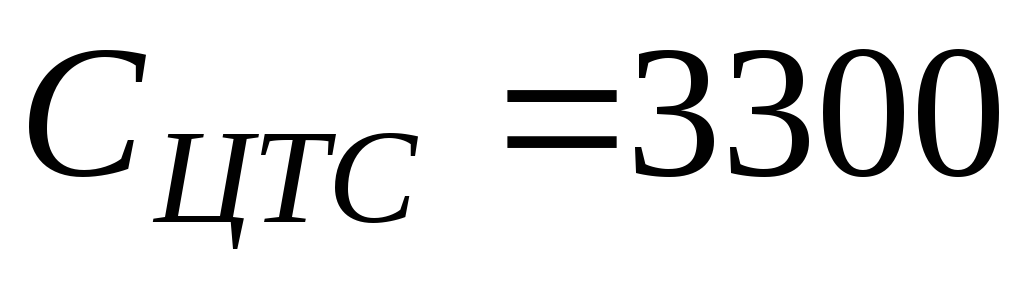

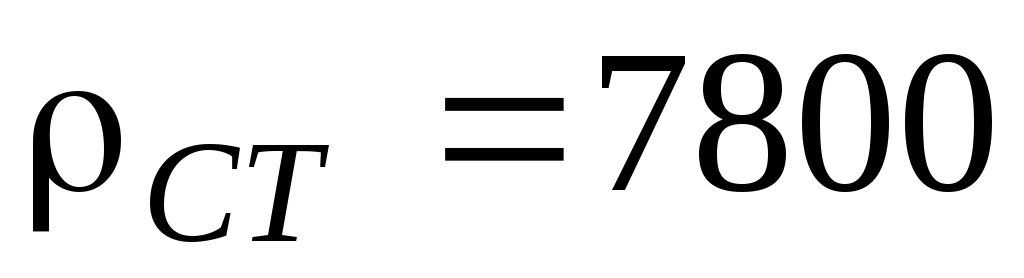

м/с;

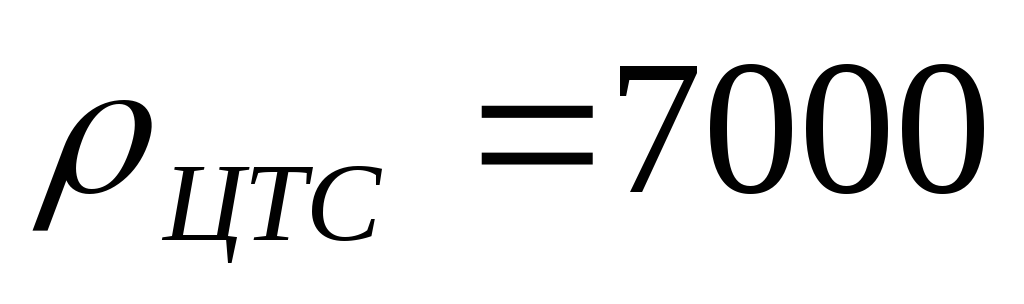

кг/м3;
м/с;
кг/м3.
Згасанням знехтувати.
Розв’язок:
;
;
;

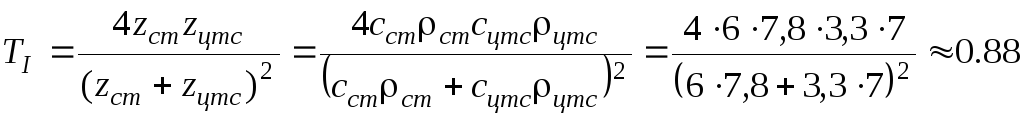

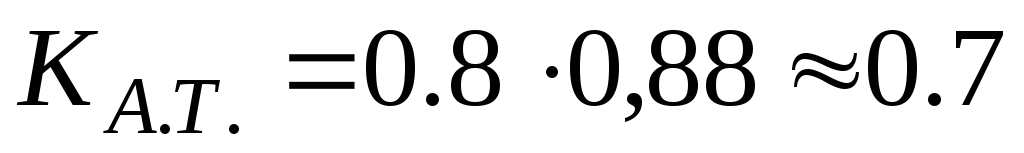

. Тепер
Відповідь: 0,7
2. Знайти частоту імпульсів квантування, якщо при квантуванні часового інтервалу Тх=0,05 сек. відносна похибка квантування становила 1%.
Розв’язок:
Відповідь: 2000Гц
3. Задача з електротехніки №4
БІЛЕТ 27
1. На відстані В від центра пульсуючої сфери акустичний тиск дорівнює р. Визначити акустичний тиск pL в рідині з імпедансом z на відстані L від центра пульсуючої сфери, якщо згасанням звуку знехтувати.
Розв'язок:
;
;
Відповідь:
2. Синтезировать схему дешифратора двоичных чисел (от 2до 6) на логических элементах и-не с помощью карт Карно .
Розв’язок: див. окремий аркуш
Відповідь:
3. Задача з електротехніки №7
БІЛЕТ 28
1. Кровоносна судина має нахил 50 до поверхні тіла, а кут введення ультразвукового променя в тіло дорівнює 500 . Якою буде максимальна (з двох можливих) частота Доплера, якщо робоча частота складає 5МГц, а максимальна швидкість кровотоку в судині 1м/с? СВОД=1,5·103м/с.
Розв'язок:
Мають місце 2
випадки:
та
.
Для
маємо
,
для
маємо
.

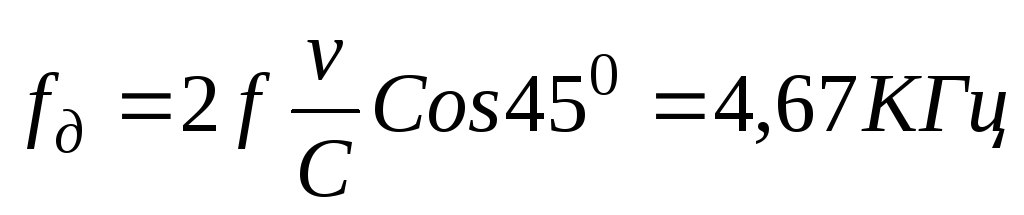

Відповідь: ~5,47кГц (перший випадок)
2. Синтезировать схему дешифратора двоичных чисел (от 3до 7) на логических элементах и-не с помощью карт Карно .
Розв’язок:
Відповідь:
3. Втулки
з феромагнітного матеріалу намагнічуються
шляхом пропускання через них електричного
струму. Оберіть значення струму для
створення магнітного поля напруженістю
на зовнішній поверхні циліндричної
втулки з внутрішнім діаметром 16 мм і
зовнішнім діаметром 24 мм?
Розв’язання.
Для розв’язку
задачі скористаємось законом повного
струму для симетричного контура:
.

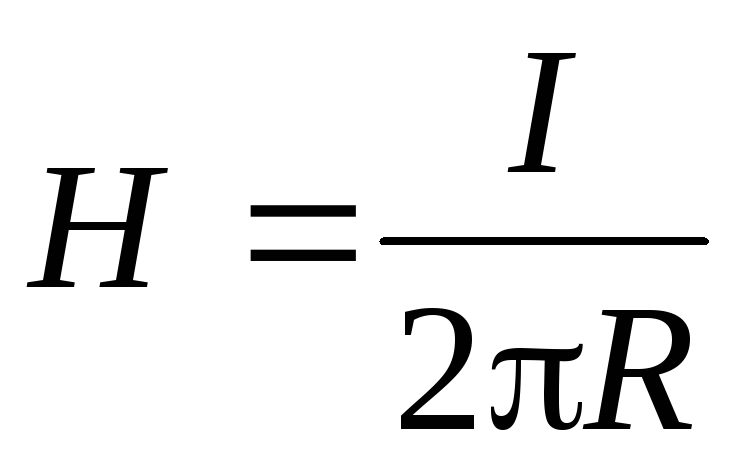

З цього рівняння знаходимо, що для
створення заданої напружності поля на
зовнішній поверхні втулки через неї
необхідно пропустити струм
.

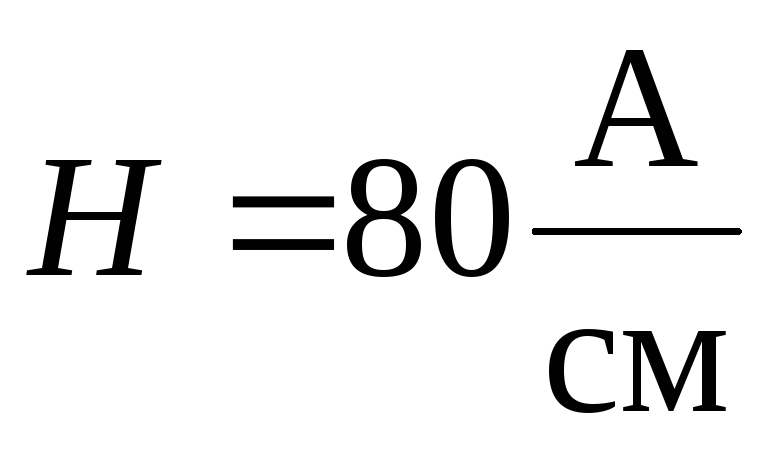

Відповідь:
.
БІЛЕТ 29
1 Інтенсивність звуку в пружному середовищі на відстані В від центра пульсуючої сфери дорівнює I. Визначити інтенсивність звуку IL на відстані L від центра сфери, якщо згасанням звуку знехтувати.
Розв'язок:
;
;

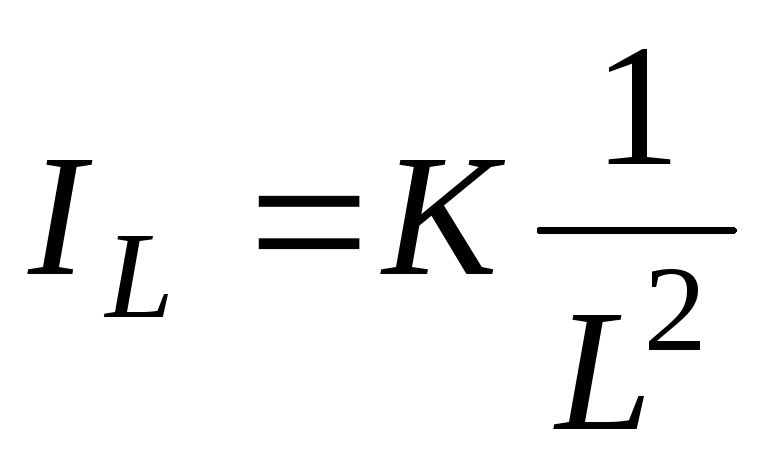

Відповідь:
2. Вивести формулу перетворення цифрового періодоміру.

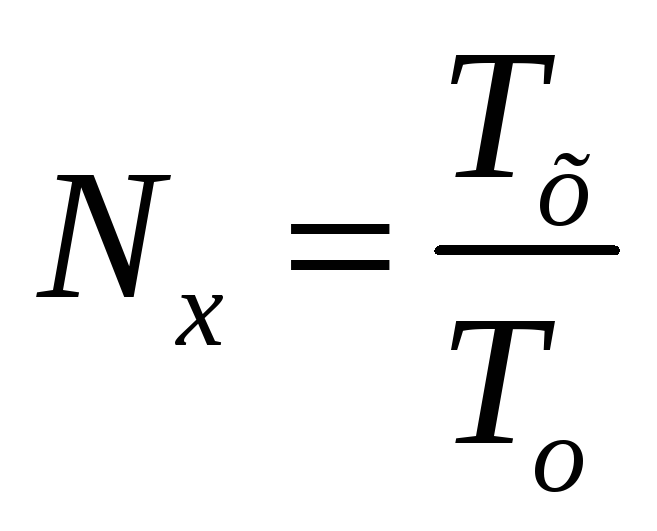

Відповідь:
3. Вимірювання магнітної індукції намагніченого ОК виконується за допомогою двох магніторезистивних перетворювачів, включених в протилежні плечі мостової схеми, яка живиться від джерела струму. Визначити напругу у вимірювальній діагоналі моста, якщо індукція магнітного поля на поверхні ОК дорівнює 0.2 Тл, опір магніторезисторів при В=0 становить 100 Ом. Мостова схема живиться від джерела струму силою 20 мА. Параметри магніторезистора: А=0.2, m=1, а рухливість зарядів матеріалу перетворювача 100 1/Тл.
Розв’язання. Напруга у вимірювальній діагоналі моста дорівнює:
Відповідь: 4 В.
БІЛЕТ 30

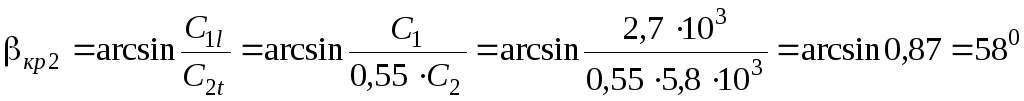

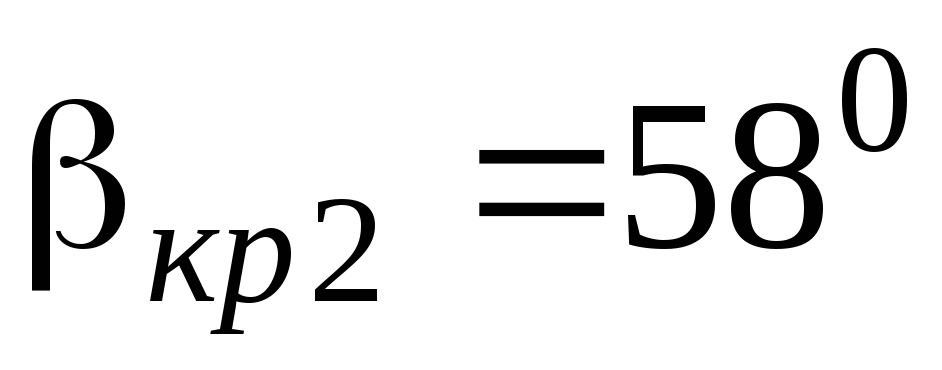

1 Швидкості розповсюдження поздовжніх акустичних хвиль в першому та другому середовищах складають відповідно Сl=2,7*103м/с та C2=5,8*103м/с . Чому дорівнює другий критичний кут?
Розв'язок:
.
Відповідь:
2. Синтезировать схему умножителя трёх разрядного кода на четырёх разрядный.
Розв’язок: див. окремий аркуш
Відповідь:
