Sобщ = S1 + S2 + S3 = 0,314 + 0,721 + 0,102 = 1,137 см.
Так как данный несущий слой грунта (ИГЭ-1) является просадочным, деформации основания определяются суммированием значений общей осадки Sобщ и просадки грунта основания Ssl. При этом просадка грунта основания Ssl определяется согласно прил. 2, п.12-17 [1] по формуле:
Ssl = εsl hsl ksl = 0,042 0,35 2,37 = 0,035 м = 3,5 см,
где εsl – относительная деформация просадочности при P = 300 кПа, εsl = 0,042 (п.11, табл. 47); hsl – толщина просадочного слоя, hsl = 0,35 м; ksl – коэффициент, т.к. bf = 2,1 м, то значение ksl определяется по формуле
(16) п.14. [1]
ksl = 0,5 +1,5 p −p psl
0
где p – среднее давление под подошвой фундамента, p = 193,98 кПа; psl – начальное просадочное давление грунта ИГЭ-1, psl = 75 кПа (п.12, табл. 47); p0 – давление, p0 = 100 кПа. Тогда
S = Sобщ + Ssl = 1,137 + 3,5 = 4,64 см.
10. Сравниваем полученное расчетное значение вероятной осадки S со значением предельных деформаций основания Su, принимаемое в зависимости от конструктивной системы здания или сооружения по прил. 4 [1] или прил. 7 настоящего учебного пособия.
S = 4,64 см < Su = 8 см, условие выполняется.
4.6.Расчет тела фундамента
4.6.1.Конструирование фундамента
Конструирование фундамента выполняем в следующей последовательности.
1. Назначаем количество и высоту ступеней фундамента, принимая их кратно 0,15 м (рис. 4.3).
Так как 0,45 м < h0pl = 0,47 м ≤ 0,9 м, то принимаем две ступени фундамента , при этом высоту первой h1 и второй h2 ступеней назначаем
равной 0,3 м, т.е. h1 = h2 = 0,3 м.
Тогда окончательная высота плитной части фундамента принимается равной hpl = 0,6 м, а окончательная рабочая высота плитной части фундамента h0pl = hpl – as = 0,6 – 0,04 = 0,56 м.
2. Назначаем размеры консолей первой с1 и второй с2 ступеней плитной части фундамента, принимая их кратно 0,15 м.
Примечания: Если данное условие не выполняется, увеличивается площадь подошвы фундамента или глубина заложения и расчёт повторяется заново.
В случае, если h0pl ≤ 450 мм, фундамент проектируют одноступенчатым, при 450 мм < h0pl ≤ 900 мм – двухступенчатым, при h0pl > 900 мм – трехступенчатым.

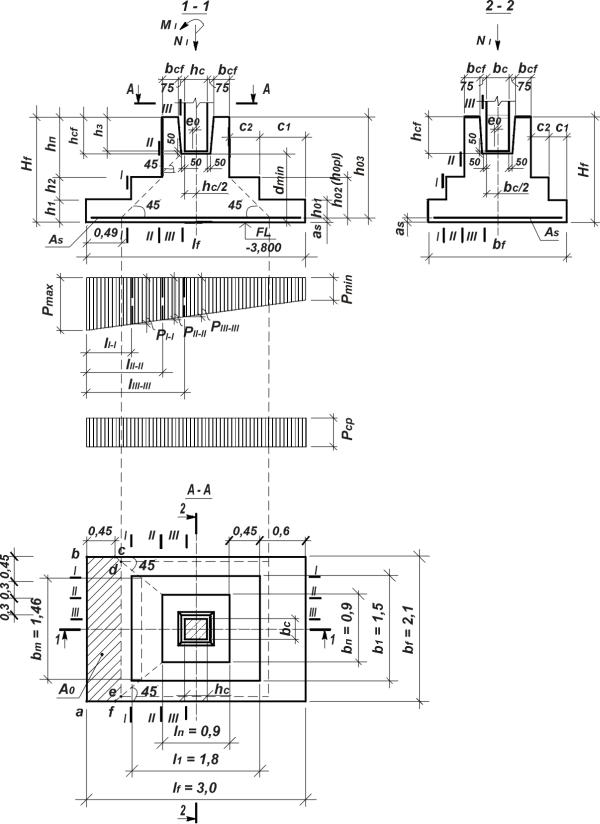

Рис. 4.3. К определению высоты фундамента, конструирование фундамента и для расчета прочности плитной части на продавливание

внаправлении действия момента – в направлении большей стороны:
с1 = (1 ÷ 2,5) h1 = 2 0,3 = 0,6 м, принимаем с1 = 0,6 м;
с2 = (1 ÷ 2,5) h2 = 1,5 0,3 = 0,45 м, принимаем с2 = 0,45 м;
внаправлении перпендикулярном плоскости действия момента:
с1 = (1 ÷ 2,5) h1 = 1,0 0,3 = 0,3 м, принимаем с1 = 0,3 м;
с2 = (1 ÷ 2,5) h2 = 1,0 0,3 = 0,3 м, принимаем с2 = 0,3 м,
где h1 и h2 – соответственно, высота первой и второй ступени фундамента.
4.6.2.Расчет прочности фундамента на продавливание
4.6.2.1.Расчет прочности плитной части на продавливание
Проверяем выполнение условия: hп – hcf ≥ 0,5(ln – hc).
Так как 0,9 – 0,5 > 0,5 (0,9 – 0,3), условие выполняется, следовательно, при стаканном сопряжении сборной колонны с фундаментом расчет на продавливание следует вести по 1-ой схеме. В этом случае продавливание плитной части рассматривается от низа колонны или подколонника на действие продольной силы NI и изгибающего момента MI.
При расчёте плитной части фундамента на продавливание рассматривается условие прочности только одной наиболее нагруженной грани пирамиды продавливания в предположении, что продавливание происходит по поверхности пирамиды, меньшим основанием которой служит площадь действия продавливающей силы, боковые грани которой начинаются у колонны и направлены под углом 45° к горизонтали (рис.
4.3):
F ≤ ϕbRbtbmh0pl = 1,0 900,0 1,46 0,56 = 735,84 кН,
где ϕb – коэффициент, для тяжелого бетона кл. В20 ϕb = 1,0; Rbt – расчетное сопротивление бетона растяжению принимается по прил. 1 [14] или прил. 8, табл. 8.1. настоящего учебного пособия, для бетона кл. В20 Rbt = 0,9 МПа; h0pl – рабочая высота плитной части фундамента, h0pl = 0,56; bm – средний размер проверяемой грани пирамиды продавливания (рис. 4.3), при bf – bc > 2h0pl определяется по формуле
bm = bc + h0pl = 0,9 + 0,56 = 1,46,
где bc – размер сечения колонны или подколонника, являющийся верхней стороной рассматриваемой грани пирамиды продавливания, bс = bп = 0,9 м (рис. 4.3); F – продавливающая сила, принимаемая равной расчетной продольной силе NI, приложенной к верхнему основанию пирамиды продавливания за вычетом отпора грунта, приложенного к нижнему основанию и сопротивляющемуся продавливанию, определяется по
Примечания: Если основание пирамиды продавливания выходит за пределы основания фундамента, то расчет на продавливание не производят.
При bf – bc ≤ 2h0pl bm = 0,5(bc +bf).

формуле:
F = pmax A0 = 175,24 1,03 = 180,5 кН,
где pmax – максимальное краевое давление под подошвой внецентренно нагруженного фундамента без учета давления грунта на его уступах, определяется по формуле
pmax = |
NI |
+ |
M I = |
960,0 |
+ |
72,0 |
=152,38 + 22,86 = 175,24 кН; |
|
bf l f |
2,1 3,0 |
3,15 |
||||||
|
|
W |
|
|
A0 – часть площади подошвы фундамента, ограниченная нижним основанием рассматриваемой грани пирамиды продавливания и продолжением в плане соответствующих ребер (прямоугольник abcdef, рис.
4.3), определяется по формуле
A0 = 0,5bf (lf – lп – 2h0pl) – 0,25(bf – bn – 2h0pl)2 =
= 0,5 2,1 (3,0 – 0,9 – 2 0,56) – 0,25 (2,1 – 0,9 – 2 0,56)2 = 1,03 м2.
Итак, F = 180,5 кН < 735,84 кН, условие выполняется, следовательно, продавливания дна стакана не произойдет и высота плитной части достаточна.
4.6.2.2. Расчет прочности нижней ступени на продавливание
Расчет прочности рабочей высоты нижней ступени h01 фундамента на продавливание осуществляется по формуле:
F ≤ ϕbRbtbmh01 = 1,0 900,0 1,76 0,26 = 411,84 кН,
где F, ϕb; Rbt; pmax; bm – см. п.4.6.2.1; т.к. bf – b1 > 2h01, то bm = b1 + h01 = 1,5 + 0,26 =
= 1,76 м, здесь b1 – верхняя грань пирамиды продавливания, b1 = 1,5 м (рис.
4.4);
h01 – рабочая высота нижней ступени фундамента, h01 = h1 – as = 0,3 – 0,04 = 0,26
м.
F = pmax A0 = 175,24 0,712 = 124,77 кН,
где A0 – площадь прямоугольника abcdef (рис. 4.4), определяется по формуле:
|
A0 = 0,5bf |
(lf – l1 – 2h01) – 0,25(bf – b1 – |
||||
|
– 2h01)2 = |
0,5 2,1 (3,0 – |
1,8 |
– |
2 0,26) – |
|
|
– 0,25 (2,1 – 1,5 – 2 0,26)2 = 0,712 м2. |
|||||
|
Итак, F = 124,77 кН < 411,84 кН, |
|||||

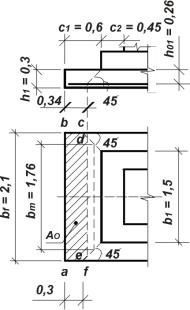

Рис. 4.4. К расчету прочности |
условие |
выполняется, |
следовательно, |
|||
нижней ступени на продавливание |
продавливания |
дна нижней |
ступени |
|||
|
фундамента не |
произойдет |
и |
высота |
нижней ступени достаточна.
Высоту нижней ступени и плитной части фундамента в направлении большей стороны подошвы фундамента не проверяем, т.к. размеры граней
плоскости продавливания больше, чем в рассмотренном выше случае.
