§ 4. Бетонирование конструкций, находящихся под водой

Особенность подводного бетонирова­ния (без водоотлива) состоит в том, что бетонную смесь во время подачи и укладки ограждают от непосредственно­го контакта с водой и тем самым защища­ют от ее размывающего воздействия.

Метод вертикально пере­мещающейся трубы (ВПТ) применяют для подводного бетонирова­ния при глубинах до 50 м.

Участок водоема ограждают шпунто­вой перемычкой либо опалубкой из же­лезобетонных оболочек или ящиков (рис. VII.30, а, б, в), на которых размещают рабочую площадку с оборудованием. Оборудование можно размещать и на плавучих средствах — понтонах, бар­жах.

Бетонную смесь марки М500 (и ниже) подают к месту укладки по трубе диа­метром до 300 мм, собранной из звень­ев с легкоразъемными соединениями. Трубу с воронкой подвешивают к тра-

версе и, когда это нужно, лебедкой под­нимают для удаления очередного звена. Подвеска допускает быстрое опускание трубы на 30...40 см (это может понадо­биться при бетонировании, чтобы пре­дотвратить попадание бетонной смеси в воду). Большие сооружения разбивают на блоки, бетонируемые несколькими трубами.

При бетонировании методом ВПТ с вибрацией на нижнем звене трубы укрепляют вибратор мощностью около 1 кВт.

Перед началом бетонирования в тру­бу вводят пакет из мешковины; затем через воронку подают бетонную смесь. Пакет, опускаясь до нижнего конца трубы, выжимает воду. Бетонную смесь с осадкой конуса 14... 18 см подают до тех пор, пока, заполнив все пространст­во блока, ее верхняя поверхность не окажется выше конца трубы на 0,8... ...1,5 м. Не прекращая подачи бетона, трубу приподнимают, чтобы ее нижний конец все время находился на 1...1,5 м в уложенном бетоне. Приостановив подачу бетона, снимают верхнее звено, переставляют воронку и возобновляют бетонирование.

Интенсивность бетонирования, м³/ (м² ■ ч), определяют из неравенства / > г/(6k), где г — радиус действия тру­бы; k — показатель сохранения подвиж­ности бетонной смеси.

Когда блок забетонирован выше уров­ня воды на 20...30 см, по достижении бетоном прочности 2,5 МПа размытую часть бетона удаляют и блок бетонируют до проектной отметки.

Метод восходящего рас­твора (ВР), или метод раздельного бетонирования, применяют при соору­жении массивов и др. Блок или стену резервуара, огражденные опалубкой и снабженные подмостями с рабочей пло­щадкой, перед бетонированием запол­няют крупным заполнителем — камнем (размером до 400 мм) при глубине до 20 м и щебнем (крупностью от 40 до 150 мм) при глубине до 50 м.

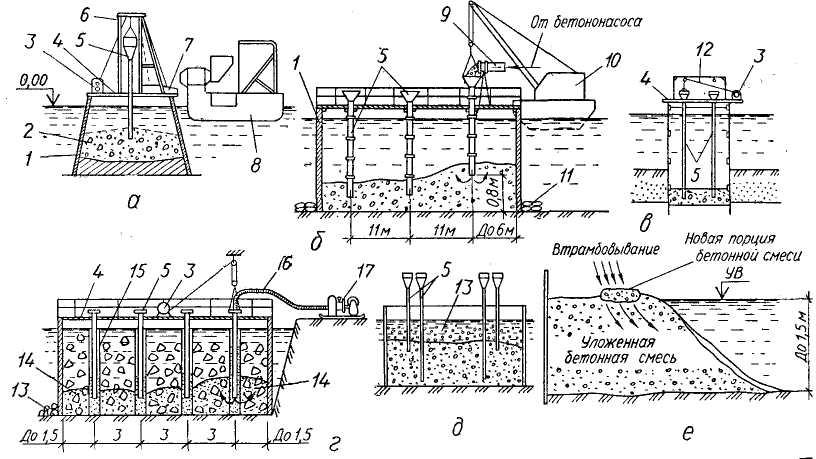

Рис. VI 1.30. Схемы подводного бетонирования:

а — бетонирование методом ВПТ (комбинированное размещение оборудования); б — то же, с размещением обо­рудования на железобетонной вертикальной опалубке и подачей бетонной смеси бетононасосом; в — то же, с размещением оборудования на шпунтовом ограждении; г — бетонирование методом ВР с шахтами; д — то же, . без шахт; е — втрамбовывание бетонной смеси; / — железобетонное ограждение; 2 — бетонируемый блок; 3 — лебедка; 4 — рабочая площадка; 5 — заливочные трубы с воронками; 6 — башенный подъемник; 7 — загру­зочный ковш подъемника; 8 — плавучий бетонный завод; 9 — бетоновод; 10 — плавучий кран; 11 — мешки с цементным раствором; 12 — трос; 13 — каменно-щебеночная отсыпка; 14 — раствор; 15 — шахта; 16 —

шланг; 17 — растворонасос

Пустоты в каменной наброске заполня­ют раствором безнапорным способом. Для этого в средней части блока через каждые 5...6 м устанавливают металли­ческие решетчатые шахты с заливочными трубами диаметром до 100 мм со съем­ными звеньями. Трубы заполняют це­ментным раствором через воронку. Рас­текаясь в нижней части блока, раствор постепенно поднимается и под воздей­ствием собственного веса отжимает во­ду и заполняет пустоты в каменной на­броске. Превышение столба раствора в трубе над уровнем раствора в блоке должно быть не меньше 1,5 -f 0,45#_в, |р где Н_ъ — высота столба воды над уров­нем раствора в блоке, м (рис. VII.30, ■ г, д).

При заполнении блока щебнем его ' заливают цементным тестом, которое по­ддают под напором (инъекционный спо-рсоб), создаваемым растворонасосом. За-| ливочную трубу устанавливают без шах-|Ты, непосредственно в щебеночную за-|сыпку. Раствор подают непрерывно, пе­риодически укорачивая заливочную тру-|бу (снимая очередное звено).

Укладку бетонной смеси й мешках применяют для выравни-Квания основания под блоки, устройства |опалубки — ограждения блока бетони-

ования и т. п.

На рис. VII.30, е показан способ втрамбовывания бетон­ной смеси в верхнюю часть возводимо­го массива при глубине воды менее 1,5 м.
