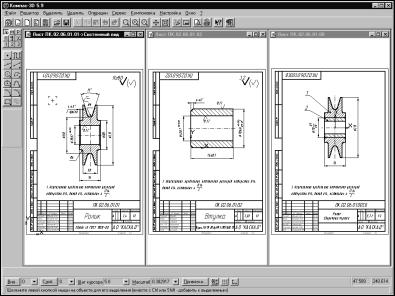

только ресурсами компьютера. Это значительно облегчает формирование сборочных чертежей и чертежей деталировок.

Рис. 6.38

Создание спецификации на сборочную единицу

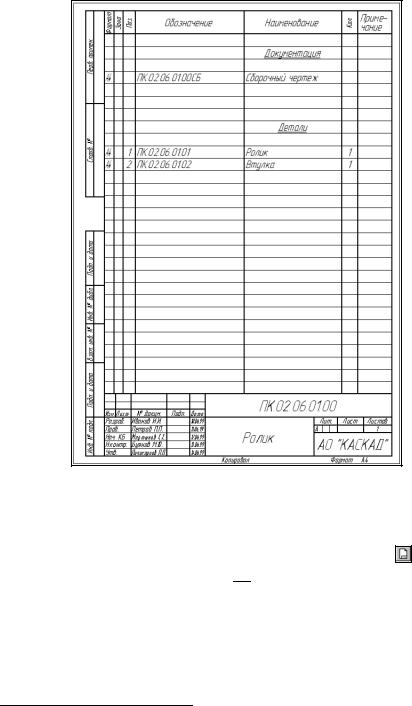

В предыдущем разделе вы создали чертеж сборочной единицы ПК.02.06.01.00.CDW (Ролик. Сборочный чертеж). Как известно, каждый сборочный чертеж должен иметь спецификацию. Согласно ГОСТ 2.102-68 именно спецификация является основным конструкторским документом для сборочных единиц. Дабы не отступать от требований стандартов, попробуем создать спецификацию к разработанному нами сборочному чертежу. Образец спецификации показан на рис. 6.39.

Рис. 6.39

В КОМПАС-ГРАФИК LT отсутствуют какие-либо специальные средства для разработки спецификаций1. Единственное, чем можно воспользоваться, это пустой бланк, который придется заполнить вручную.

2.Щелкните на кнопке Показать все на Панели управления. По умолчанию система создаст лист формата А4 вертикальной ориентации и с типом основ-

ной надписи Чертеж Конструкторский, первый лист.

Для получение бланка спецификации изменим стиль основной надписи.

3.Выполните команду Настройка – Параметры текущего листа – Параметры листа – Оформление.

1 О возможностях профессиональной версии КОМПАС-ГРАФИК при разработке спецификаций кратко сказано ниже.

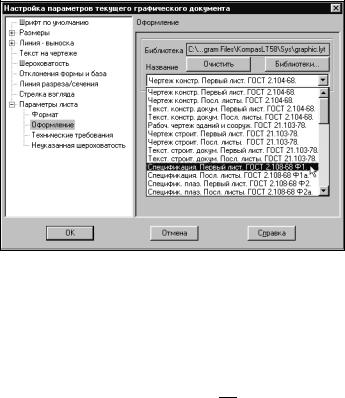

4.В правой части диалогового окна Настройка параметров текущего графического документа раскройте список стилей основных надписей, найдите строку Спецификация. Первый лист. ГОСТ 2.108-68 (Ф1) и щелчком мыши сделайте ее текущей (рис. 6.40).

Рис. 6.40

5.Щелчком на кнопке ОК закройте диалоговое окно.

Присвоим будущей спецификации имя и поместим ее в папку Block, где хранятся все чертежи данного узла. Спецификациям удобно присваивать имена, связанные с именами сборочных чертежей. Мы составляем спецификацию к сборочному чертежу Ролика ПК.02.06.01.00.CDW. Поэтому его спецификацию назовем, например, ПК.02.06.01.00.СП-1, т.е. спецификация к документу ПК.02.06.01.00, лист 1.

1. Щелкните на кнопке Сохранить документ на Панели управления.

2.Откройте папку Block.

Впапке Block есть документ с именем ПК.02.06.01.00.CDW (сборочный чертеж Ролика). Его имя и имя создаваемой спецификаций отличаются всего несколькими символами. Для сокращения времени при наборе длинного децимального номера удобно пользоваться приемом копирования имен. Скопируем имя существующего документа и добавим к нему недостающие символы.

Замечание. Эту операцию нужно выполнять очень внимательно и аккуратно. Если вы забудете добавить символы, новая пустая спецификация "накроет" собой существующий документ, что приведет к невосполнимой потере последнего.

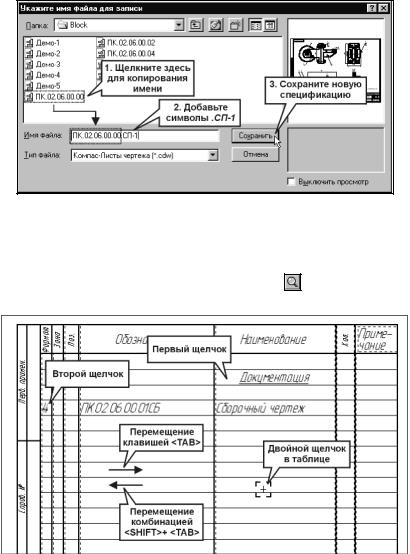

1. В списке документов папки Block щелкните на имени документа ПК.02.06.00.00 (Рис.6-41). Его имя будет скопировано в поле Имя файла.. Его имя будет скопировано в поле Имя файла.

2.В поле Имя файла добавьте недостающие символы .СП-1.

3.Щелчком на кнопке Сохранить запишите спецификацию на диск.

Рис. 6.41

Теперь можно приступить к вводу данных. Бланк спецификации состоит из таблицы для ввода данных о составе изделия и основной надписи. Активизируйте таблицу двойным щелчком мыши.

Рис. 6. 42

2.Дважды щелкните мышью в любом месте внутри таблицы. Признаком активности таблицы и ее готовности к приему данных является появление границ ячеек (они отображаются пунктирными линиями) и элементов интерфейса: Строки параметров, Панели специального управления и т.д. Кроме того, в первой ячейке таблицы появится наклонная мигающая черта – текстовый курсор.

Для ввода данных в нужную ячейку ее необходимо сделать текущей щелчком мыши. Перемещаться по ячейке строки можно и с помощью клавиатуры: клавиши

<Tab> слева направо и комбинации <Shift>+<Tab> в обратном направлении. Введем заголовок раздела Документация.

3.Щелчком мыши сделайте текущей вторую ячейку сверху в колонке Наименование. Первую строку необходимо оставить пустой. Это оговорено требованиями стандарта.

4.Введите наименование раздела Документация.

Согласно стандарту заголовок раздела должен быть подчеркнут, а сам текст располагаться по центру ячейки

5.Выделите все содержимое ячейки с помощью клавиатурной команды <Ctrl>+<A>. При этом ячейка должна выделиться цветом.

6.Включите кнопки Подчеркнутый и Центрировать в Строке параметров – выделенный текст будет подчеркнут и отцентрирован относительно границ ячейки.

Одну строку после наименования раздела также необходимо оставить пустой. В четвертой строке сверху введем данные о сборочном чертеже.

7.Сделайте текущей первую ячейку в четвертой строки сверху.

8.Введите в нее обозначение формата А4.

9.Далее в соответствующие ячейки введите данные об обозначении и наименовании документа.

10. Если вы решили прервать работу со спецификацией с сохранением введенных

данных, щелкните на кнопке Создать объект на Панели специального управления – система выйдет из режима редактирования таблицы.

11. Чтобы продолжить ввод данных, вновь дважды щелкните мышью в любом месте внутри таблицы.

Совет. Для перемещения по бланку спецификации в вертикальном направлении используйте клавиши и на вертикальной линейке прокрутки.

12. Пропустив три строки (две резервные для раздела Документация и одну пустую перед разделом Детали) введите наименование раздела Детали. Не забудьте подчеркнуть это наименование (рис. 6.43).

13. Заполните ячейки Формат, Позиция, Обозначение и Наименование для детали Ролик.

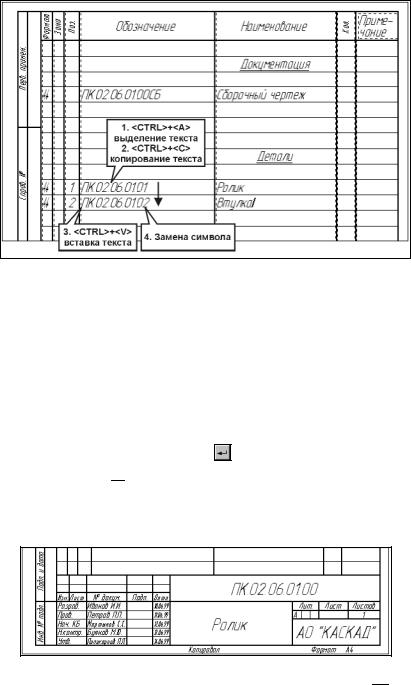

При заполнении спецификаций довольно часто содержимое отдельных ячеек отличается лишь несколькими символами. Например, в нашей спецификации обозначения чертежа детали Ролик (ПК.02.06.01.01) и детали Втулка (ПК.02.06.01.02) отличаются всего одним символом. Для сокращения времени воспользуемся командой копирования объектов через буфер обмена.

22.С помощью кнопки на вертикальной линейке прокрутки вызовите на экран основную надпись спецификации.

23.Активизируйте основную надпись двойным щелчком мыши в любом ее месте. Заполните штамп, как показано на рис. 6.44.

Рис. 6.44

24.После заполнения штампа щелкните на кнопке Создать объект на Панели специального управления – система выйдет из режима редактирования основной надписи.
