В приведенной ниже таблице 6.2 даны комментарии ко всем документам, которые вы должны создать в папке Block самостоятельно.
|
|
Таблица 6.2 |
|
|
|
|
|
Имя файла |
Наименование |
Комментарий |
|
документа |
|||
|
|
||
ПК.02.06.00.01.CDW |
Вилка |
По умолчанию данный чертеж в |
|
|
|
папке Block отсутствует. Вы долж- |
|
|
|
ны построить его сами. Последова- |
|
|
|
тельность построения приведена в |
|
|
|
главе 6. |
|
ПК.02.06.00.02.CDW |
Кронштейн |
Последовательность построения |
|
|
|
чертежа приведена в данной главе. |
|
ПК.02.06.00.03.CDW |
Планка |
Задание для самостоятельного вы- |
|
|
|
полнения. |
|
ПК.02.06.01.00.CDW |
Ролик. Сбороч- |
Последовательность построения |
|
|
ный чертеж |
чертежа приведена в данной главе. |
|
ПК.02.06.01.00.СП-1.FRW |
Ролик. Специфи- |
Последовательность построения |
|
|
кация |
фрагмента приведена в данной |
|
|
|
главе. |
|
ПК.02.06.00.00. СП-1.FRW |
Блок направ- |
Задание для самостоятельного вы- |
|
|
ляющий. Специ- |
полнения. |
|
|
фикация. |
|
Создание сборочных чертежей
В двух заданиях данного раздела вам предстоит создать чертеж ПК.02.06.01.00 сборочной единицы Ролик из рабочих чертежей ПК.02.06.01.01 детали Ролик и ПК.02.06.01.02 детали Втулка.
Затем нужно закончить построение сборочного чертежа ПК.02.06.00.00.CDW Блока направляющего, поместив в него полученное изображение Ролика в сборе со Втулкой.
Создание сборочного чертежа Ролик (ПК.02.06.01.00)

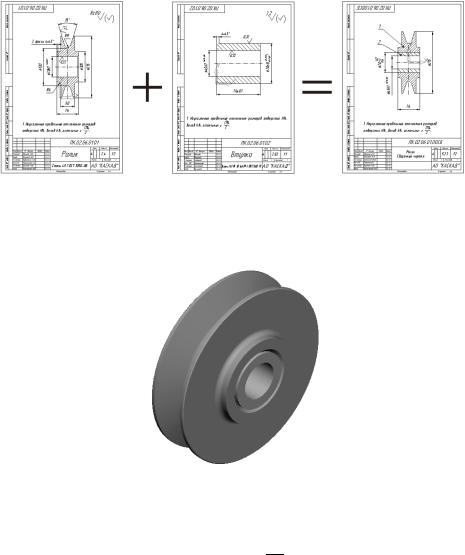

Приступим к созданию чертежа ПК.02.06.01.00 сборочной единицы Ролик. По условию задания предполагается, что рабочие чертежи входящих в нее деталей ПК.02.06.01.01 Ролик и ПК.02.06.01.02 Втулка уже созданы, т.е. нам придется воспользоваться методом проектирования "снизу вверх" (рис. 6.2).

Рис. 6.2
На рис. 6.3 показана изометрическая проекция данной сборочной единицы, выполненная в системе трехмерного твердотельного моделирования КОМПАС3D.
Рис. 6.3
Просмотрим документы ПК.02.06.01.01 Ролик и ПК.02.06.01.02 Втулка, которые являются составляющими будущего чертежа сборочной единицы.
1. Запустите КОМПАС-ГРАФИК.

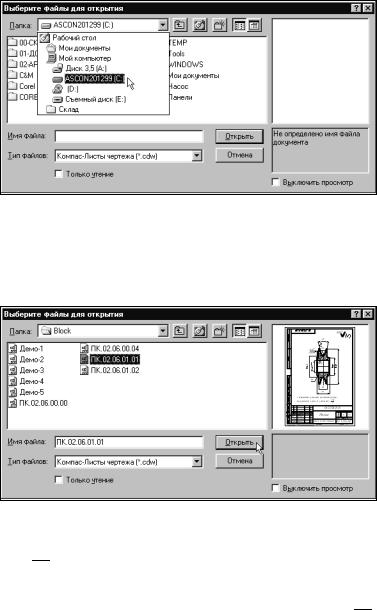

2.Щелчком на кнопке Открыть документ на Панели управления вызовите на экран диалоговое окно Выберите файлы для открытия. В диалоговом окне раскройте список поля Папка и выберите из списка значок жесткого диска С: (рис. 6.4).

Рис. 6.4
3.Далее в списках папок находите и последовательно открывайте папки
Program Files → KompasLT58 → Tutorial → Block.
4.В Папке Block найдите и выделите щелчком мыши чертеж с именем ПК.02.06.01.01 (рис. 6.5). Щелчком на кнопке Открыть в диалоговом окне откройте выделенный документ.
Рис. 6.5
5.Если после открытия окно документа занимает только часть области документов программного окна КОМПАС-ГРАФИК LT, щелчком на кнопке Развернуть в группе кнопок управления окном переключите его в полноэкранный режим.

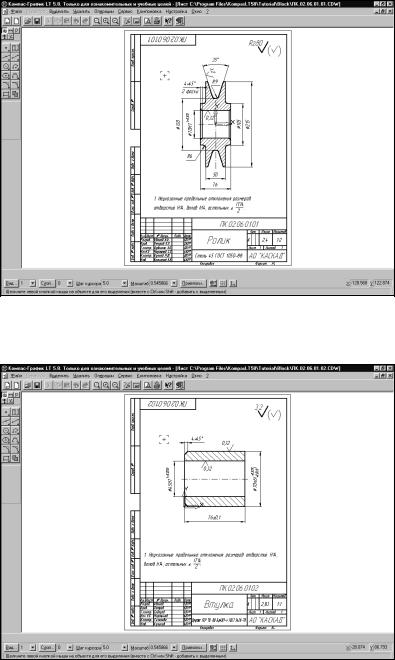

6.Если после выполнения предыдущей операции документ будет занимать только часть окна документа, щелчком на кнопке Показать все на Панели управления КОМПАС-ГРАФИК LT измените масштаб отображения таким образом, чтобы документ был виден целиком при максимально возможном масштабе (рис. 6.6).

Рис. 6.6
Это чертеж детали Ролик. Самостоятельно откройте и просмотрите документ
ПК.02.06.01.02 Втулка (рис. 6.7).
Рис. 6.7
Наконец откройте и просмотрите документ Демо-1. Это сборочный чертеж Ролика, помещенный в папку для демонстрационных целей. Именно такой чертеж
