Прекратить текущий сеанс работы КОМПАС-ГРАФИК LT можно щелчком на кнопке Закрыть программного окна (рис. 2.22) или на кнопке Завершить сеанс на Панели управления системы (рис. 2.25).

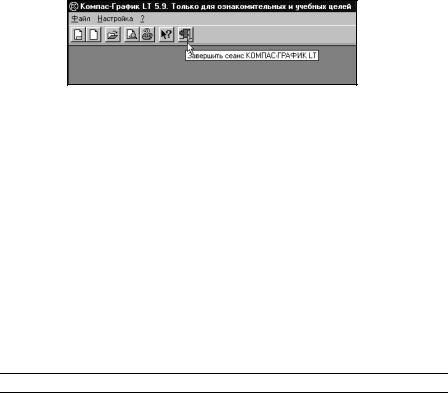

Рис. 2.25

Если в системе нет открытого окна документа или в открытом документе нет не сохраненных изменений, работа программы будет прекращена немедленно. В противном случае КОМПАС-ГРАФИК LT выдаст на экран стандартный запрос о сохранении этих изменений или отказе от них.

Закрывать текущий документ перед выходом из программы совсем не обязательно. Нужно лишь иметь в виду, что при очередном запуске система всегда воспроизводит то свое состояние, в котором она находилась при завершении предыдущего сеанса. Скажем, если вы вышли из КОМПАС-ГРАФИК LT при открытом окне документа Sample4 , то при очередном запуске это окно откроется автоматически.

Совет. Кроме того, для завершения сеанса работы с КОМПАС-ГРАФИК LT можно открыть меню Файл в Строке меню программы и выполнить из него команду Выход или использовать клавиатурную команду <Alt>+<F4> – стандартную клавиатурную комбинацию Windows для завершения работы текущей программы.

Задание. Завершите текущий сеанс работы системы любым способом.

Первое знакомство с основными элементами интерфейса КОМПАС-ГРАФИК LT

Вновь запустите КОМПАС-ГРАФИК, если он еще не запущен. В этом легко убедиться, посмотрев на Панель задач Windows. На ней должна отсутствовать соответствующая кнопка.

Совет. Старайтесь избегать одновременного запуска двух сеансов КОМ- ПАС-ГРАФИК LT.

С этого момента мы распрощаемся с папкой Samples и будем работать в другом каталоге. Вместе с программой КОМПАС-ГРАФИК LT поставляется большое количество файлов упражнений, которые находятся в папке Tutorial. Эта папка так же, как и папка Samples, автоматически создается на жестком диске при установке системы. Очередной интересующий нас документ, под именем Вал, находится там.

Щелкните на кнопке Открыть документ на Панели управления КОМ- ПАС-ГРАФИК LT. В диалоговом окне Выберите файлы для открытия щелкни-

те на кнопке Вверх для перехода в папку более высокого уровня и откройте папку Tutorial (рис. 2.26).

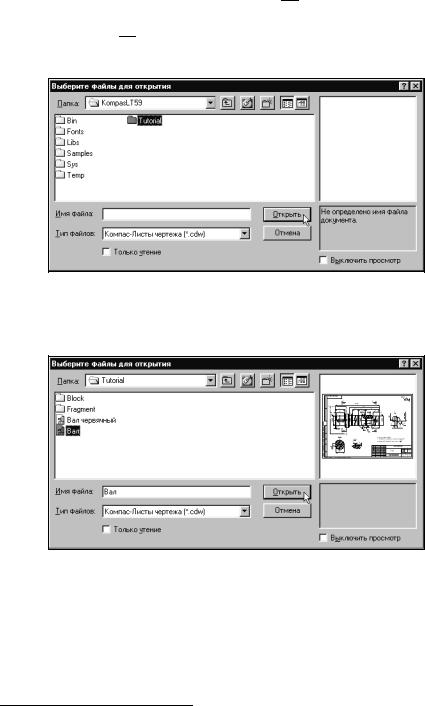

Рис. 2.26

В папке Tutorial найдите и откройте документ под именем Вал (рис. 2.27). На примере этого чертежа мы начнем знакомство с основными элементами интерфейса КОМПАС-ГРАФИК LT1.

Рис. 2.27

После запуска программы и открытия любого документа вы видите главное окно системы со всеми его основными элементами (рис. 2.28).

1 Здесь под интерфейсом понимается совокупность средств, обеспечивающих взаимодействие прикладной программы и пользователя.

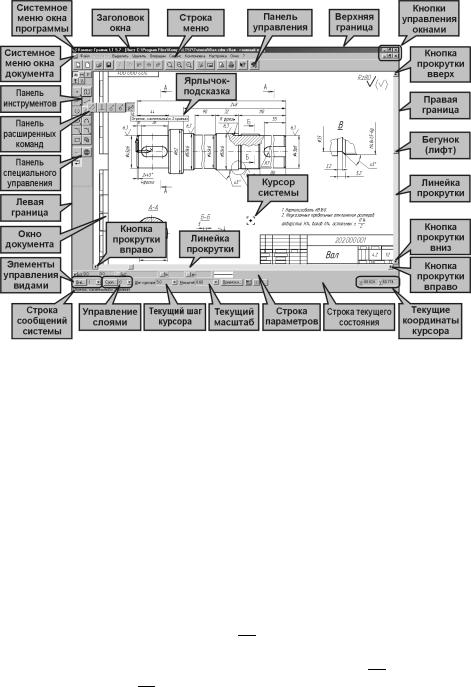

Рис. 2.28. Основные элементы интерфейса КОМПАС-ГРАФИК LT

Поскольку КОМПАС-ГРАФИК LT – это программа для операционной системы Windows (Windows-приложение), то при активизации (запуске) он также оформляется в виде окна. Это окно имеет те же стандартные элементы управления, что и другие окна Windows. Если у вас есть навыки работы в данной операционной системе или вы прочитали главу 1 настоящего руководства, то все основные элементы окна вам уже знакомы (рис. 2.26). Ниже они рассматриваются более подробно. Постарайтесь запомнить названия основных элементов окна и усвоить принципы управления ими.

Управление окном КОМПАС-ГРАФИК LT

Как и любое другое программное окно в Windows, программное окно КОМ- ПАС-ГРАФИК может быть представлено в одном из трех состояний: полноэк-

ранном, оконном и свернутом до кнопки в Панели задач. Переключение окна в одно из этих состояний осуществляется с помощью кнопок управления окном в правой верхней части окна.

1. Найдите кнопки управления программным окном КОМПАС-ГРАФИК.

Щелчком на кнопке Восстановить переключите это окно в оконный режим. При этом становятся видны границы окна, т.е. окно КОМПАС занимает

часть рабочего стола Windows, а кнопка Восстановить заменяется на кнопку Развернуть.

2.Щелчком на кнопке Свернуть сверните программное окно в кнопку на панели задач Windows (рис. 2.29). При этом программа продолжает работать, временно уступая Рабочий стол для окон других задач.

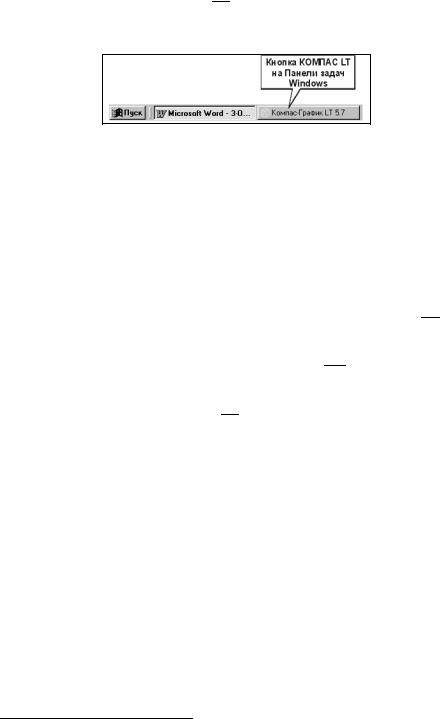

Рис. 2.29

3.Щелчком на кнопке КОМПАС-ГРАФИК LT на Панели задач Windows восстановите программное окно КОМПАС – оно по-прежнему находится в оконном режиме. Вы можете продолжать работу в программе.

Во время работы с КОМПАС-ГРАФИК может понадобиться освободить часть Рабочего стола Windows, чтобы расположить на нем окно другой программы. Этого можно добиться, управляя размером и положением программного окна на Рабочем столе Windows.

4.При необходимости переключите окно КОМПАС-ГРАФИК в оконный режим. Уменьшите его размер по ширине и высоте, перетаскивая мышью любую из его горизонтальных или вертикальных границ. При этом курсор примет вид двунаправленной горизонтальной или вертикальной стрелки .

5.Измените одновременно размеры окна по ширине и высоте, перетаскивая с помощью мыши любой из углов программного окна. При этом курсор принимает вид двунаправленной диагональной стрелки .

6.Измените положение программного окна КОМПАС на рабочем столе Windows, перетаскивая его с помощью мыши за заголовок.

7.Щелчком на кнопке Развернуть вновь разверните программное окно во весь экран.

Окно документа

Окно документа обычно занимает основную часть программного окна КОМ- ПАС-ГРАФИК LT (рис. 2.28). Здесь размещается изображение открытого вами чертежа, здесь будут появляться все новые документы, в этой области вы будете выполнять все операции, связанные с построением, оформлением или редактированием документов. Все остальные элементы программного окна занимаются обслуживанием данной области.

Заголовок программного окна

Заголовок расположен в самой верхней части окна (рис. 2.30). В нем отображается важная информация: название и номер версии программы, тип открытого документа (Лист или Фрагмент), полный путь (последовательность папок, определяющих его положение на жестком диске) и имя документа1. Если открытый до-

1 Часто полный путь и имя документа называют полным именем документа.
