текущего начала координат (в данном случае это левый нижний угол детали). В КОМПАС-ГРАФИК можно задавать координаты точек относительно текущего положения курсора. Признаком ввода относительных координат является наличие символа ^ перед значением координаты.

1. Известным вам способом переместите курсор в точку р4 с абсолютными координатами X=50; Y=45.

2.С помощью клавиатурной команды <Alt>+<x> активизируйте поле Текущая координата X курсора, введите значение ^12.3. Нажатием на клавишу <Tab> сделайте активным соседнее поле Текущая координата Y курсора, введите значение ^-10.8 и нажмите клавишу <Enter>. Курсор должен переместиться точно в точку р5.

Замечание. Относительные и абсолютные координаты курсора можно задавать как со знаком «плюс», так и со знаком «минус». В данном случае величину смещения по оси Y ^-10.8 нужно ввести со знаком «минус», так как перемещение выполняется в направлении, противоположном положительному направлению оси Y.

При задании положения курсора можно комбинировать ввод абсолютных и относительных координат.

Задание. Переместите курсор в точку р7, положение которой по оси X задано абсолютно: X=65, а по оси Y положение задано относительно точки р6 с абсолютными координатами (X=80; Y=34.2).

1. Способом задания абсолютных координат переместите курсор в точку р6 с координатами X=80; Y=34.2.

2.С помощью клавиатурной команды <Alt>+<x> активизируйте поле Текущая координата X курсора, введите значение 65. Нажатием на клавишу <Tab> сделайте активным соседнее поле Текущая координата Y, введите значение ^-20 и нажмите клавишу <Enter>. Курсор должен переместиться точно в точку р7.

Замечание. При выполнении данного упражнения мы не обращались ни к одной из команд Инструментальной панели. Поэтому перемещение курсора не привело к вводу точек или созданию какихлибо объектов – вы лишь перемещали курсор в определенную точку документа. Возможно, задавать положение курсора путем ввода его координат показалось вам слишком сложным. Не волнуйтесь – на практике этот способ используется не слишком часто.

Использование привязок

В процессе работы над чертежом у пользователя постоянно возникает необходимость точно установить курсор в различные точки элементов, уже существующих на чертеже, иными словами, выполнить привязку к точкам или объек-

там. Основная ошибка начинающих пользователей заключается в том, что они выполняют эту операцию «на глаз».

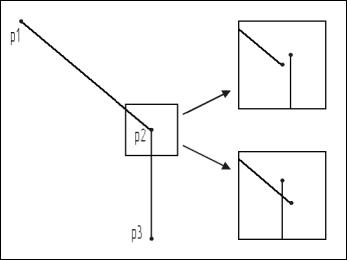

Предположим, оператор начертил отрезки р1-р2 и р2-р3 (рис. 2.18), которые должны иметь общую точку р2. Начальная точка р2 второго отрезка была задана «на глаз». На первый взгляд, построение выполнено без ошибок. Скорее всего, и при выводе на печать отрезки будут выглядеть совмещенными. Однако, если увеличить область вокруг точки р2 в несколько десятков раз (или в несколько сотен раз), возможно, вы увидите одну из следующих картин (рис. 2.122):

Рис. 2.122

С точки зрения системы не важно, чему равна величина смещения отрезков: 10 мм или 0,1 мм – главное, что смещение есть. Наличие подобных пересечений или разрывов на чертеже будет иметь самые неприятные последствия: ошибки при простановке размеров, штриховке областей и т.д. Кроме того, если ваш электронный чертеж будет передаваться в автоматизированную систему технологического назначения, например в систему подготовки управляющих программ для станков с ЧПУ, наличие разрывов или пересечений в контурах деталей приведет к сбою в работе технологической системы.

Поэтому при использовании любой графической системы описанный выше способ черчения оказывается совершенно неприемлемым. Залог правильного и безошибочного черчения состоит в том, чтобы переложить проблему совмещения объектов на саму систему путем использования специальных команд привязки.

Замечание. Если при черчении вы не используете привязки, значит, Вы чертите неверно.

Понятие привязки неразрывно связано с понятием характерных точек объектов. Такими точками в КОМПАС-ГРАФИК являются точки, определяющие геометрию объекта или его положение на чертеже. В приведенной ниже таблице 2.3

даны основные геометрические объекты КОМПАС-ГРАФИК и их характерные точки.

Таблица 2.3

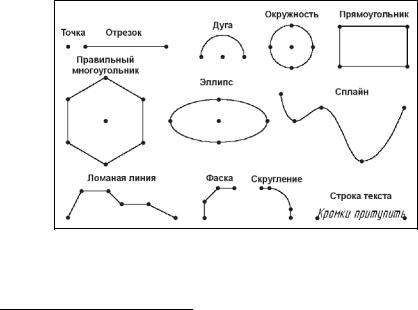

На рис. 2.123 характерные точки основных геометрических объектов, доступные для выполнения привязок, показаны явно. При обычном черчении они, разумеется, не видны1. Однако Вы должны постоянно помнить об их существовании и при необходимости использовать для выполнения операций привязки.

Рис. 2.123

1 Характерные точки объектов в виде узелков управления становятся видны при выполнении процедур выделения или редактирования объектов, о чем говорится в Главе 3 «Быстрый старт».
