мещаться по списку изменений в обоих направлениях, добиваясь нужного состояния документа.

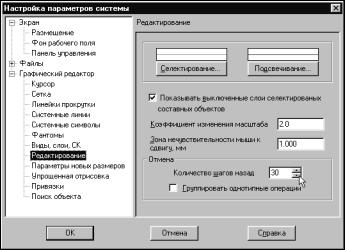

Система запоминает определенное количество команд, которые можно отменить или повторить. Этот системный параметр называется Количеством шагов назад. Вы сами можете задать значение этого параметра. Для этого выполните команду Настройка – Настройка системы – Графический редактор – Редак-
тирование. Далее в поле Количество шагов назад задайте число команд, которые нужно запомнить (рис. 3.10).
Рис. 3.10
Совет. Не стоит задавать слишком большое значение количества отменяемых действий. Это приведет к дополнительному расходу ресурсов операционной системы и может замедлить работу КОМПАС– ГРАФИК.
Использование вспомогательных построений
Как вы уже знаете, для обеспечения точного черчения при построении геометрических объектов необходимо использовать глобальные, локальные и клавиатурные привязки. С их помощью можно быстро установить курсор в характерные точки существующих объектов на чертеже.
Если нужная точка отсутствует в явном виде, ее всегда можно вывести с помощью вспомогательных построений.
Вспомогательные построения являются полным аналогом тонких линий, используемых конструктором при черчении на кульмане, и чрезвычайно широко применяются при работе в КОМПАС–ГРАФИК LT.

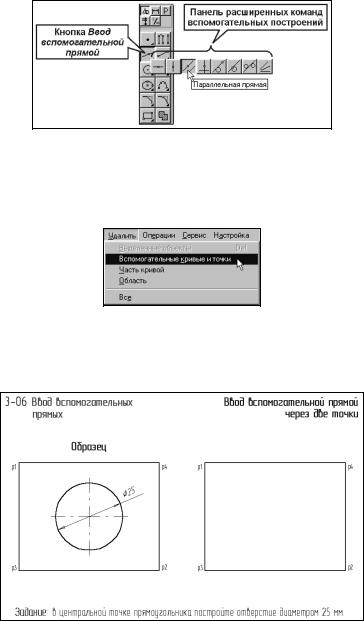

Средства построения вспомогательных прямых включают в себя кнопку Ввод вспомогательной прямой и связанную с ней Панель расширенных команд вспомогательных построений (рис. 3.11).
Рис. 3.11
После выполнения вспомогательных построений и создания на их основе основных геометрических объектов, вспомогательные линии можно быстро удалить с экрана с помощью команды Удалить – Вспомогательные кривые и точки
(рис. 3.12).
Рис. 3.12
Упражнение № 3-06. Ввод вспомогательной прямой через две точки
Рис. 3.13
Данная команда позволяет начертить одну или несколько вспомогательных прямых линий по двум точкам, через которые они проходят. При создании пря-

мых можно указать положение точек непосредственно на чертеже или ввести значения координат точек и угла наклона в полях Строки параметров (рис. 3.14).
Рис. 3.14
Если вы хотите, чтобы при вводе прямой были вычислены и проставлены точки ее пересечения со всеми кривыми текущего вида, включите кнопку Точки пересечений в Строке параметров объектов. При этом кнопка изменит свой внешний вид. Повторное нажатие кнопки отключает простановку точек.
Завершить ввод вспомогательных прямых можно, нажав клавишу <Esc> или кнопку Прервать команду на Панели специального управления.
Задание. В центральной точке прямоугольной пластины постройте отверстие диаметром 25 мм.
Вы уже знаете, как построить окружность по центру и радиусу. Проблема состоит в том, что нам не известно положение центральной точки окружности и поэтому нельзя использовать механизм привязок. Это типичная ситуация, когда нужную точку легко определить с помощью вспомогательных построений. Для этого нужно построить две вспомогательные линии, являющиеся диагоналями прямоугольника. Точка пересечения эти линий и будет искомой точкой.
1. Включите кнопку Вспомогательная прямая на странице Геометрия.
2.В ответ на запрос системы Укажите первую точку вспомогательной пря-
мой мышью переместите курсор в точку р1 – верхний левый угол прямоугольника. После срабатывания глобальной привязки Ближайшая точка щелчком мыши зафиксируйте точку.
3.В ответ на запрос системы Укажите вторую точку вспомогательной пря-
мой переместите курсор на точку р2 – правый нижний угол прямоугольника – и зафиксируйте точку.
4.Аналогичным образом постройте вторую диагональ прямоугольника.
Точка пересечения построенных вспомогательных прямых является искомой точкой центра прямоугольника.
5.Включите кнопку Ввод окружности на странице Геометрия Инструментальной панели.
6.В Строке параметров в поле Радиус окружности введите значение радиуса 12.5 мм. Для автоматической генерации осей симметрии включите кнопку
Отрисовка осей .

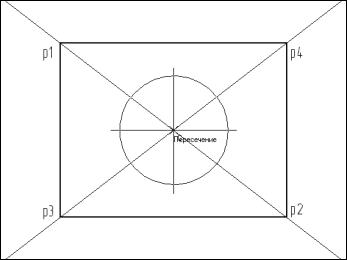

7.С помощью привязки Пересечение (рис. 3.15) зафиксируйте центр окружности – окружность построена.

Рис. 3.15
Замечание. Обратите внимание, что построенные вспомогательные прямые являются именно линиями, а не отрезками. Они обязательно пересекут весь документ от начала до конца, создавая точки пересечения или касания с другими объектами чертежа. Эти точки также можно использовать в качестве объектов привязки.
8.После окончания построения окружности вспомогательные прямые больше не нужны. Удалите их с помощью команды Удалить – Вспомогательные кривые и точки.
Совет. Старайтесь своевременно удалять те вспомогательные прямые, которые уже были использованы для построений. В противном случае они будут загромождать чертеж и мешать работе.
