Упражнение № 3-43. Использование линий выноски для обозначения сварных швов

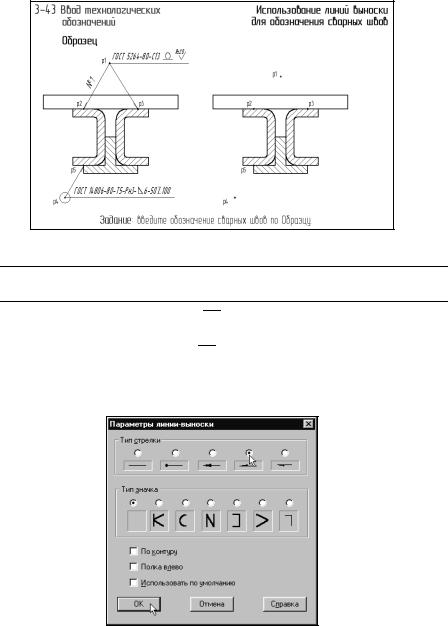

Рис. 3.222
Задание. Введите обозначение верхнего сварного шва, как это показано на Образце.
1. Включите кнопку Линия-Выноска
.
2.Укажите точку начала полки в точке р1.
3.Щелкните на кнопке Параметры
.
4.В диалоговом окне Параметры линии-выноски включите кнопку Наруж-
ный сварной шов в группе Тип стрелки (рис. 3.223). Щелчком на кнопке ОК
закройте диалоговое окно.
Рис. 3.223
5.Для формирования ответвлений последовательно укажите точки р2 и р3.
6.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст.
7.В текстовое поле 1 введите текст ГОСТ 5264-80-С13 и нажмите клавишу <Пробел>.
Рис. 3.224
8.Для ввода знака снятия усиления шва щелкните на кнопке Вставить специальный знак
. Нужный вам знак находится в разделе Швы сварных соединений диалогового окна Спецзнак (рис. 3.225).
Рис. 3.225
9.Нажмите клавишу <Пробел>. Для ввода обозначения шероховатости поверхности шва вновь щелкните на кнопке Вставить специальный знак
. Нужный знак находится в разделе Шероховатость (рис. 3.226).
Рис. 3.226
10. Введите с клавиатуры значение шероховатости Rz20.
11. Щелчком мыши сделайте текущим поле 3, которое предназначено для ввода текста над первым ответвлением.
12. Для ввода номера шва щелкните на кнопке Вставить специальный символ
на Панели управления.
13. В диалоговом окне Символ раскройте список шрифтов в нижней части окна и выберите из списка шрифт GOST type A1 (Рис.3-227).
Рис. 3.227
14. Найдите в таблице символ №, щелчком мыши сделайте его текущим и нажмите кнопку ОК.
15. После этого вернитесь в диалоговое окно Введите текст, которое должно выглядеть следующим образом (рис. 3.228):
Рис. 3.228
16. Если содержимое полей сформировано правильно, щелчком на кнопке ОК закройте окно.
17. Щелчком на кнопке Создать объект
на Панели специального управления закончите построение линии выноски.
18. Завершите работу команды щелчком на кнопке Прервать команду
.
Задание. Самостоятельно введите обозначение нижнего сварного шва, как показано на Образце.
1 Этот шрифт входит в комплект поставки КОМПАС-ГРАФИК LT и устанавливается на Ваш компьютер при инсталляции системы.
Упражнение № 3-44. Ввод обозначений линий выноски с редактированием ответвлений

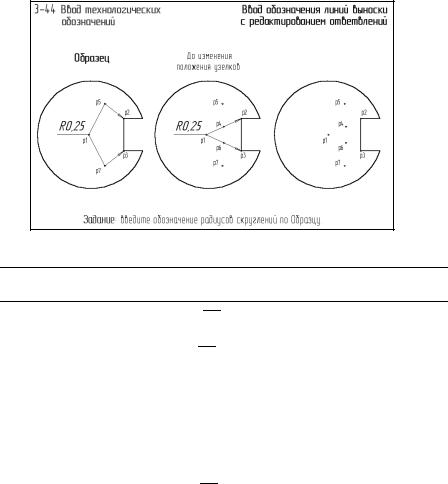

Рис. 3.229
Задание. Введите обозначение радиуса скруглений с изломами ответвлений, как показано на Образце.
1. Включите кнопку Линия-Выноска
.
2.Укажите точку начала полки в точке р1.
3.Щелкните на кнопке Параметры
.
4.Для формирования двух ответвлений последовательно выполните привязку и зафиксируйте точки р2 и р3.
5.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст. В текстовое поле 1 введите текст R0.25. Щелчком на кнопке ОК закройте диалоговое окно.
По умолчанию при формировании линии выноски система располагает полку справа от точки начала полки. Измените направление расположения полки.
6.Щелкните на кнопке Параметры
. В диалоговое окно Параметры линии выноски включите опцию Полка влево в нижней части окна (рис. 3.230). Щелчком на кнопке ОК закройте диалоговое окно.
Рис. 3.230
На этом этапе у вас должна получиться обычная линия выноски с двумя ответвлениями, оформленная в виде фантома (средний рисунок в файле-задании).
7.Для изменения конфигурации верхнего ответвления нажмите кнопку Редактировать ответвления
на Панели специального управления.
После этого в характерных точках линии выноски система сгенерирует узелки управления, оформленные в виде небольших черных квадратов (рис. 3.231).
8.Мышью поставьте курсор на средний узелок верхнего ответвления (в точке р4). При этом курсор примет форму четырехсторонней стрелки.
9.В этот момент нажмите левую кнопку мыши и, не отпуская ее, перемещайте курсор по направлению к точке р5. Вы увидите, как система начнет формировать излом в средней точке верхнего ответвления. После перемещения узелка в точку р5 отпустите клавишу мыши.
Рис. 3.231
10. Самостоятельно сформируйте излом в средней точке нижнего ответвления.
