Рис. 3.214
Упражнение № 3-41. Ввод обозначения линий выноски

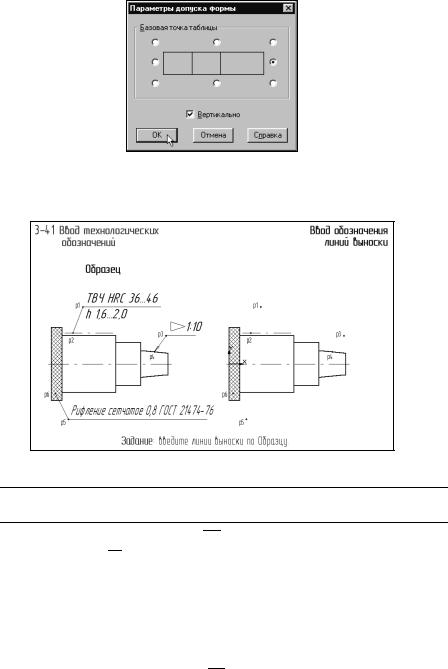

Рис. 3.215
Задание. На чертеже детали проставьте обозначение термообработки поверхности ТВЧ HRC 36...46, как показано на Образце.
1. Нажмите кнопку Линия-Выноска на странице Размеры и технологиче-
ские обозначения Инструментальной панели.
2.В ответ на запрос системы Укажите точку начала полки щелкните в точке р1 – указанием именно этой точки начинается построение линии выноски.
Теперь система ожидает ввода точки начала ответвления. Попробуйте перемещать курсор по рабочему полю – вы увидите фантом строящейся линии выноски. По умолчанию на конце линии выноски система автоматически генерирует стрелку. Поменяйте вариант окончания линии выноски.

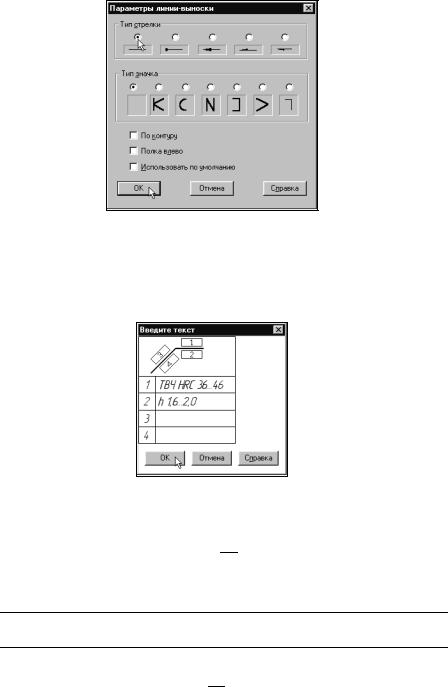

3.Щелчком на кнопке Параметры на Панели специального управления вызовите на экран диалоговое окно Параметры линии выноски (рис. 3.216).
4.Включите кнопку Простая линия в группе Тип стрелки и щелчком на кнопке ОК закройте окно.

Рис. 3.216
5.В ответ на запрос системы Укажите точку начала ответвления выполни-
те локальную привязку Точка на кривой к линии обозначения термообработки поверхности, например, в точке р2.
6.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст (рис. 3.217).
Рис. 3.217
7.В текстовое поле 1 введите текст над полкой ТВЧ HRC 36...46, а в текстовое поле 2 введите текст под полкой h 1,6...2,0 (рис. 3.217). Щелчком на кнопке ОК закройте диалоговое окно.
8.Щелчком на кнопке Создать объект на Панели специального управления закончите построение линии выноски. Команда остается в активном состоянии.
Задание. На коническом участке детали проставьте обозначение конусности 1:10.
1. В ответ на запрос системы Укажите точку начала полки щелкните в точке р3.

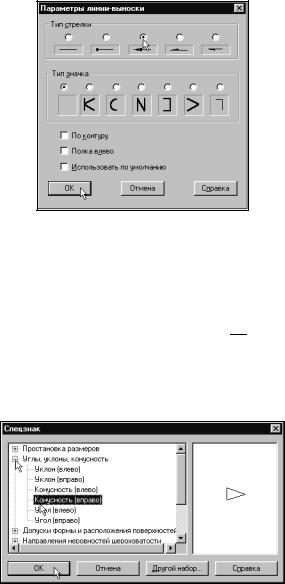

2.Щелчком на кнопке Параметры на Панели специального управления вызовите на экран диалоговое окно Параметры линии выноски (рис. 3.218). Включите кнопку Стрелка в группе Тип стрелки. Щелчком на кнопке ОК закройте окно.

Рис. 3.218
3.В ответ на запрос системы Укажите точку начала ответвления выполни-
те локальную привязку Точка на кривой к конической шейке детали в точке р4.
4.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст. В текстовое поле 1 нужно ввести знак конусности.
5.Щелчком на кнопке Вставить специальный знак на Панели управления вызовите на экран диалоговое окно Спецзнак (рис. 3.219).
6.В диалоговом окне Спецзнак раскройте раздел Углы, уклоны, конусность. Щелчком мыши сделайте текущей строку Конусность (вправо). Щелчком на кнопке ОК закройте диалоговое окно.
Рис. 3.219
7.Введите с клавиатуры остальной текст 1:10. Щелчком на кнопке ОК закройте диалоговое окно (рис. 3.220).

Рис. 3.220
8.Щелчком на кнопке Создать объект на Панели специального управления закончите построение линии выноски. Команда остается в активном состоянии.
Задание. Самостоятельно проставьте обозначение рифления поверхности Рифление сетчатое 0,8 ГОСТ 21474-76.
Совет. В момент заполнения текстовых полей система переходит в режим текстового редактора, и вы можете пользоваться всеми средствами управления текстом и его параметрами. Для сокращения длины введенной строки выделите ее с помощью клавиатурной команды
<Ctrl>+<A>. Затем щелкните на кнопке раскрытия списка Сужение в Строке параметров. В раскрывшемся списке выберите значение 0.75. После этого символы в надписи изменят свою ширину.
Упражнение № 3-42. Использование линий выноски для обозначения радиусов
Рис. 3.221

Задание. Проставьте обозначение радиуса скругления в углах шпоночного паза, как это показано на Образце.
Команда Линия выноски является универсальным средством оформления в КОМПАС-ГРАФИК LT. Кроме своего непосредственного назначения, она может применяться в самых разных ситуациях, например при простановке радиусов. Конечно, для этого имеется и специальная команда. Однако, если радиус дуги слишком мал или отсутствует вовсе, следует воспользоваться именно командой
Линия выноски.
1. Нажмите кнопку Линия-Выноска на странице Размеры и технологиче-
ские обозначения Инструментальной панели.
Совет. В большинстве случаев точку начала полки достаточно указывать щелчком мыши «на глаз». Если же нужно точно задать расположение полки, можно ввести ее координаты в соответствующие поля Строки параметров или воспользоваться командами привязки.
Попробуйте расположить полку точно на уровне оси симметрии шпоночного паза.
2.Проверьте и при необходимости установите значение текущего шага в Строке текущего состояния равным 5 мм .
3.В ответ на запрос системы Укажите точку начала полки поместите курсор приблизительно в точку р1 – правый конец горизонтальной оси симметрии сечения – и отпустите мышь.
4.Нажатием на клавишу <5> дополнительной клавиатуры выполните привязку к точке р1.
5.Переместите курсор на 10 мм вправо. Для этого дважды нажмите на клавишу <→>. После этого курсор должен оказаться в точке р2, которую мы примем за точку начала полки.
6.Нажатием на клавишу <Enter> зафиксируйте точку.
По умолчанию на конце линии выноски система автоматически генерирует стрелку – в данном случае этот вариант вас устраивает.
7.В ответ на запрос системы Укажите точку начала ответвления последо-
вательно укажите с помощью привязки Ближайшая точка точки р3 и р4.
8.Щелчком на поле Ввод текста в Строке параметров вызовите на экран диалоговое окно Ведите текст. В текстовое поле 1 введите текст R 0.3. Щелчком на кнопке ОК закройте диалоговое окно.
9.Щелчком на кнопке Создать объект закончите построение линии выноски.
