•перемещая курсор на рабочем поле клавишами управления курсором;

•задав ее координаты в полях Строки параметров;

•выполнив привязку к характерным точкам существующих объектов.

Если исходное либо конечное положение базовой точки отсутствует в явном виде, его можно определить с помощью вспомогательных построений. После фиксации нового положения базовой точки будет выполнено перестроение выделенных геометрических объектов.

1. Включите кнопку Деформация сдвигом .

2.Сформируйте рамку деформации, как показано в задании или на рис. 3.180.

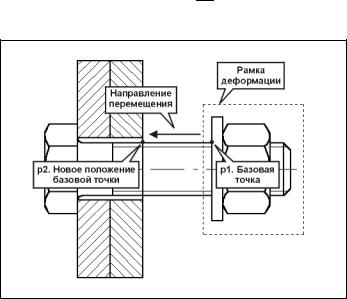

Рис. 3.180

3.В ответ на запрос системы Укажите базовую точку для сдвига с помощью привязки Ближайшая точка укажите точку р1 на теле болта (рис. 3.180).

4.В ответ на запрос системы Укажите новое положение базовой точки с

помощью привязки Пересечение укажите точку р2 на правой детали пакета.

Совет. Рядом с точкой р2 находятся еще две точки, которые удовлетворяют условию Ближайшая точка и Пересечение. Для надежного выбора нужной точки увеличьте область вокруг точки р1 либо воспользуйтесь локальной привязкой Пересечение.

5.Завершите работу команды.

Построение плавных кривых

Команда Ввод кривой Безье на странице Геометрия Инструментальной панели (рис. 3.181, слева) позволяет построить одну или несколько плавных кривых. Кривые могут быть как разомкнутыми, так и замкнутыми. Построенная кривая является единым объектом чертежа.

Положение характерных точек линий можно изменять непосредственно в процессе черчения. Для этого нажмите кнопку Редактировать точки на Панели

специального управления (рис. 3.181, слева), а затем перетаскивайте курсором нужные точки линии. Для выхода из режима редактирования точек выключите кнопку.

Для изменения стиля отрисовки линий щелкните левой кнопкой мыши на поле Текущий стиль в строке параметров объектов (рис. 3.181, справа). На экран будет выведен диалог выбора стиля линии.

Рис. 3.181

Для фиксации начерченной линии нажмите кнопку Создать объект на Панели специального управления.

Упражнение № 3-35. Построение линии разрыва с помощью команды Ввод кривой Безье.

Рис. 3.182

Задание. На чертеже детали Пластина постройте две линии разрыва, удалите участок контура между ними и проставьте линейный размер

200 мм.

Данная деталь была построена с помощью команды Ввод прямоугольника при включенной кнопке Отрисовка осей . Затем с помощью команды Парал-

лельная прямая было определено положение центров отверстий и построены окружности.

Так как после построения разрыва горизонтальная симметрия детали станет неявной, удалите вертикальную ось симметрии. Сделать это сразу не удастся, так как оси симметрии оформлены значком Обозначение центра и с точки зрения системы являются единым целым.

1. Выделите щелчком мыши системный значок Обозначение центра и выполните команду Операции – Разрушить. После этого системный макроэлемент распадется на два независимых отрезка.

2.Выделите вертикальный осевой отрезок щелчком мыши и нажатием на клавишу <Delete> удалите его.

Теперь построим линии разрыва.

1. Включите кнопку Ввод кривой Безье .

2.Щелчком мыши в поле Текущий стиль установите для построения кривой стиль линии Тонкая.

Замечание. Так как после построения кривой контур детали будет подвергаться усечению, очень важно правильно указать положение начальной точки р1 и конечной точки р2 кривой.

3.В ответ на запрос системы Укажите начальную точку кривой с помощью локальной привязки Точка на кривой укажите точку р1 на верхнем горизонтальном отрезке детали (рис. 3.183).

Рис. 3.183

4.Далее в ответ на запросы системы Укажите следующую точку кривой введите "на глаз" несколько промежуточных точек.

5.Конечную точку р2 вновь укажите с помощью локальной привязки Точка на кривой.

6.Щелчком на кнопке Создать объект на Панели специального управления создайте построенную кривую.

7.Самостоятельно постройте линию разрыва р4-р3.

Совет. Вторую кривую можно быстро построить с помощью команды Ко-

пирование на странице Редактирование Инструментальной панели.

8.С помощью команды Усечь кривую на странице Редактирование удалите участки отрезков между кривыми. Положение мишеней при выполнении усечения показано на рис. 3.184.

Рис. 3.184

Постройте горизонтальный линейный размер, определяющий длину детали.

1. Включите кнопку Линейный размер на странице Размеры и технологические обозначения .

2.Укажите точки р5 и р6 начала выносных линий. Система, как обычно, вернет реальное значение размера 55 мм.

3.Для изменения значения размера щелкните в поле Размерная надпись в Строке параметров.

4.В диалоговом окне Задание размерной надписи (рис. 3.185) отключите флажок Авто. В поле Значение вручную введите нужное значение размера 200 и щелкните на кнопке ОК.

5.Задайте положение размерной линии, как показано на Образце.

6.Завершите работу команды .
