Изменение параметров вида

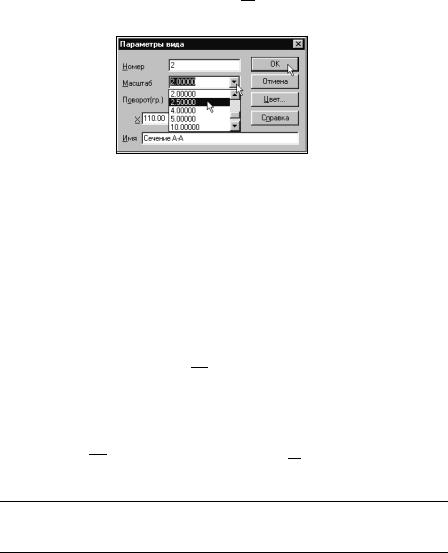

3.В диалоговом окне Параметры вида (рис. 3.138) щелкните на кнопке раскрытия списка стандартных масштабов и выберите из списка значение 2.5000. Нажмите кнопку ОК.

Рис. 3.138

Вы вернетесь в окно документа. Изображение сечения А-А увеличится в соответствии с новым значением масштаба вида. Номинальные значения размеров при этом остались без изменений, как того требуют правила оформления чертежей.

Совет. В любой момент масштаб любого вида можно изменить. Тем не менее, рекомендуется окончательно определиться с масштабами всех видов до того, как начать их оформление. Дело в том, что при изменении масштаба системе не всегда удается корректно определить положение размеров и прочих элементов оформления. При значительном изменении масштаба может потребоваться ручная корректировка.

4.Щелчком на кнопке Отменить восстановите исходное значение масштаба вида.

Замечание. Изменение масштаба вида не приводит к изменению истинных размеров геометрических объектов. Для реального изменения размеров следует пользоваться командой Масштабирование

на странице Редактирование Инструментальной панели.

Задание. Измените вид № 1, в котором хранится главный вид вала, установив для него новое значение точки привязки вида X=70, Y=100 и угла поворота вида 15°.

1. Сделайте текущим вид № 1.

2.Выполните команду Компоновка – Параметры текущего вида... .

3.В диалоговом окне Параметры вида (рис. 3.139) в поле Поворот введите новое значение угла поворота 15°.

4.В поле Х введите новое значение координаты точки привязки вида по оси Х 70. В поле Y введите новое значение координаты точки привязки вида по оси Х 100. Нажмите кнопку ОК.

Рис. 3.139

Положение вида на чертеже изменилось в соответствии с новыми значениями параметров (рис. 3.140). Обратите внимание на то, что вместе с видом повернулся и системный значок начала координат вида.

Рис. 3.140

5.С помощью клавиатурной команды <Ctrl>+<k> измените форму представления курсора со стандартной ловушки на перекрестье. При такой форме курсора хорошо заметно, что изменение угла поворота вида приводит к повороту его системы координат.

6.Щелчком на кнопке Отменить восстановите исходные значения параметров вида. Повторно выполните клавиатурную команду <Ctrl>+<k> для восстановления стандартной формы курсора.

Перемещение видов и компоновка чертежа

Над видами можно выполнять те же операции редактирования, что и над отдельными объектами или группами объектов, из которых они состоят. Можно копировать, удалять, поворачивать виды целиком с помощью команд со страницы Редактирование Инструментальной панели.

В этом смысле особый интерес представляет простое перемещение видов, что позволяет оптимально располагать их на листе чертежа. Ниже мы продемонстрируем, как следует правильно выполнять перемещение видов. Для этого мы используем способ простого перемещения объектов при помощи мыши. Этот способ является универсальным и может быть использован при перемещении любых объектов, когда требования к точности размещения объектов невысоки.

1. Сделайте текущим вид № 2, в котором хранится изображение сечения А-А.

2.Выделите все объекты вида с помощью команды Выделить – Рамкой. На рис. 3.141 рамка выбора условно показана пунктирной линией.

Рис. 3.141

3.Завершите работу команды выделения щелчком на кнопке Прервать команду на Панели специального управления.

4.Щелкните левой клавишей мыши на любом из выделенных объектов (например, на штриховке) и, не отпуская клавишу, перетащите объекты немного левее и ниже их исходного положения (рис. 3.142).

Рис. 3.142

5.Отпустите клавишу мыши и отмените выделение объектов щелчком в пустом месте чертежа.

Вы видите, что перемещенные объекты заняли новое положение, но системный значок начала координат вида остался на месте. Это результат некорректно выполненной операции – вы лишь переместили объекты внутри вида, но не сам вид. Его точка привязки на чертеже осталась неизменной.

6.Щелчком на кнопке Отменить восстановите исходное положение объектов.

Попробуем выполнить процедуру перемещения вида правильно.

7.Выполните команду Выделить – Вид – Выбором.
