16. Завершите работу команды Симметрия, снимите выделение с исходных объектов и удалите вспомогательную точку.
Упражнение № 3-26. Симметрия объектов (самостоятельная работа)
Рис. 3.97
Задание. Постройте на чертеже детали Пластина три недостающих фигурных паза.
Совет. Для выполнения задания придется дважды выполнить команду Симметрия. Вначале отразите имеющийся паз симметрично относительно вертикальной осевой линии. Вы получите изображение двух верхних пазов. Затем оба паза следует отразить симметрично относительно горизонтальной осевой линии. Проверьте состояние кнопки Исходные объекты
в Строке параметров и при необходимости переключите команду в режим сохранения исходных объектов.
Типовой чертеж детали Пластина
По мере изучения данного руководства у вас возникнет естественное желание перейти от выполнения упражнений к реальному черчению. Имеющихся у вас на данный момент знаний вполне достаточно, чтобы построить чертеж детали Пластина, показанный на рис. 3.98. Фактически вы уже строили отдельные его элементы при выполнении упражнений. Попутно мы затронем ряд важных понятий, необходимых для успешной работы в КОМПАС-ГРАФИК LT.
Рис. 3.98
1. Создайте новый документ типа Лист чертежа с помощью кнопки Новый
лист
на Панели управления.
По умолчанию система создает лист формата А4 вертикальной ориентации и с типом основной надписи Чертеж Конструкторский, первый лист. Оставьте данные параметры без изменений.
2.Щелчком на кнопке Показать все
на Панели управления измените масштаб отображения документа, чтобы увидеть его целиком.
Теперь нужно присвоить документу имя и поместить его в определенную папку на диске. Чтобы чертежи не перемешались с файлами упражнений, создадим для них отдельную папку.
3.Щелкните на кнопке Сохранить документ
на Панели управления. Откройте папку Tutorial.
4.Щелкните на кнопке Создание новой папки. Система создаст в текущей папке Tutorial новую папку с именем по умолчанию (рис. 3.99).
Рис. 3.99
5.Введите с клавиатуры новое имя папки Мои чертежи, нажмите клавишу <Enter> для завершения переименования папки. Щелчком на кнопке Открыть откройте ее (рис. 3.100).
Рис. 3.100
6.В поле Имя файла введите имя документа Пластина и щелкните на кнопке
Сохранить (рис. 3.101).
Рис. 3.101
Создание чертежа начнем с построения прямоугольника. По умолчанию данный объект создается указанием двух точек на одной из его диагоналей. В данном случае прямоугольник удобнее строить от его центральной точки.
1. Активизируйте команду Прямоугольник по центру и углу |
на Панели |
||
расширенных команд ввода многоугольников (рис. 3.102). |
|
||
|
|
|
|
|
|
|
|
Рис. 3.102
2.В ответ на запрос системы Укажите центральную точку прямоугольника
щелкните приблизительно в центре листа.
3.В Строке параметров включите кнопку Отрисовка осей
, задайте высоту прямоугольника 80 и его ширину 110
– система построит прямоугольник (рис. 3.103).
Рис. 3.103
4.С помощью кнопки Увеличить масштаб рамкой
на Панели управления увеличьте построенный прямоугольник во весь экран (см. рис. 3.103).
Выполним скругление углов прямоугольника радиусом 20 мм. Построенный объект является системным макроэлементом КОМПАС-ГРАФИК LT – единым
объектом, состоящим из четырех отрезков. Поэтому его углы не удастся скруглить простой командой Скругление
.
5.Включите кнопку Скругление на углах объекта
на Панели расширенных команд ввода скруглений (рис. 3.104).
Рис. 3.104
6.В Строке параметров задайте радиус скругления 20
. Для одновременного скругления всех углов включите кнопку Обработка углов контура
. При этом она изменит свой вид
.
7.Укажите мишенью на любой из отрезков прямоугольника – система выполнит построение скруглений (рис. 3.105).
Рис. 3.105
8.Перейдем к построению окружностей. Для определения положения их центральных точек с помощью команды Параллельная прямая
постройте вспомогательные параллельные прямые по обе стороны от вертикальной и горизонтальной осевых линий детали на расстоянии 35 мм и 20 мм соответственно (рис. 3.106). Сами размеры не проставляйте. Полученные точки пересечений вспомогательных прямых будут искомыми центральными точками окружностей.
Рис. 3.106
9.Включите кнопку Ввод окружности
и постройте левую верхнюю окружность радиусом 10 мм с осями симметрии
(рис. 3.107).
Рис. 3.107
Остальные окружности построим с помощью команды Симметрия.
10. С помощью команды Удалить – Вспомогательные кривые и точки – В
текущем виде удалите вспомогательные построения.
11. С помощью команды Выделить – Рамкой выделите построенное отверстие вместе с осями симметрии (рис.3.108).
12. Активизируйте команду Симметрия
на странице Редактирование Инст-
рументальной панели и включите кнопку Выбор объекта
на Панели специального управления.
13. Укажите мишенью на вертикальную ось симметрии в любой ее точке – система выполнит построение верхнего правого отверстия.
Рис. 3.108
14. Прервите работу команды Симметрия
и с помощью команды Выбор объекта
выделите оба верхних отверстия (рис. 3.109).
Рис. 3.109
15. Вновь активизируйте команду Симметрия, включите кнопку Указать заново и укажите мишенью на горизонтальную ось симметрии в любой ее точке – система выполнит построение нижней пары отверстий (рис. 3.110).
Рис. 3.110
16. Прервите работу команды Симметрия и снимите выделение со всех объектов.
17. Закончите оформление чертежа, проставив в нем необходимые размеры. На рис. 3.111 курсором помечены объекты для простановки размеров путем указания базовых объектов. Точками помечены размеры, которые нужно построить указанием базовых точек.
Рис. 3.111
Проставим обозначение толщины детали.
1. Включите кнопку Линия-Выноска
на станице Размеры и технологические обозначения
.
2.В ответ на запрос системы Укажите точку начала полки щелкните в точке 1 (рис. 3.111) – с указания именно этой точки начинается построение линии выноски.
Теперь система ожидает ввода точки начала ответвления. Попробуйте перемещать курсор по рабочему полю – вы увидите фантом строящейся линии выноски.
По умолчанию на конце линии выноски система автоматически генерирует стрелку. Поменяйте вариант окончания линии выноски.
3.Щелчком на кнопке Параметры

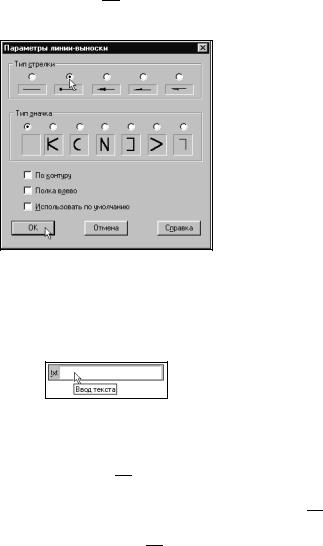

на Панели специального управления вызовите диалоговое окно Параметры линии выноски (рис. 3.112).
Рис. 3.112
4.Включите кнопку Линия с точкой в группе Тип стрелки. Щелчком на кнопке ОК закройте диалоговое окно.
5.В ответ на запрос системы Укажите точку начала ответвления щелкните в точке 2 (рис. 3.111).
6.Щелкните на поле Ввод текста в Строке параметров (рис. 3.113).
Рис. 3.113
7.На экране появится диалоговое окно Ведите текст (рис. 3.114).
8.В текстовое поле 1 введите текст над полкой S1. Щелчком на кнопке ОК закройте диалоговое окно.
9.Щелчком на кнопке Создать объект
на Панели специального управления закончите построение линии выноски.
10. Завершите работу команды щелчком на кнопке Прервать команду
на Панели специального управления.
11. Щелчком на кнопке Сохранить документ
запишите чертеж на диск.
