4.Аналогичным образом задайте длину фаски на втором объекте 4 (рис. 3.70, справа).
5.В ответ на запрос системы Укажите первую кривую для построения фаски
укажите мишенью на отрезок р1-р2. Этот отрезок обязательно должен быть указан первым, так именно он будет усечен на 2.5 мм.
6.В ответ на запрос системы Укажите вторую кривую для построения фас-
ки укажите мишенью на отрезок р1-р3. Этот отрезок обязательно должен быть указан вторым, так именно он будет усечен на 4 мм. Фаска построена. Команда остается в активном состоянии.
7.Аналогичным образом и с теми же параметрами постройте фаску между отрезками р1-р2 и р2-р4. Обратите внимание на последовательность указания отрезков.
Задание. Самостоятельно постройте фаску f2 с параметрами, заданными на Образце.
Спомощью команды Ввод отрезка постройте недостающие отрезки фасок, с помощью команды Линейный размер
проставьте размеры фасок
Упражнение № 3-18. Построение фасок с усечением объектов

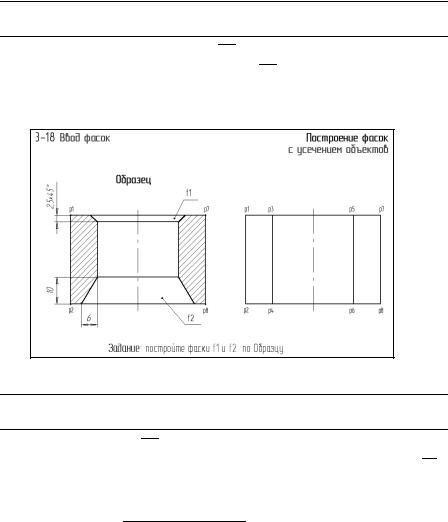

Рис. 3.71
Задание. На чертеже детали постройте фаску f1 с параметрами, заданными на Образце.
1. Нажмите кнопку Фаска .
2.При необходимости щелчком на кнопке Задание параметров фаски в Строке параметров переключите команду в режим построения фаски по катету и углу.
3.В поле Длина фаски на первом объекте введите значение 2.5, а в поле Угол фаски – значение 45 .

4.Посмотрите на эскизы Образца и Задания. В этой ситуации первым отрезком является отрезок р1-р7. Он не должен подвергнуться усечению на 2.5 мм. Вторым отрезком будет отрезок р3-р4. Он должен быть усечен на 2.5 мм.
5.Щелчком на кнопке Усечение первого объекта выключите режим его усечения. При этом внешний вид кнопки изменится
.
6.В ответ на запрос системы Укажите первую кривую для построения фаски

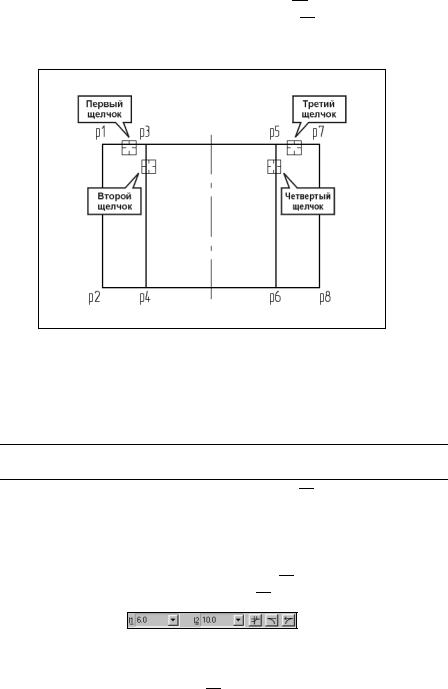

укажите курсором на отрезок р1-р7 между точками р1-р3 (рис. 3.72).
Рис. 3.72
7.В ответ на запрос системы Укажите вторую кривую для построения фас-
ки укажите курсором на отрезок р1-р3. Фаска построена. Команда остается в активном состоянии.
8.Аналогичным образом и с теми же параметрами постройте фаску между отрезками р1-р7 (первый отрезок) и р5-р6 (второй отрезок).
Задание. На чертеже детали постройте фаску f2 с параметрами, заданными на Образце.
1. Щелчком на кнопке Задание параметров фаски в Строке параметров переключите команду в режим построения фаски по двум катетам.
Посмотрите на эскизы образца и задания. Предположим, первым отрезком будет р2-р8. Он не должен подвергаться усечению.
2.В поле Длина фаски на первом объекте введите значение 6.
3.Щелчком на кнопке Усечение первого объекта отмените режим усечения. При этом кнопка должна изменить свой вид
.
Рис. 3.73
4.Вторым будет отрезок р3-р4. Он должен быть усечен на 10 мм. В поле Длина фаски на втором объекте введите значение 10. Режим усечения второго объекта должен остаться активным .

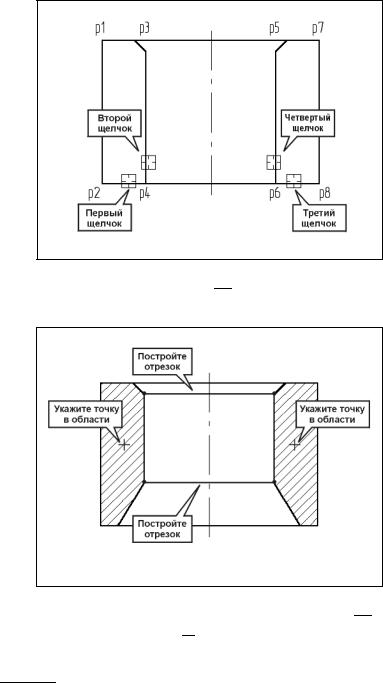

5.Укажите курсором на отрезки в последовательности, показанной на рис. 3.74.
Рис. 3.74
6.С помощью команды Ввод отрезка постройте для фасок два недостающих отрезка (рис. 3.75).
Рис. 3.75
7.Для выполнения штриховки включите кнопку Штриховка на странице Геометрические построения
Инструментальной панели и укажите курсором точки в областях штриховки (см. рис. 3.75).
8.В поле Шаг штриховки, мм в Строке параметров введите значение 1.5
.
