Генераторы пассажирских вагонов

В системах электроснабжения пассажирских вагонов применяют генераторы двух типов: генераторы постоянного тока, генераторы переменного тока.

Устройство генератора переменного тока показано на рисунке:

1 - основа

2 - крепительная шайба

3 - крышка

4 - шариковый подшипник

4 - втулка

6 и 13 подшипниковые щиты

7,8,9 – обмотки возбуждения

10- ротор

11- статор

12- вал

14- роликовый подшипник

15- крышка подшипника

16- масленка

17,18 – зубцовые обмотки

19- клеммовая коробка

Принцип работы генератора:

За счет остаточной намагниченности статора в генераторе всегда имеется небольшое по величине магнитное поле. При движении вагона ротор вращается в этом слабом магнитном поле. Под действием его в проводниках обмотки статора возникает электродвижущая сила, под действием которой по обмоткам возбуждения потечет ток возбуждения. Ток возбуждения вызывает появление магнитного потока, который имеет большее значение, чем поток остаточного магнетизма. Соответственно увеличивается ток, протекающий через обмотки возбуждения. Происходит самовозбуждение генератора.

Через обмотки возбуждения протекает электрический ток, который приводит ротор в движение. При вращении ротора зубцы статора поочередно совпадают с зубцами и пазами ротора. При этом между ротором и статором возникают магнитные потоки (максимальный – «зуб ротора – зуб статора», минимальный – «зуб статора – паз ротора»). Таким образом, при вращении ротора пульсирует магнитный поток и при подключении нагрузки к обмоткам, расположенным в зубах статора течет переменный ток.

Отличие генератора переменного тока от генератора постоянного тока:

Генератор постоянного тока имеет ротор с обмотками и кольца с щетками, для подведения к нему тока. Ротор и статор генератора постоянного тока не имеют зубцов и пазов. Таким образом, при движении ротора возникает постоянный магнитный поток, а на обмотках генератора вырабатывается постоянный электрический ток.

Приводы подвагонных генераторов

Привод подвагонного генератора обеспечивает передачу вращающего момента ротору (якорю) генератора от колесной пары.

Приводы генераторов делятся:

• плоскоременный

• текстропно-карданный

• редукторно-карданный

• текстропно-редукторно-карданный

по месту передачи вращательного момента от колесной пары

• от средней части оси колесной пары

• от торца шейки оси колесной пары

Плоскоременный привод генератора

1 2 3 4

Привод этого типа состоит из двух шкивов 1 и 3 плоского ремня 2. Ведущий шкив 1 установлен на оси колесной пары, ведомый 3 – на вал генератора 4. Генератор подвешивают к раме кузова вагона с помощью вала, проходящего через проушины 5 генератора и специальные кронштейны. Для создания необходимой величины натяжения ремня генератор всегда должен быть подтянут в сторону осевого шкива.

К достоинствам плоскоременного привода относятся простота устройства, легкость замены ремня в пути следования, а к недостаткам – ограниченная передаваемая мощность, проскальзывание ремня при неблагоприятной погоде и его износ.

Редукторно-карданный

Редуктор 1 укреплен на средней части оси колесной пары, вращение которой через пару конических шестерен передается карданному валу 2, фрикционной муфте сцепления 4 и ротору генератора 5. Генератор установлен на сварной раме 6, которая крепиться к раме кузова вагона с помощью болтов. Также привод генератора оборудован улавливающим устройством 3 карданного вала.

Редукторно – корданный привод применяют для вращения генераторов, питающих установку кондиционирования воздуха.

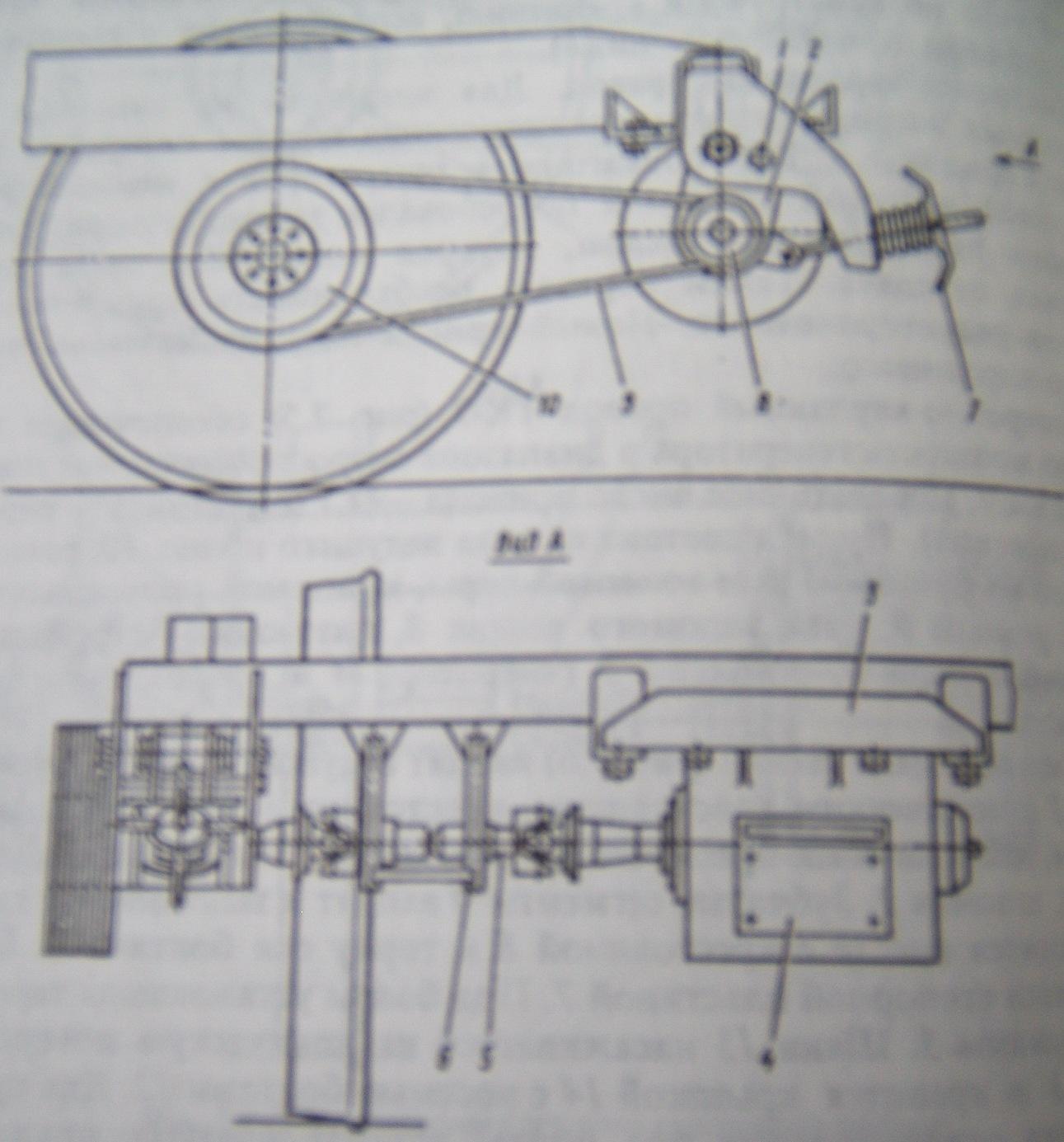

Текстропно-редукторно-карданный привод состоит из ведущего и ведомого шкивов, комплекта текстроптных ремней, редуктора, карданного вала, натяжного и предохранительный устройств. Ведущий шкив привода закреплен на торце шейки оси колесной пары, ведомый шкив вместе с редуктором установлен на раме тележки, редуктор соединении с генератором карданным валом.

Текстропно – карданный приводсостоит из узла

ведущего шкива, расположенного на буксовом

узле колесной пары, комплекта приводных

ремней, узла ведомого шкива, натяжного

устройства, карданного вала, подвески,

генератора и предохранительных устройств.

Проводник должен уметь при осмотре выявить неисправности привода генератора: ослабления крепления всех узлов привода, сдвиг редуктора на оси, течь масла через уплотнения.
