Вентиляция пассажирских вагонов

Вентиляция – это процесс воздухообмена в помещении. Существует два вида вентиляции: естественная и принудительная.

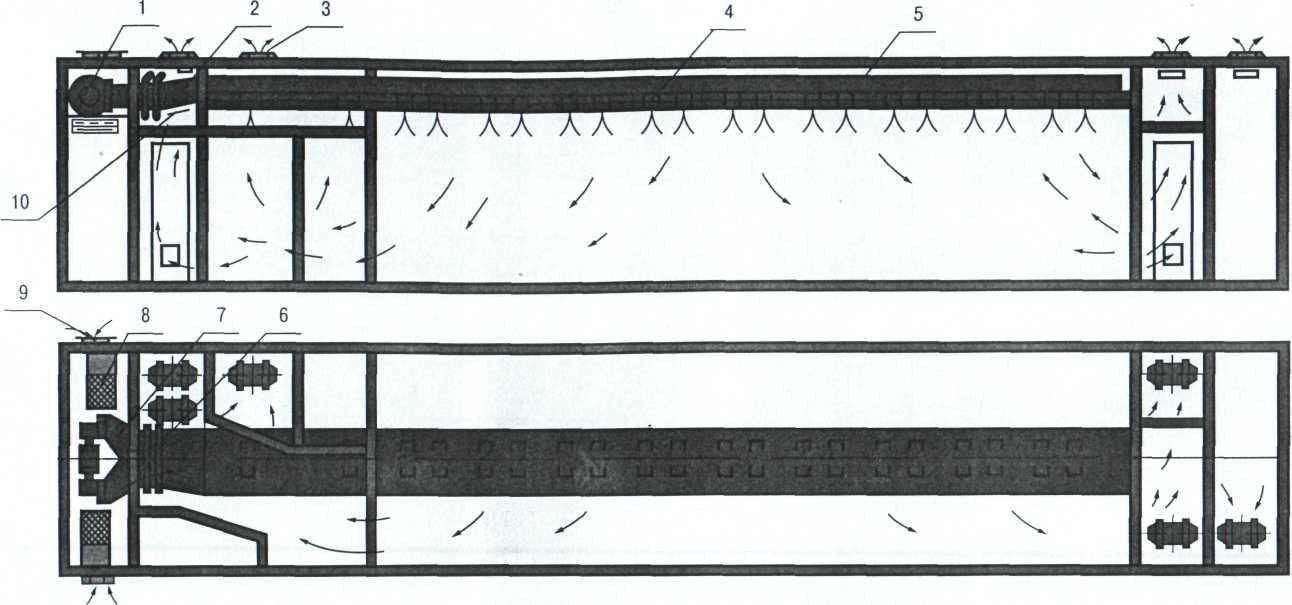

Система принудительной вентиляции включает в себя: заборные жалюзи 9, инерционный и сетчатый фильтры 8, вентиляционный агрегат 1, диффузор 7, калорифер 6, конфузор 2, воздуховод 5, вентиляционные решетки 4, дефлекторы 3, противопожарную заслонку 10.

Через заборные жалюзи наружный воздух поступает в воздухозаборный короб, проходя через инерционный и сетчатый фильтры очищается, попадает в вентиляционный агрегат. Через диффузор воздух попадает в калорифер, где прогревается до необходимой температуры, и с помощью конфузора попадет обратно в вентиляционный агрегат. Вентиляционный агрегат соединен с воздуховодом, с помощью которого воздух распределяется по всем помещениям вагона. Отработанный воздух удаляется из вагона через дефлектора, которые расположены в туалетах, коридоре, купе, нерабочем тамбуре.

На панели распределительного шкафа (электрощита) находиться тумблер для включения вентиляции.

Существуют два режима работы вентиляции:

• летний – 45 минут работает, 15 минут не работает

• зимний – 15 минут работает, 45 минут не работает

При эксплуатации вагона необходимо соблюдать следующие условия:

Дефлекторы в туалетах и купе должны быть летом открыты, зимой – полуоткрыты, дефлектор в тамбуре с нерабочей стороны должен быть открыт всегда;

При проследовании поездом туннеля вентиляционный агрегат необходимо выключать.

Часто встречаются следующие неисправности вентиляционных установок: недостаточная подача воздуха в вагон, недостаточная очистка подаваемого воздуха, неравномерное распределение воздуха по вагону, подача холодного воздуха зимой. Причинами неисправностей являются загрязнения фильтров, неправильное положение регулирующих заслонок, неисправность вентиляционного агрегата.

Кондиционирование воздуха

Кондиционирование воздуха – это искусственное обработка воздуха с изменением температуры и влажности до определенного значения.

Система охлаждения воздуха состоит из холодильной установки и устройств для распределения охлажденного воздуха по пассажирским помещениям. В пассажирских вагонах применяются компрессионные холодильные установки. Действие их основано на способности некоторых веществ – хладогентов – снижать температуру при переходе из жидкого состояния в газообразное вследствие резкого уменьшения их давления и вновь нагреваться, отбирая теплоту от охлаждаемой среды.

Основными агрегатами компрессионной холодильной установки является компрессор для сжатия и передачи газообразного хладона, конденсатор для превращения хладона в жидкость, регулирующий вентиль для автоматического регулирования подачи хладона в испаритель (воздухоохладитель), в котором он испаряется. Все агрегаты соединены между собой трубопроводами высокого и низкого давления, по которым циркулирует хладон в жидком и газообразном состоянии. При этом происходит отбор теплоты от продуваемого через испаритель воздуха, в результате чего температура понижается. Охлажденный воздух с помощью системы вентиляции нагнетается в пассажирские помещения.
