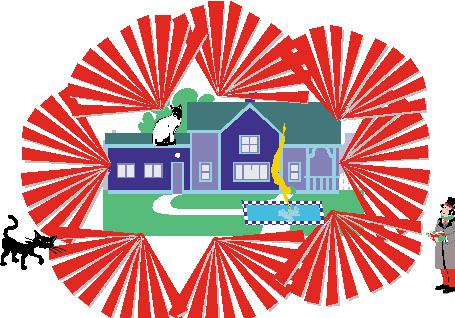

•Можно использовать пассивные ИК извещатели для прикрытия внешних периметров, отдельно стоящих зданий и периметров коттеджей.

•Если во дворе находятся домашние животные и позволяет геометрия здания, то можно применить для охраны периметра ИК извещатели со шторочной зоной обнаружения, несколько “приподняв” ее над домашним животным.

Во избежание появления “сигнализационных дыр”, извещатели устанавливаются с взаимным перекрытием зон обнаружения и, как правило, непосредственно на здании, что позволяет исключить прокладку внешних кабельных линий.

Подобное решение будет еще более эффективно, если дополнительно установить телекамеры с ИК подсветкой либо с инфракрасными прожекторами.

Соотношения между чувствительностью и помехозащищенностью для современных отечественных активных ИК извещателей

Чувствительностью активного ИК извещателя называется длительность прерывания инфракрасного луча, при превышении которой извещатель

должен формировать извещение о тревоге. Минимально допустимое значение чувствительности для извещателей, эксплуатируемых на открытых площадках, регламентировано национальным стандартом и составляет 50

мс.

Помехозащищенностью называется длительность прерывания инфракрасного луча, при отсутствии превышения которой извещатель не

формирует извещение о тревоге. Минимально допустимое значение помехозащищенности для извещателей, эксплуатируемых на открытых площадках, регламентировано национальным стандартом и составляет 35 мс. Эта величина определена с учетом размеров и скорости перемещения наиболее вероятных помех, таких как падающие листья, пролетающие птицы и т.п.

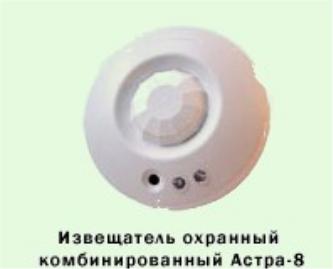

Пассивные инфракрасные датчики движения (ПИК).

•Датчики отличаются, в основном, формой зоны чувствительности и устойчивостью к ложным срабатываниям. Зона чувствительности датчиков для систем охранной сигнализации представляет собой сектор (90°-110°).

•Диаграмма датчика может быть изменена. В соответствии с расположением датчика и особенностями плана помещения изменить диаграмму можно используя прилагаемые к датчику сменные линзы Френеля или накладки, которые перекрывают часть чувствительного элемента датчика.

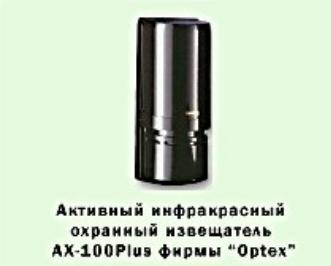

Инфракрасные активные датчики движения

Инфракрасные активные извещатели представляет собой оптическую систему из ИК-излучателя и ИК-приемника,

которая позволяет сформировать рубеж охраны протяженностью до 100 метров.

Предназначен для охраны внешних рубежей и протяженных периметров охраняемых объектов.

Принцип действия активного ИК датчика извещателя снован на формировании излучателем импульсного ИК излучения, которое улавливается приемником.

В момент пересечения охраняемого рубежа нарушителем, ИК излучение перестает попадать на приемник и датчик формирует сигнал тревоги. Чаще всего данный тип датчиков используется для охраны объектов загородной недвижимости.

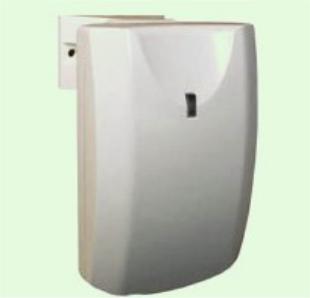

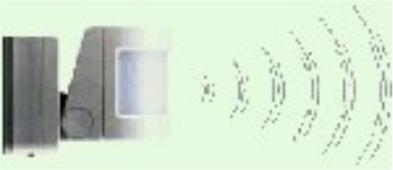

Радиоволновые объемные датчики движения

Эти извещатели предназначены для

обнаружения проникновения в охраняемую зону и допускают маскировку

материалами, пропускающими радиоволны (ткани, древесные плиты).

Электромагнитное поле СВЧ диапазона, создаваемое извещателем, не оказывает вредного воздействия на организм человека на расстоянии более 50 мм.

В извещателе реализован принцип обнаружения человека по регистрации доплеровского сдвига частоты отраженного сверхвысокочастотного (СВЧ) сигнала, возникающего при движении человека в электромагнитном поле, создаваемым СВЧ модулем.

Акустические датчики разбития стекла

•Датчики разбития стекла реагируют на звон бьющегося стекла. Наиболее совершенные модели анализируют спектр звуковых шумов в помещении.

•Если спектр шума содержит составляющую, совпадающую со спектром повреждаемого стекла, то датчик срабатывает.

•Один такой датчик может охранять стеклянные окна, витрины и т.п., площадью до 10 м2.

•Для индикации тревоги такой датчик должен зарегистрировать два соответствующих сигнала с интервалом не более 150 мс. Чувствительность датчиков разбития стекла регулируется с применением имитатора разбивания стекла.

Сейсмические средства обнаружения

Сейсмические средства обнаружения (ССО) - регистрируют и обрабатывают сигналы, возникающие в результате колебаний подстилающей поверхности (грунт) при пересечении человеком охраняемой зоны.

Достоинства ССО:

•отсутствие собственного излучения;

•возможность полного устранения демаскирующих признаков на охраняемом участке за счет установки линейной части ССО в грунт.

ССО предназначены для блокирования участков протяженных рубежей периметров объектов.

Чувствительный элемент ССО - преобразователь первоначальной сейсмической информации об объекте обнаружения (точечный --сейсмоприемники) или протяженный (эластичные трубы с жидкостью с датчиками давления, волоконно-оптические преобразователи).

Недостатки ССО:

•низкая помехоустойчивость в условиях воздействия сейсмических помех (самолеты, автотранспорт, дождь, ветер и т.п.).

Классы ССО:

•Первый – зона обнаружения (ЗО) близкая по форме к кругу, радиус которого не превышает 3-5 м;

•Второй - протяженность ЗО 10-100 м, ширина 5-20 м.

ССО предназначены для обнаружения человека, перемещающегося со скоростью 0,5...6 м/с.

Системы контроля и управления доступом

Состав и классификация систем контроля и управления доступом

Состав:

•устройства ввода идентификационных признаков;

•устройства управления;

•исполнительные устройства (управляемые преграждающие устройства).

Идентификация — процедура распознавания субъекта по его идентификатору.

В процессе идентификации субъект предъявляет системе свой идентификатор и она проверяет его наличие в своей базе данных. Субъекты с известными системе идентификаторами считаются легальными (законными), остальные субъекты относятся к не легальным.
