4.7.4 Операционные усилители
Операционным усилителем (ОУ) называют высококачественный линейный усилитель напряжения, имеющий большой коэффициент усиления (Ю^-.Ю), высокое входное (сотни МОм) и малое выходное (единицы Ом) сопротивления.
4.7.4.1 Структура оу
Независимо от сложности принципиальном схемы почти все ОУ имеют структурную схему, показанную на рисунке 7.13. Операционные усилители, построенные построенные по такой структурной схеме, имеют два входа и один выход. По отношению к выходу один из входов является импортирующим, другой –– неинвертирующим. Наличие в УО У инвертирующего и неинвертирующего входов значительно облегчает введение в него различных ОС и с их помощью реализацию различных функций.
Отклонения от данной структурной схемы носят непринципиальный характер. Например, могут быть три каскада усиления напряжения, схема защиты выхода от короткого замыкания и схема защиты входного каскада от перенапряжений.
Рисунок 7.13 –Структурная схема ОУ
Каскады усиления служат для обеспечения заданного коэффициента усиления. В современных ОУ коэффициент усиления составляет от единиц до десятков тысяч. Каскад сдвига уровня напряжения
предназначен для исключения постоянной составляющей напряжения, которая возникает в ОУ при непосредственной связи между каскадами. Благодаря этому каскаду на выходе ОУ устанавливается нулевое напряжение при отсутствии сигналов на его входах.
Выходной (оконечный) каскад служит для получения малого выходного сопротивления ОУ в целях лучшего согласования ОУ с нагрузкой. Он выполняется по однотактной, а чаще всего ПО двухтактной схеме. В некоторых ОУ в выходных каскадах Предусмотрена схема защиты от перегрузок, с помощью которой ограничивается максимальный ток транзисторов выходного каскада.
Питание ОУ осуществляется от разнополярных источников, благодаря чему облегчается задача компенсации смещения нуля на выходе ОУ при отсутствии входных сигналов и исключается постоянная составляющая тока и напряжения в нагрузке. Для большинства современных ОУ напряжения питания можно изменять в широких пределах: от ±3 до ±15. В (важно лишь, чтобы по абсолютному значению напряжения «положительного» и «отрицательного» источников оставались одинаковыми).
Для обеспечения устойчивости в операционных усилителях широко используются частотно-зависимые обратные связи (цепи коррекции).
Хорошие шумовые свойства ОУ обеспечиваются специальными технологическими операциями при производстве транзисторов с минимальной площадью контакта р-n-переходов с поверхностью, уменьшением абсолютных размеров транзисторов, высококачественной изоляцией и использованием во входных каскадах полевых транзисторов.
Большинство интегральных ОУ изготавливают по полупроводниковой технологии (серии К140, К153, К740, К744, 287).
4.7.4.2 Параметры и характеристики оу
Наиболее употребительные параметры интегральных ОУ:
– кккоэффициент усиления напряжения Ку u, или коэффициентциентцие усиления дифференциального сигнала;
– коэффициент усиления синфазных входных напряжении Ку. сф;
– коэККкоккоэффициент ослабления синфазных входных сигналов Кос. сф;
– напряжение смещения UCM ––– значение напряжения на навходе ОУ, при котором выходное напряжение равно нулю;
– входные
токи и разность входных токов Iвх1,
Iвх2,
и разностьII
входных токов ΔIвх
=
,
оIпределяемые
в заданном режиме (обычно при uвых
= 0).
Параметры UCM , Iвх, ΔIвх изменяются с изменением температуры. Поэтому эти параметры дополнительно характеризуются температурным дрейфом, который численно равен отношению отклонения соответствующего ппппараметра от его значения при комнатной температуре к изменению температуры окружающей среды.
Кроме указанных параметров, свойства интегральных ОУ ОУ характеризуются выходным Iвых и потребляемым I пот токами, входным Rвхвх вхвх и выходным Rвхвх вхвых сопротивлениями, максимальными и минимальными входными и выходными напряжениями и др.
Перечисленные параметры составляют группу так называемых статических параметров ОУ. Быстродействие ОУ характеризуется динамическими параметрами, основными из которых являются следующие:
верхняя
граничная частота полосы пропускания
ffв,
на которой коэффициент усиления ОУ
уменьшается в
по сравнению с его значением приf
ff
= 0;
частота единичного усиления f1, на которой коэффициент усиления ОУ равен 1;
скорость
нарастания выходного напряжения
,
определяемая при подаче на вход ОУ
напряжения прямоугольной формы с
амплитудой, равной максимальному
входномувходномунапряжению.
Этот параметр выражают в вольтах
на
микросекунду (В/мкс).
Реакцию ОУ на воздействие ступенчатого входного напряжения оценивают временем установления ty выходного напряжения.

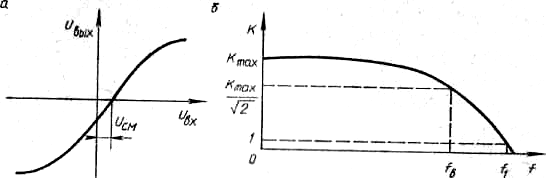

Основными характеристиками ОУ являются амплитудная и амплитудно-частотная (рисунок 7.14).
Рисунок 7.14 – Характеристики ОУ: а – амплитудная; б – АЧХ
На рисунке 3.41, а показано условное графическое обозначение ОУ.
Как и в ДУ, по отношению к выходу один из входов ОУ является неинвертирующим Uн, а другой – инвертирующим Uн; последний обозначается знаком инверсии (кружок на вводе ОУ). Питание ОУ осуществляется от двух одинаковых разнополярных источников + Uп и – Uн (на графических обозначениях источники питания обычно не показывают). При таком питании входные и выходные сигналы могут быть двуполярными, а нулевым входным сигналам соответствует нулевой выходной сигнал. Выходной сигнал ОУ
Рисунок 3.41 – Операционный усилитель:
а – условное графическое обозначение;
б – передаточные характеристики
пропорционален дифференциальному входному сигналу – разности входных U0 = Uн – Uи.
Коэффициент усиления по напряжению К0 собственно ОУ равен отношению выходного напряжения к дифференциальному входному напряжению:
(3.97)
К0 = Uвых/ U0
Передаточные характеристики (рис. 3.41, б) имеют важнейшее значение для ОУ. Если усиливаемый сигнал подан на неинвертирующий вход, а инвертирующий вход заземлен, то знак выходного напряжения совпадает со знаком входного напряжения (линия 7). При подаче сигнала на инвертирующий вход и заземлении неинвертирующего знак выходного напряжения будет противоположен знаку входного (линия 2). Угол наклона линейных участков передаточных характеристик пропорционален коэффициенту усиления по напряжению К0. Горизонтальные участки передаточный характеристик соответствуют режиму насыщения оконечных транзисторов ОУ, поэтому выходное напряжение
(3.98)
Из этих допущений вытекают два основных свойства (правила анализа) ОУ:
1. Дифференциальный входной сигнал равен нулю
(3.99)
Изложенное выше понятие идеального ОУ соответствует так называемому принципу «виртуального» (кажущегося) замыкания его инвертирующего и неинвертирующего входов. При виртуальном замыкании, как и при физическом (обычном), напряжение между соединенными зажимами равно нулю. Вместе с тем, в отличие от физического замыкания, ток между виртуально замкнутыми зажимами не течет. Говоря другими словами, для тока виртуальное замыкание зажимов эквивалентно разрыву электрической цепи.
2. Входы ОУ не употребляют ток от источника входного сигнала
(3.100)
