7.6 Význam symbolů použitých ve výkresové dokumentaci

• Prvek hydraulického agregátu

• Ventilátor

• Prvek havarijních koncových spínačů

C-STOP

• Prvek nouzového zastavení stroje

Z

• Prvek osy Z

X

• Prvek osy X

W

• Prvek osy W

• Prvek upnutí

• Prvek uvolnění

• Prvek ovládání brzdy vřetena

• Prvek ovládání pohybu dopravníku třísek vpřed

• Prvek ovládání dopravníku třísek vzad

• Prvek ovládání vysunutí pinole

• Prvek ovládání zasunutí pinole

• Prvek upnutí pinolí

• Prvek indikace vysunutí pinole

• Prvek indikace zasunutí pinole

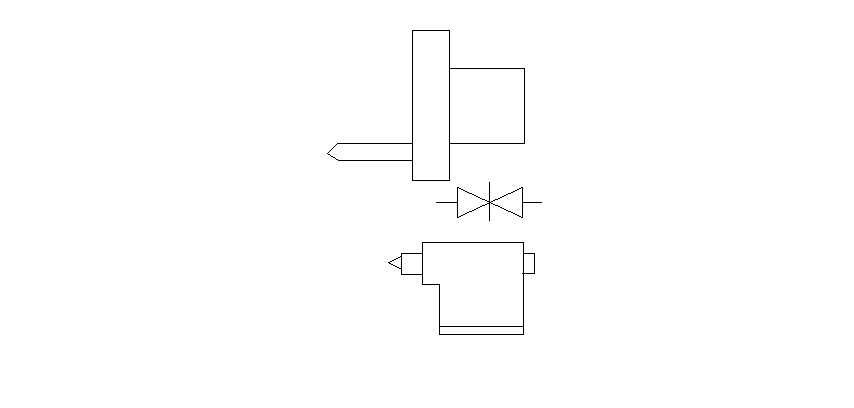

• Prvek sjetí suportu a koníka

• Prvek indikace orientace nástrojového vřetena

• Prvek ovládání přiklopení osy C

• Prvek ovládání odklopení osy C

• Prvek ovládání stopu otáček a posuvů

- Prvek najetí suportu pro spojení s koníkem

- Filtr hydrauliky

• Prvek mazání suportů

• Prvek indikace otevření levého nebo pravého krytu

• Prvek ovládání bezpečnostních lišt

• Prvek ovládání krytu

• Prvek ovládání řazení M41

• Prvek ovládání řazení M42

- Prvek indikace zavřených krytů

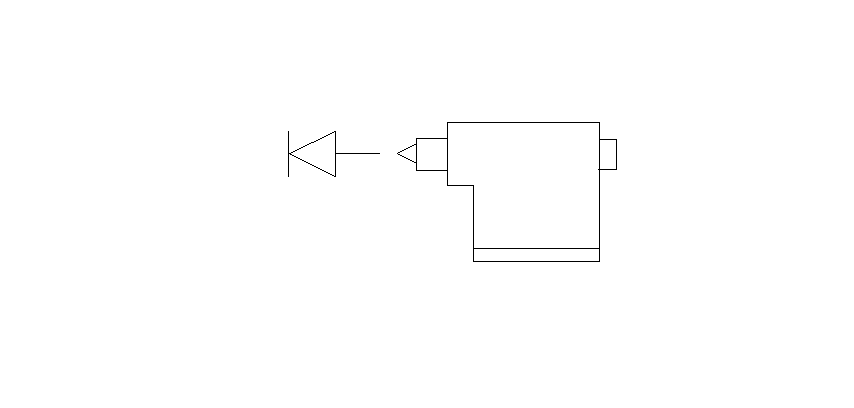

- Ovládání pohybu koníka

- Zpevnění tělesa koníka

- Koncové polohy sklíčidla

- Koncové polohy koníka

- Prvek ovládání lunety

- Prvek mazání lunety

- Vysunutí ( zasunutí ) lunety

- Zpevnění tělesa lunety
