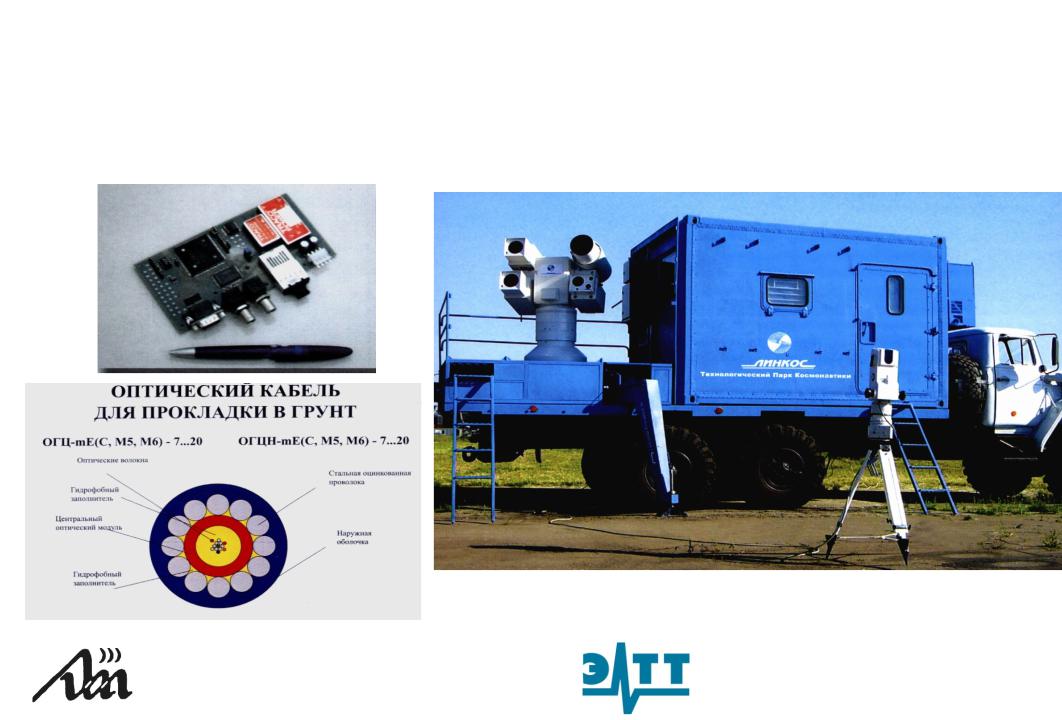

ВОЛОКОННО-ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ И ЛИНИИ СВЯЗИ (ВОЛС) -

информационная среда XXI века

Д.т.н., профессор Ланин В.Л.

Кафедра Электронной



техники и технологии

Особенности

ВОЛС

Микроминиатюризация коммутационных схем достигается переходом от

гальванических соединений в блоках к оптическим волноводным

линиям связи. Обработка информации осуществляется микросхемами, а связь с микросхемами- оптическими методами, что увеличивает помехозащищенность и надежность связи.

Соединения в пределах ячеек и микромодулей могут быть выполнены на основе элементов интегральной оптики, а межблочные соединения- на основе многоканальных волоконно-оптических линий связи (ВОЛС).

Волоконная оптика широко применяется в цифровой телефонной связи, кабельном телевидении, INTERNET, в медицинском и промышленном оборудовании.

Структура ВОЛС

1-

входное устройство, 2- модулятор, 3-

устройство

ввода,

4-

волоконно-оптический

кабель,

5-

устройство

вывода,

6- демодулятор, 7- усилитель, 8- выходное устройство





Оптические волокна

Виды волокон:

1- одномодовое волокно,

2 – двухмодовое волокно

V≥2,045

ХАРАКТЕРИСТИКИ:

Материал- полистирол, полиметилметакрилат

Наружный диаметр – 0,5 - 2,0 мм Коэффициент преломления n=1,5 - 1,64 Коэффициент затухания а= 0,5 дБ/км

V≤2,045

Волоконно-оптические кабели

а - волоконный жгут для одного канала (1-единичное световолокно, 2-фиксирующая оболочка);

б - 7-кан. кабель с полимерной оболочкой; в - 8-кан. плоский кабель ; г - 16-кан. кабель в металлорукаве.

Упрочнение ВОК силовыми элементами

:

Упрочнение кабелей силовыми

элементами для подвески

Элементы интегральной оптики

Интегральная микросхема с оптическим каналом связи (ИМС ОКС)

1 – электронная часть ИМС;

2 – оптический волновод;

3 – модулятор;

4 – оптический выходной канал.

Волоконно-оптический разъем

Волоконно-оптический разъем

1 – корпус блока; 2 – микросборка; 3 – печатный шлейф; 4 – оптическая вставка; 5 – оптоэлектронная матрица; 6 – блочная часть разъема; 7 – кабельная часть разъема; 8 – контактная шайба;

9 – жгут оптического канала; 10 – волоконно-оптический кабель.

Оптические

разъемы

При разработке оптических коннекторов (этот термин наиболее широко используется для определения оптических разъемов в целом и их части) необходимо создать простые, надежные и недорогие конструкции, обеспечивающие малые уровни потерь и отраженного оптического сигнала.

Ключевые характеристики оптических коннекторов можно разделить на следующие группы: параметры передачи, долговременная стабильность и стойкость к воздействию внешних условий.

Главными параметрами передачи оптических коннекторов являются вносимое затухание и обратное отражение. Эти параметры зависят, главным образом, от таких факторов, как поперечное смещение осей и угла между ними, а также от френелевского отражения оптического сигнала на границе раздела двух оптических сред. Величина оптического затухания главным образом зависит от разъюстировки (поперечного отклонения) сердцевин стыкуемых оптических волокон.

Рис. Формирование вносимых потерь в коннекторах
