ТЕХНОЛОГИЯ КОНТРОЛЯ ЭЛЕКТРОННЫХ МОДУЛЕЙ
Д.т.н., профессор Ланин В.Л. |
Кафедра Электронной |
|
техники и технологии |

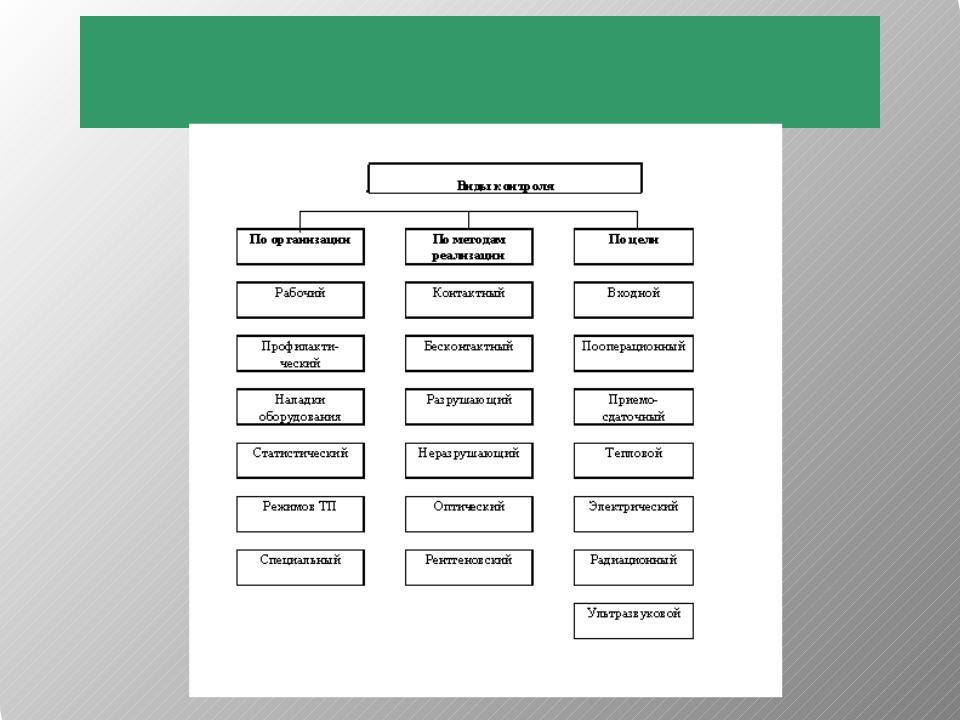

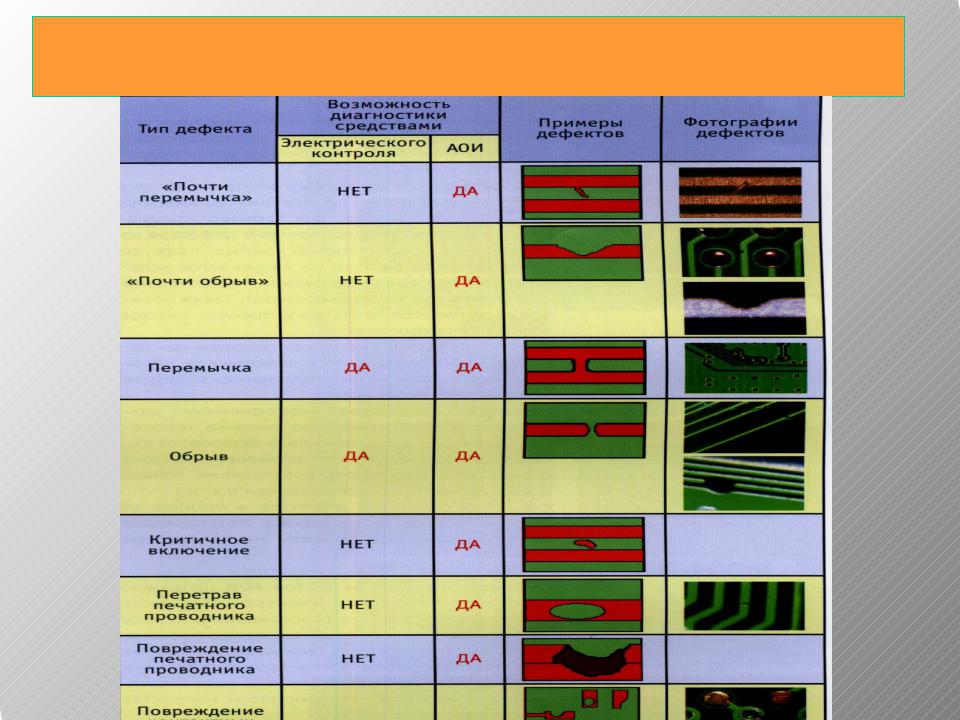

Виды контроля и их характеристика
Оптический контроль
Стереоувеличитель Mantis фирмы Macro Vision Engineering Увеличение до 5 раз. Освещение- светодиодная матрица (40 шт-9500 люкс) . Идеальная цветопередача, снижение утомляемости оператора

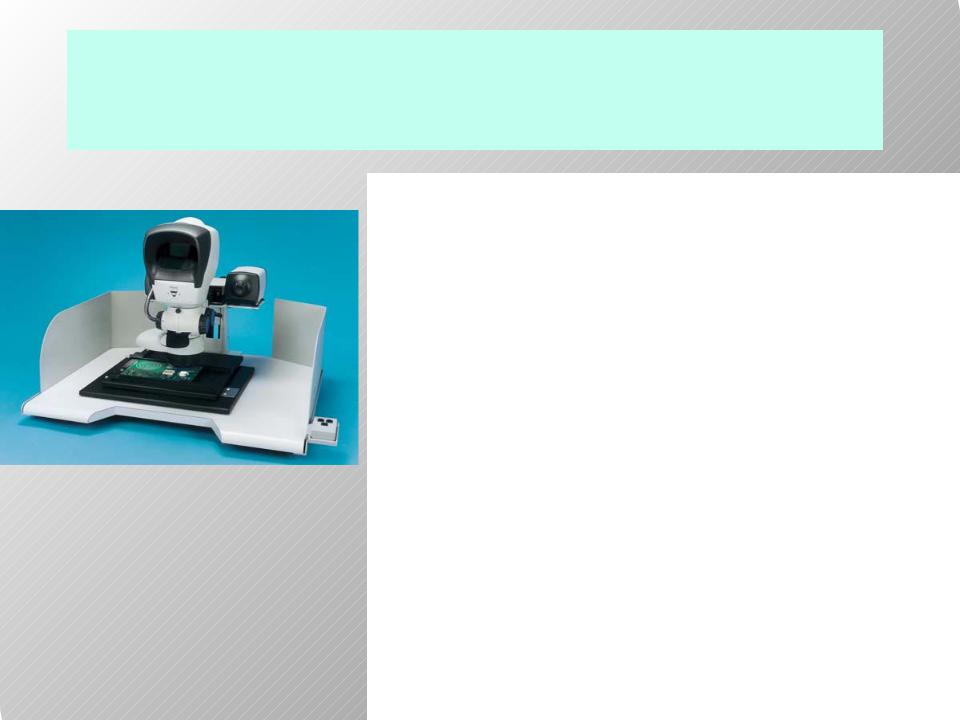

Рабочее место визуального контроля VS8
•VS8 разработано для контроля качества сборки электронных модулей с SMD и представляет собой конструкцию, состоящую из основания с координатным столом и безокулярного стереомикроскопа Lynx, оснащенного проекционной системой. Улучшенная эргономика, регулировка угла и направления осмотра контролируемого объекта, высококачественное стереоскопическое изображение, большая глубина резкости, оптимальная цветопередача, антибликовый экран,, оптическое увеличение системы до 80 крат, возможность работы в контактных линзах и очках – снижениt напряжения и утомляемости оператора. Имеется возможность подключения цифровой и видео камер.
Автоматизация визуального контроля
Основой СТЗ являются телевизионные вычислительные системы, работающие на времяимпульсной базе, в которой f(L) = f(t). При перемещении сканирующего луча по оси времени края измеряемого объекта будут последовательно пересекаться в точках х1 и х2 в моменты времени t1 и t2 , т. е. каждому размеру
соответствует видеоимпульс определенной длительности. Сравнивая его с контрольным, можно измерять размеры объекта с точностью до 0,1 %
Оборудование визуального контроля
:
Установка контроля микрообъектов |
|
Микроструктурный анализатор MSA фирмы |
|
|
УКМ-1 (Россия) |
|
KOMEG (Германия) |
1. |
Разрешающая способность 100 линий/мм |
1.Разрешающая способность 512 линий/мм |
|
2. |
Увеличение 100 раз. |
2. |
Увеличение 200 раз. |
3. |
Масса 50 кг |
3.Поле зрения от 60х48 мкм до 60х48 мм |
|
|
|
4. |
Масса 100 кг. |
Универсальный цифровой видеомикроскоп
высокого разрешения HIROX KH-7700 (Япония)

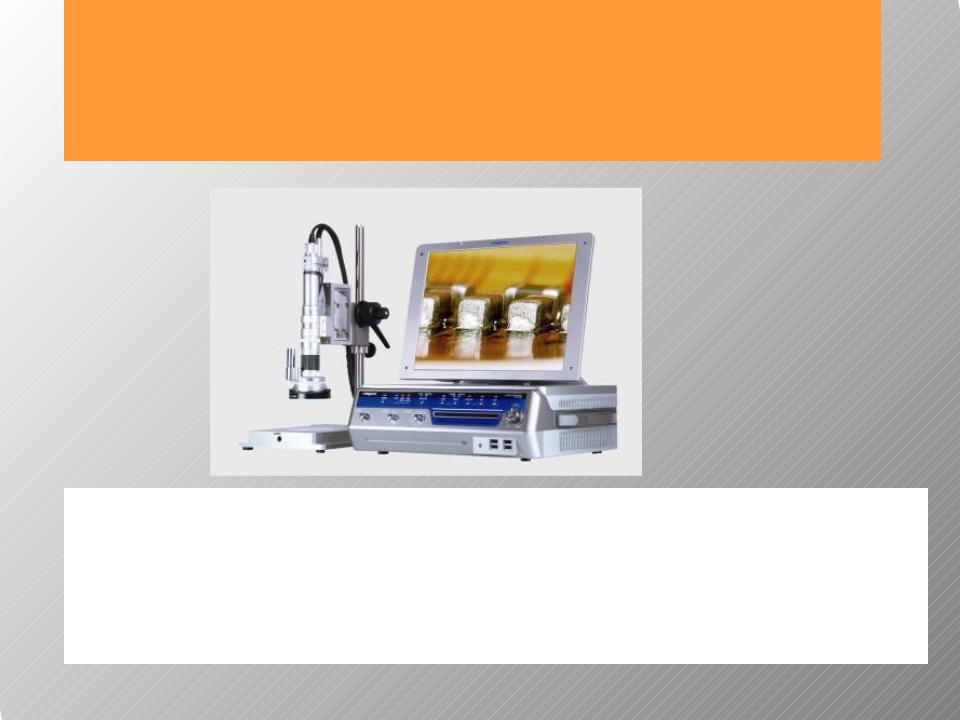

•Цифровой видео микроскоп HIROX KH-7700 объединяет новейшие прогрессивные достижения нескольких областей современных технологий. Видеомикроскоп Hi-End класса предназначен для получения оцифрованных изображений объектов и выполнения измерений по трем координатам.
Новый исследовательский цифровой видеомикроскоп HIROX KH-8700 (Япония)
Возможности:
1.Анализ 3D объектов в реальном масштабе времени
2.Видео мониторинг медленных процессов
3.Запись фото и видео на встроенный 500 Гбайт диск или через USB порт на внешние устройства
4.Разрешение изображения 50 Мегапикселей
Автоматическая система визуального контроля
АСВК VT9300C контролирует точность установки компонентов с минимальным размером 0402, шагом между выводами компонента 0,4 мм и производительно- стью до 13 см2/c. Одновременно - реальное количество припоя и форма галтели для каждого паяного соединения.
