3.18 Схемы в технической документации АСУ
Общие требования к выполнению схем в технической документации АСУ устанавливает ГОСТ 24.302–80, согласно которому каждый тип схем имеет свой код: функциональная (код 4А), организационной структуры (код 4Б), автоматизации (код 4В), принципиальная (код 4Д), структурная комплекса технических средств (код 4Г), соединений внешних проводок (код 4Е), подключений внешних проводок (код 4Ж) и др.
Требования к схемам и применяемым УГО регламентируются сле-
дующими ГОСТами: ГОСТ 2.702–2000, ГОСТ 2.708–81, ГОСТ 19.002–80 и ГОСТ 19.003–80.
Условные графические обозначения технических средств АСУ в соответствии с ГОСТ 24.303–80 приведены в таблице 3.26. Размеры УГО установлены: b = 1,5 a; a = 10 (15; 20 мм). Содержание сообщений и(или) сигналов указывают условными обозначениями на связях между элементами схем.

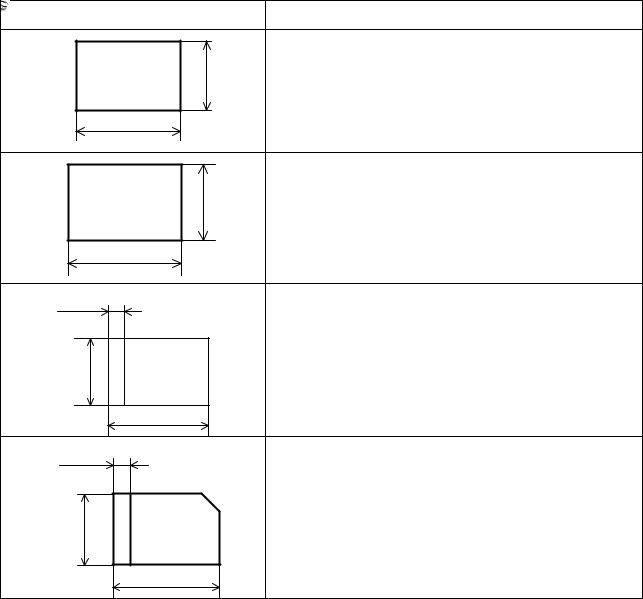

Таблица 3.26 – Примеры обозначения технических средств
Обозначение |
Наименование |
Комплексное устройство (общее обозначение)
Устройство (общее обозначение)
|
Цифровая вычислительная машина |
0,2a |
Машина перфорационного вычислительного |
|
комплекса |
b |
133

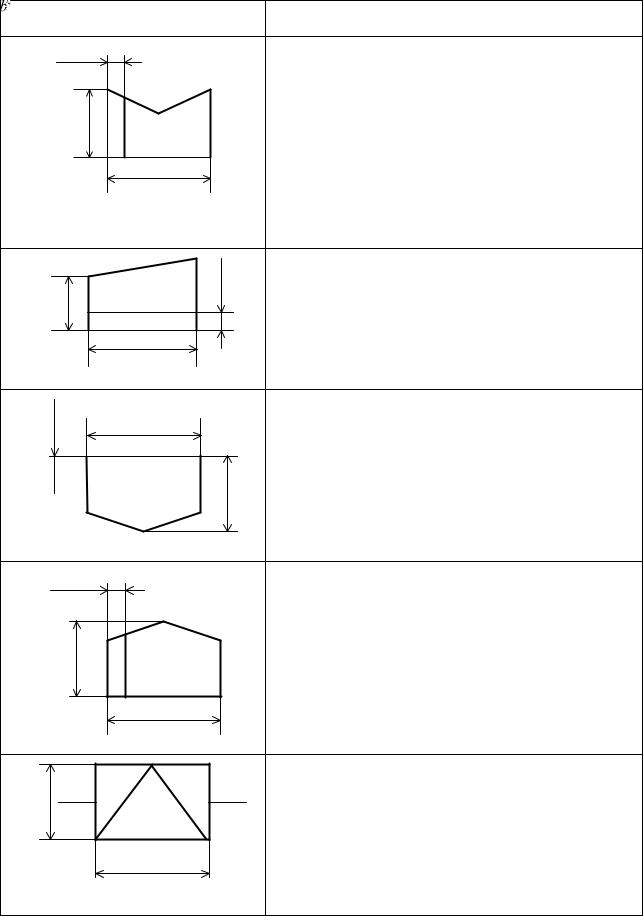

Продолжение таблицы 3.26 |
|
Обозначение |
Наименование |
a |
|
|
Аналоговая и аналого–цифровая машина |
Устройство терминальное
a0,2
Устройство подготовки данных a
Специализированная вычислительная машина
Модулятор, демодулятор ГОСТ 2.737–68
134

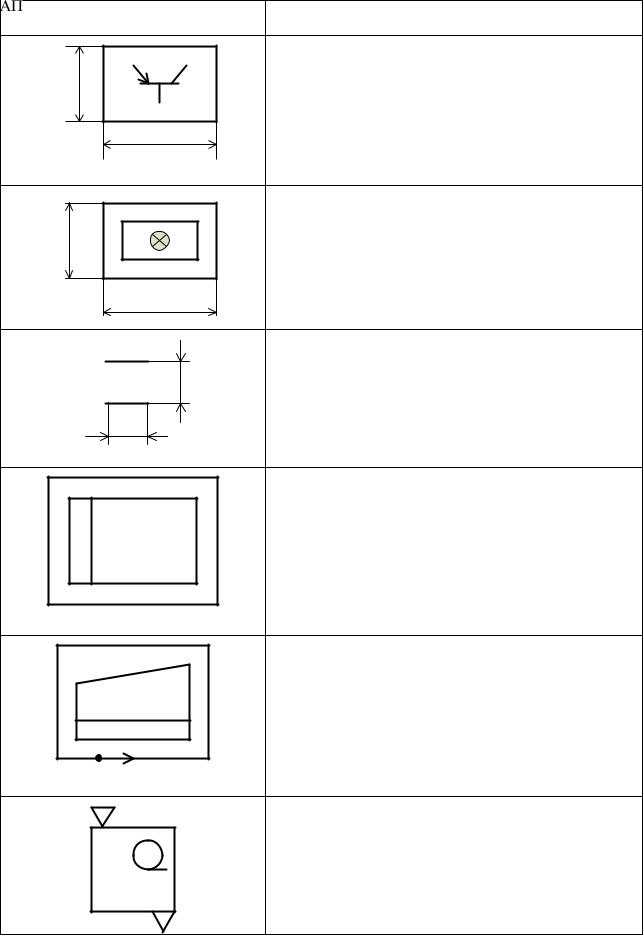

Продолжение таблицы 3.26
Обозначение
a
0,7a
a0,5 0,5a
Наименование
Станция телефонная автоматическая, например электронной системы ГОСТ 2.739–68
Станция поискового устройства ГОСТ 2.754–72
Табло для вызова персонала
Вычислительный комплекс
Передающий абонентский пункт (на несколько устройств)
Накопитель на магнитной ленте
135

Продолжение таблицы 3.26
Обозначение |
Наименование |
||
|
|
|
|
Устройство управления накопителями
Выводное печатающее устройство
Чертежный автомат (графопостроитель)
Устройство сопряжения
Вычислительная электронная клавишная машина
Концентратор
136
