Микросхема кр1533ла4
Микросхема содержит три идентичных логических элемента, выполняющих Булеву функцию Y=D1*D2*D3 или У=5Т+С7+ПЗ в положительной логике.
Рисунок 6.2.1 – Условно – графическое обозначение
Таблица 6.2.1 - Таблица истинности
|
D1 |
D2 |
D3 |
Y |
|
H L H L |
H H L L |
H H L L |
L H H H |
Таблица 6.2.2 - Таблица назначения выводов
|
01 02 03 04 05 06 07 08 09 10 11 12 13 14 |
1D1 1D2 2D1 2D2 2D3 2Y OV 3Y 3D1 3D2 3D3 1Y 1D3 Ucc |
Вход информационный Вход информационный Вход информационный Вход информационный Вход информационный Выход Общий вывод Выход Вход информационный Вход информационный Вход информационный Выход Вход информационный Напряжение питания |
Таблица 6.2.2 - Статические параметры КР1533ЛА4
|
Обозна- чение |
Наименование параметра |
Норма |
Едини- ца измере-ния |
Режим измерения | |||
|
не менее |
не более | ||||||
|
|
Выходное напряжение высокого уровня |
2,5 |
|
В |
| ||
|
|
Выходное напряжение низкого уровня |
|
0,4 0,5 |
В В |
| ||
|
|
Входной ток высокого уровня |
|
20 |
мкА |
| ||
|
|
Входной ток низкого уровня |
|
|-0,1| |
мА |
| ||
|
|
Выходной ток |
|-15| |
|-112| |
мА |
| ||
|
|
Прямое падение напряжения на антизвонном диоде |
|
|-1,5| |
В |
| ||
|
|
Ток потребления при высоком уровне выходного напряжения |
|
0,6 |
мА |
| ||
Продолжение таблицы 6.2.2- Статические параметры КР1533ЛА4
|
|
Ток потребления при низком уровне выходного напряжения |
|
2,2 |
мА |
|
Микросхема кр1533лр11
Микросхема
содержит два логических элемента со
стандартными активными выходами,
выполняющими Булевы функции
и
в
положительной логике.

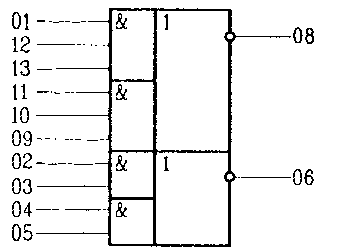

Рисунок 2.1.1 – Условно-графической обазначение
Таблица 6.3.1 – Таблица истинности
|
1D1 |
1D2 |
1D3 |
1D4 |
1D5 |
1D6 |
2D1 |
2D2 |
2D3 |
2D4 |
Y1 | |
|
H |
H |
H |
X |
X |
X |
H |
H |
X |
X |
L | |
|
X |
X |
X |
H |
H |
H |
X |
X |
H |
H |
L | |
|
Любые другие комбинации |
Н | ||||||||||
Таблица 6.3.2- Таблица назначения выводов
|
01 |
1D1 |
Вход информационный |
|
02 |
2D1 |
Вход информационный |
|
03 |
2D2 |
Вход информационный |
|
04 |
2D3 |
Вход информационный |
|
05 |
2D4 |
Вход информационный |
|
06 |
Y2 |
Выход информационный |
Продолжение таблицы 6.3.2- Таблица назначения выводов
|
07 |
0V |
Общий ВЫВОД |
|
ОD |
Y1 |
Выход информационный |
|
09 |
1D6 |
Вход информационный |
|
10 |
1D5 |
Вход информационный |
|
11 |
1D4 |
Вход информационный |
|
12 |
1D2 |
Вход информационный |
|
13 |
1D3 |
Вход информационный |
|
14 |
Ucc |
Напряжение питания |
Таблица 6.3.3 – Статические параметры КР1533ЛР11
|
Обозначение |
Наименование параметра |
Норма |
Единица измере |
Режим измерения | |
|
не менее |
не более | ||||
|
U0H |
Выходное напряжение высокого уровня |
Ucc2 |
|
В |
Uсс=4,5B UIH=2,0В UIL=0,8В IDH=-0.4мА IDL=-0.4mA |
|
UDL |
Выходное напряжение низкого уровня |
|
0.4 0,5 |
В В |
Ucc=4.5В Uih=2.0B UIL=0,8B I0l=4mA I0L=8мА |
|
IIH |
Входной ток высокого уровня |
|
20 |
мкА |
UCC-5,5B UIH=2,7B |
|
IIL |
Входной ток низкого уровня |
|
|-0.2| |
мА |
Ucc=5,5В Uil=0,4В |
|
I0 |
Выходной ток высокого уровня |
|-15| |
|-70| |
мА |
UCC=5,5B U0=2,25B |
|
UCDI |
Прямое падение напряжения на антизвонном диоде |
| |
|-1,5| |
В |
UCC=4,5B, II=-1ВмА |
|
ICCH |
Ток потребления при высоком уровне выходного напряжения |
|
1,25 |
мА |
UCC = 5.5В |
Продолжение таблицы 6.3.2 - Статические параметры КР1533ЛР11
|
ICCL |
Ток потребления при низком уровне выходного напряжения |
|
2.8 |
мА |
UCC=5.5В |
