10. Способы питания вспомогательных цепей аэ (накал, экранирующих и защитных сеток)

Питание накала обычно происходит через резистор от того же источника питания который обеспечивает подачу напряжения на катод.

11. Резонансные колебательные цепи гвв (назначение, схемотехническое исполнение).

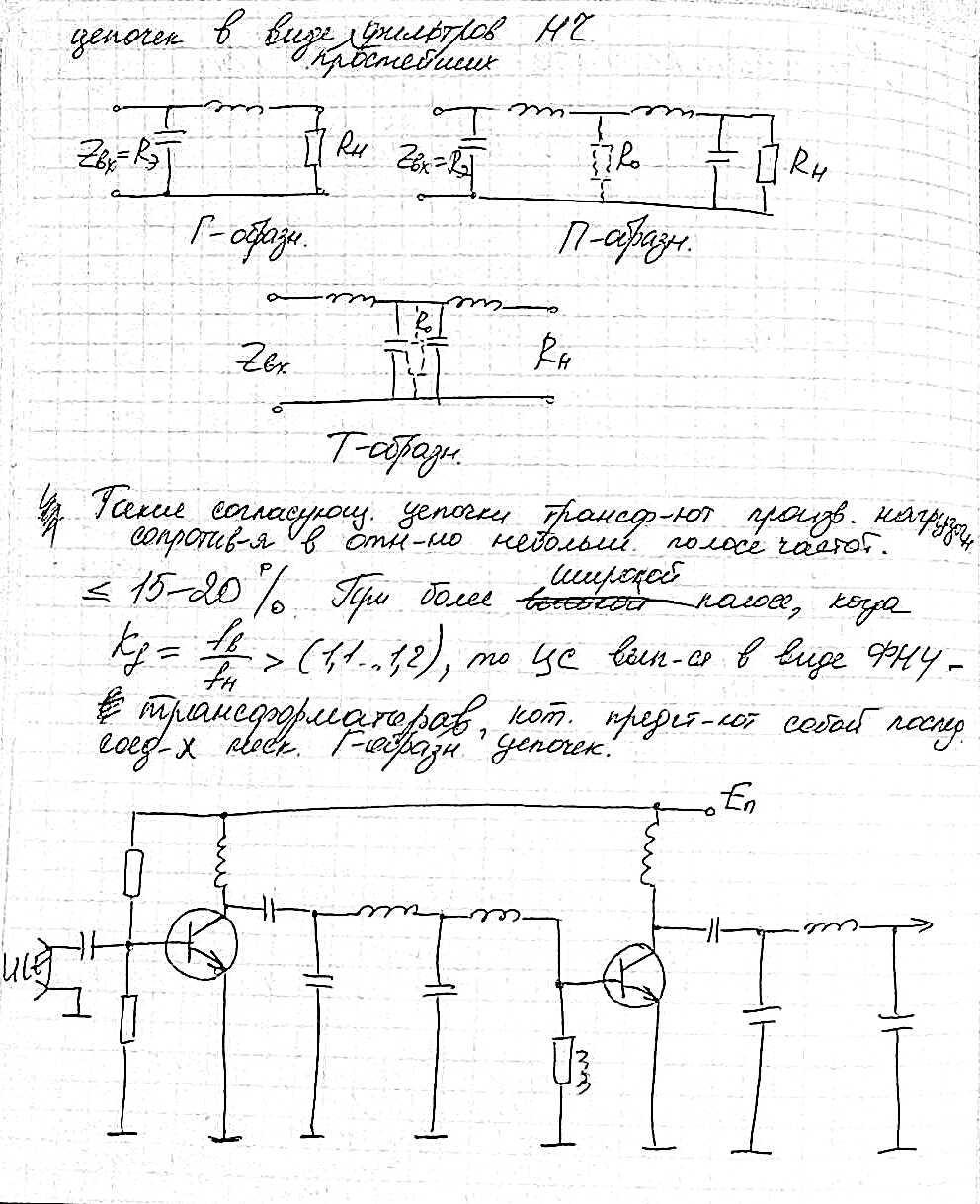

Требование к колебательным системам: трансформировать Rн в Rэ которое будет оптимально для АЭ, обеспечивать АЧХ и ФЧХ в некоторой полосе частот согласно характеру передаваемых колебаний, обеспечивать фильтрацию высших гармонических составляющих, перестраиваться в заданном диапазоне частот и иметь регулируемую связь с нагрузкой, иметь высокий КПД так как вносит линейные потери. Все эти требования невозможно выполнить разом поэтому приходиться чем-то жертвоаать. Чаще всего в транзисторной техники на НЧ используют колебательный цепочки в виде НЧ фильтров

12. Параллельное и двухтактное включение аэ.

Такие схемы используют когда не хватает мощности одного АЭ, путём подключения нескольких АЭ на общую нагрузку.

Параллельное подключение АЭ к общему колебательному контуру

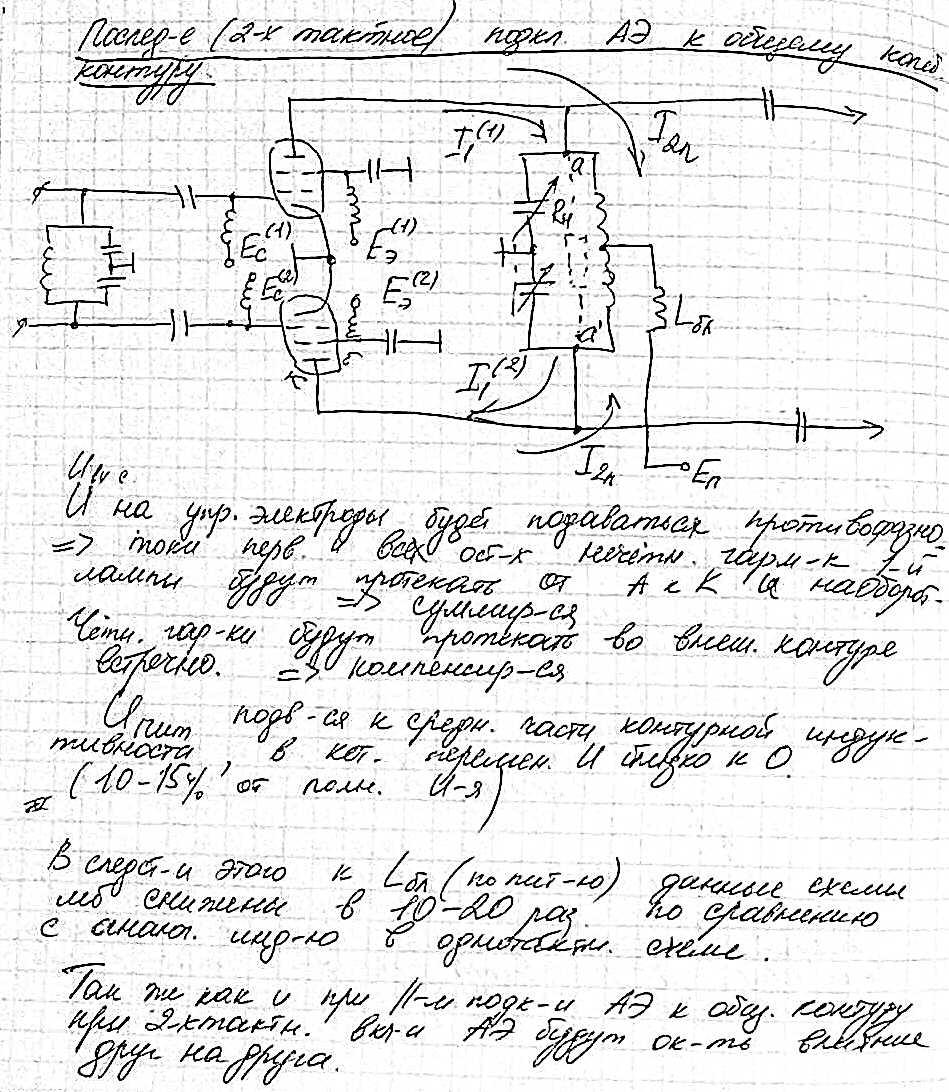

Последовательно (2-тактное) подклюючение АЭ к общему колебательному контуру

Достоинства более высокая частота , недостатки склонность в возникновению паразитных колебаний.

14. Особенности параллельного и двухтактного включения транзисторов.

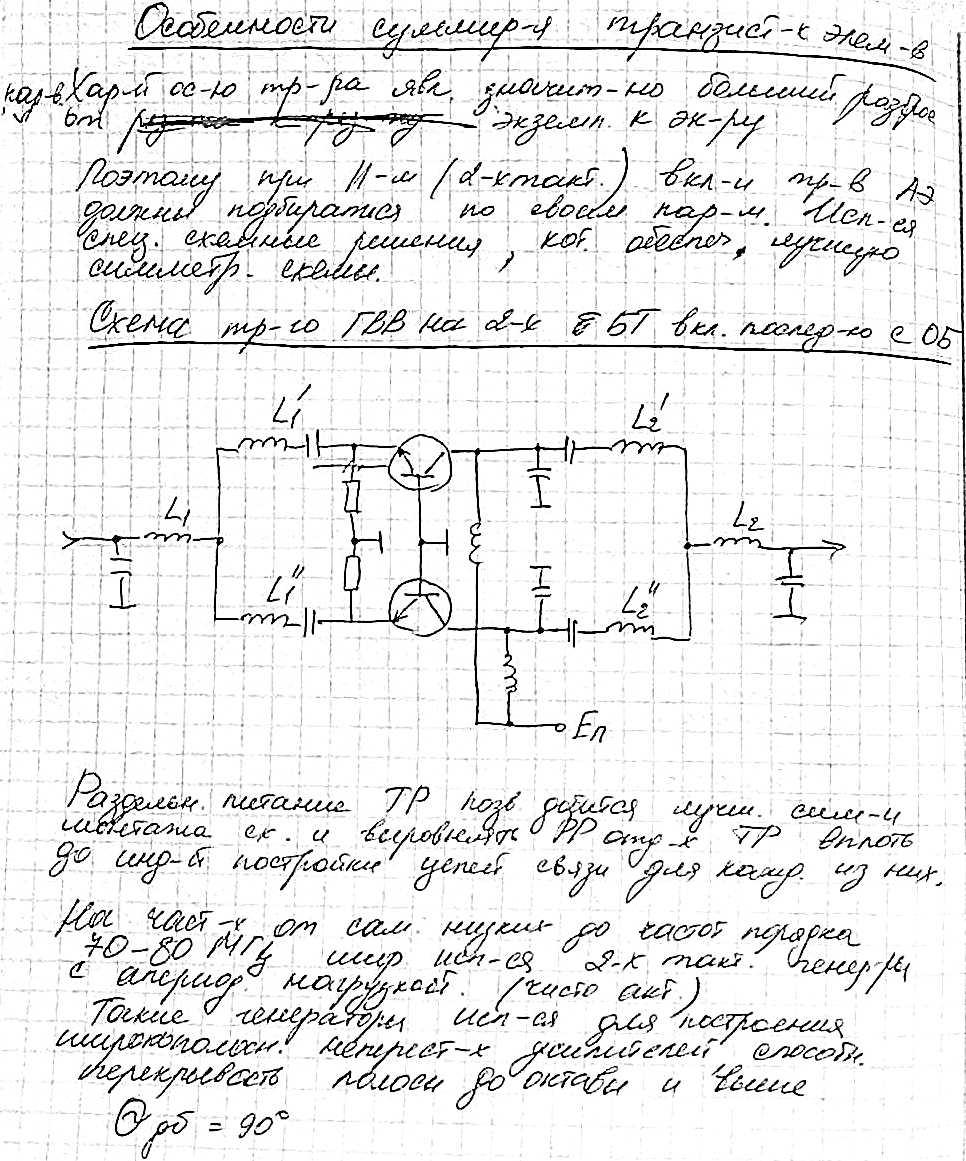

Схема транзисторного ГВВ на двух биполярных транзисторах вкл последовательно с общей базой.

Раздельное питание транзисторов позволяет добиться лучшей симетрии монтажа и выровнять режим работы вплость до индивидуальной настройки цепей связи для каждого из них.

От самых низки частот до 70-80МГц широко используться 2-контурные генераторы с апериодической нагрузкой. Они используються для широкополосных неперестраеваемых усилителей перекрывающих полосы до актавы и выше, угол отсечки равен 90 градусов.

15. Сложение мощностей вч-блоков в пространстве и с помощью мостовых устройств.

В современных РП устройствах широко применяются мостовые соединения которые обеспечивают сложение мощностей, в них АЭ работают независимо и при выходе из строя одного из них устройство продолжает работать но с более низкой мощностью. Классическая мостовая схема с 2мя идентичными синфазными генераторами имеет вид:

При выполнении условия

R1/R3=R2/R4

Выполняеться условие баланса моста.

Генераторы работают независимо друг от

Друга но такая схема не уодбна для

Практического использования так как:

1)наличие 2ух нагрузочных сопротивлений

2)невозможность заземлить оба генератора

Включение дополнительного трансформатора позволяет исключить эти проблемы.

При выполнении Rн=Rб=2R выполняетьс условие баланса моста и генераторы работают независимо друг от друга.

В диапазонах СВЧ и КВЧ в качестве моста используется гибрид кольца.

Такие устройства недостаточно широко-

Полосны, 3-5% от средней частоты.
