работает библиотека, подобно тому, как не нужно понимать принципы работы микропроцессора для программирования на языке высокого уровня. В обоих случаях реализации нижнего уровня может быть продемонстрирована каждому пользователю, но только при его желании.

Рассмотрим описание абстракций нашей библиотеки с двух точек зрения: пользователя, который только объявляет объекты уже существующих классов, и клиента, который конструирует собственные подклассы на базе библиотечных. При проектировании с расчетом на первого пользователя желательно как можно сильнее ограничить доступ к реализациям абстракций и сконцентрироваться на их ответственностях; проектирование с учетом запросов второго пользователя предполагает открытость некоторых внутренних деталей реализации, однако, не настолько, чтобы стало возможным нарушить фундаментальную семантику абстракции. Таким образом, приходится отметить некоторую противоречивость основных требований к системе.

Одной из главных проблем при работе с большой библиотекой являются трудности в понимании того, какие, собственно, механизмы она включает в себя. Перечисленные выше модели представляют собой как бы душу архитектуры библиотеки: чем больше разработчик знает об этих механизмах, тем легче ему будет использовать существующие в библиотеке компоненты, а не сочинять с нуля собственные. На практике получается так, что пользователь сначала знакомится с содержанием и работой наиболее простых классов, и только затем, проверив надежность их работы, постепенно начинает использовать все более сложные классы. В процессе разработки, по мере того как начинают вырисовываться новые, присущие предметной области пользователя, абстракции, они тоже могут добавляться в библиотеку. Развитие объектно-ориентированной библиотеки - это длительный процесс, проходящий через ряд промежуточных этапов.

Именно так мы будем строить нашу библиотеку: сначала определим тот архитектурный минимум, который реализует все пять выделенных нами механизмов, и затем начнем постепенно наращивать на этом остове все новые и новые функции.

9.2. Проектирование

Тактические вопросы

В соответствии с законом разработки программ Коггинса "прагматизм всегда должен быть предпочтительней элегантности, ведь Природу все равно ничем не удивить". Следствие: проектирование никогда не будет полностью независимым от языка реализации проекта. Особенности языка неизбежно наложат отпечаток на те или иные архитектурные решения, и их игнорирование может привести к тому, что нам придется работать в дальнейшем с абстракциями, не в полной мере учитывающими преимущества и недостатки конкретного языка реализации.

Как было отмечено в главе 3, объектно-ориентированные языки предоставляют три основных механизма упорядочения большего числа классов: наследование, агрегацию и параметризацию. Наследование является наиболее популярным свойством объектноориентированной технологии, однако далеко не единственным принципом структурирования. Как мы увидим, сочетание параметризации с наследованием и агрегацией помогает создать достаточно мощную и в то же время компактную архитектуру.

Рассмотрим усеченное описание предметно-зависимого класса очереди в C++:

class NetworkEvent... // сетевое событие

class EventQueue { // очередь событий public:

EventQueue();

virtual ~EventQueue();

virtual void clear(); // очистить

virtual void add(const NetworkEvent&); // добавить virtual void pop(); // продвинуть

virtual const NetworkEvent& front() const; // первый элемент

...

};

Перед нами абстракция, олицетворяющая очередь событий: структура, в которую мы можем добавлять новые элементы в конец очереди и удалять элементы из начала очереди. C++ позволяет скрыть внутренние детали реализации класса очереди за его внешним интерфейсом (операциями clear, add, pop и front ).

Нам могут потребоваться также некоторые другие варианты очереди, например, приоритетная очередь, где события выстраиваются в соответствии с их срочностью. Разумно воспользоваться результатами уже проделанной работы и организовать новый класс на базе ранее определенного:

class PriorityEventQueue : public EventQueue { public:

PriorityEventQueue();

virtual ~PriorityEventQueue(); virtual void add(const NetworkEvent&);

...

};

Виртуальность функций (например функции add) поощряет переопределение операций в подклассах.

Комбинация наследования с параметризованными классами позволяет создавать еще более общие абстракции. Семантика класса очереди не зависит от того, что в ней: волки или овцы. Используя классы-шаблоны, можно переопределить наш базовый класс следующим образом:

template<class Item> class Queue { public:

Queue();

virtual ~Queue(); virtual void clear();

virtual void add(const Item&); virtual void pop();

virtual const Item& front() const;

...

};

Это наиболее распространенный способ использования параметризованных классов: взять существующий конкретный класс, выделить в нем то, что не зависит от элементов, с которыми он оперирует, и сделать эти элементы аргументами шаблона.

Наследование и параметризация очень хорошо сочетаются. Наш подкласс PriorityQueue можно, например, обобщить следующим образом:

template<class Item>

class PriorityQueue : public Queue<Item> { public:

PriorityQueue();

virtual ~PriorityQueue(); virtual void add(const Item&);

...

};

Безопасность с точки зрения типов - ключевое преимущество данного подхода. Мы можем создать целый ряд различных классов конкретных очередей:

Queue<char> characterQueue;

typedef Queue<MetworkEvent> EventQueue;

typedef PriorityQueue<NetworkEvent> PriorityEventQueue;

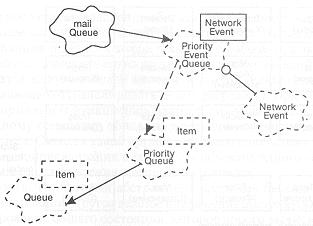

Рис. 9-1. Наследование и параметризация.

При этом язык реализации не позволит нам присоединить событие к очереди символов, а вещественное число - к очереди событий.

Рис. 9-1 иллюстрирует отношения между параметризованным классом (Queue), его подклассом (PriorityQueue), примером этого подкласса (PriorityEventQueue) и одним из его экземпляров (mailQueue).

Этот пример подтверждает правильность одного из самых первых наших архитектурных решений: почти все классы нашей библиотеки должны быть параметризованными. Тогда будет выполнено и требование защищенности.

Макроорганизация

Как уже отмечалось в предыдущих главах, классы есть необходимое, но не достаточное средство декомпозиции системы. Это замечание в полной мере касается и библиотеки классов. Неупорядоченный набор классов, в котором разработчики копаются в поисках чего-либо полезного, - едва ли не худшее из возможных решений. Лучше разбить классы на отдельные категории (рис. 9-2). Такое решение позволяет удовлетворить требованию простоты библиотеки.

При первом взгляде на проблемную область легко заметить, что мы могли бы воспользоваться общими функциональными свойствами классов. Поэтому заведем общедоступную категорию Support (поддержка) для абстракций низкого уровня и классов, поддерживающих общие механизмы библиотеки.

Это наблюдение приводит нас ко второму принципу архитектуры библиотеки: четкое разделение между политикой и реализацией. Такие абстракции, как очереди, множества и кольца, отражают политику использования низкоуровневых структур: связных списков или массивов. Очередь, например, выражает политику, при которой можно только удалять элементы из начала структуры и добавлять элементы к ее концу. Множество, с другой стороны, не представляет никакой политики, требующей упорядочения элементов. Кольцо требует упорядочения, но предполагает, что начальный и конечный элемент соединены. К категории Support мы будем относить простые абстракции - те, над которыми надстраивается политика.

Поместив эту категорию классов в код библиотеки, мы поддерживаем библиотечное требование расширяемости. Основная масса разработчиков, может быть, и не будет использовать классы из Support. Однако разработчики библиотек и более продвинутые программисты смогут задействовать базовые абстракции из Support для конструирования новых классов или модификации поведения существующих.

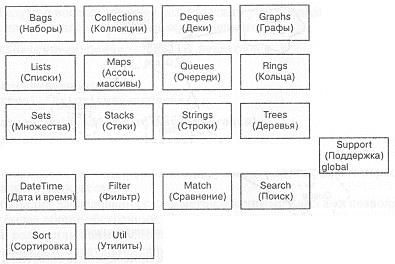

Рис. 9-2. Категории классов в библиотеке.

Как видно из рис. 9-2, библиотека организована не в виде дерева, а в виде леса классов; здесь не существует единого базового класса, как этого требуют языки типа Smalltalk.

На рисунке этого не видно, но на самом деле классы категорий Graphs, Lists и Trees несколько отличаются от других структурных классов. Еще раньше мы отмечали, что абстракции типа деки и стека являются монолитными. С монолитной структурой можно

иметь дело только как с единым целым: ее нельзя разбить на отдельные идентифицируемые компоненты, и таким образом гарантируется ссылочная целостность. С другой стороны, в композитной структуре (такой как граф) структурное разделение допускается. В ней мы можем, например, получать доступ к подспискам, ветвям дерева, отдельным вершинам или ребрам графа. Фундаментальное различие между этими двумя категориями структур лежит в семантике операций копирования, присваивания и сравнения. Для монолитных абстракций подобные операции можно назвать "глубокими", а для композитных абстракций - "поверхностными", в том смысле, что при копировании происходит передача ссылки на часть общей структуры.

Семейства классов

Третий основной принцип проектирования библиотеки заключается в построении семейств классов, связанных отношением наследования. Для каждого типа структур мы создадим несколько различных классов, объединенных единым интерфейсом (как в случае с абстрактным классом Queue), но с разными конкретными подклассами, имеющими несколько различные представления и поэтому отличающимися Своим устройством и характеристиками "время/память". Таким образом мы обеспечим библиотечное требование полноты. Разработчик сможет выбрать тот конкретный класс, который в большей степени подходит для решения его задачи. В то же время этот класс обладает тем же интерфейсом, что и остальные классы семейства. Сознательное четкое разделение абстрактного базового класса и его конкретных подклассов позволяет пользователю системы выбрать, скажем, на первом этапе проектирования один из классов в качестве рабочего, а затем, в процессе доводки приложения, заменить его на другой, чем-то отличающийся класс того же семейства, затратив на это минимум времени и усилий (единственное, что ему потребуется, - это заново оттранслировать свою программу). При этом разработчик будет уверен в нормальном функционировании программы, так как все классы, принадлежащие одному семейству, обладают идентичным внешним интерфейсом и схожим поведением. Смысл в такой организации классов состоит еще и в возможности копирования, присваивания и сравнения объектов одного семейства даже в том случае, если их представления совершенно разнятся.

Можно сказать, что базовый абстрактный класс как бы содержит в себе все важные черты абстракции. Другое важное применение абстрактных базовых классов - это кэширование общего состояния, которое дорого вычислять заново. Так можно перевести вычисление O(n) в операцию порядка O(1) - простое считывание данных. При этом, естественно, требуется обеспечить соответствующий механизм взаимодействия между абстрактным базовым классом и его подклассами, чтобы гарантировать актуальность кэшируемого значения.

Элементы семейства классов представляют собой различные формы абстракции. Опыт показывает, что существуют две основные формы абстракций, которыми следует пользоваться разработчику при создании серьезных приложений. Во-первых, это форма конкретного представления абстракции в оперативной памяти машины. Существует два варианта такого представления: выделение памяти для структуры из стека или выделение оперативной памяти из кучи. Им соответствуют две формы абстракций: ограниченная и неограниченная:

Так как ограниченная и неограниченная формы абстракции имеют общие интерфейс и поведение, их обе можно представить в виде прямых подклассов абстрактного базового класса для каждой структуры. Мы обсудим эти и другие особенности организации данных в следующих разделах.

Второй вариант связан с синхронизацией. Как было отмечено в главе 2, множество полезных приложений обходятся одним процессом. Их называют последовательными системами, потому что они используют один поток управления. Для других приложений (особенно это касается систем реального времени) требуется обеспечить синхронизацию нескольких одновременно выполняемых потоков. Такие системы называются параллельными, и в них каким-то образом должно обеспечиваться взаимное исключение процессов, конкурирующих за один и тот же ресурс. Ясно, что нельзя дать возможность управлять одним и тем же объектом одновременно нескольким потокам, это в конце концов приведет к нарушению его состояния. Рассмотрим, например, поведение двух агентов, которые одновременно пытаются добавить элемент одному и тому же объекту класса Queue. Первый агент, начавший добавление элемента, может быть прерван раньше, чем окончит данную операцию, и оставит объект второму агенту в незавершенном состоянии.

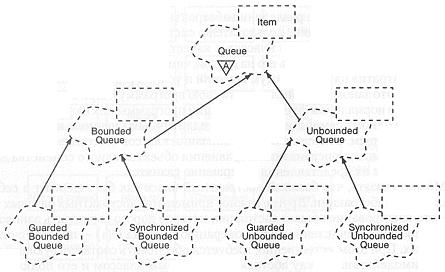

Рис. 9-3. Семейства классов.

Как отмечалось в главе 3, в данном случае при проектировании существуют всего три возможных альтернативы, каждая из которых требует обеспечения различного уровня взаимодействия между агентами, оперирующими с общими объектами:

•последовательный;

•защищенный;

•синхронизированный.

Мы рассмотрим каждый из этих вариантов более подробно в следующем разделе. Обеспечение взаимодействия между абстрактным базовым классом, формами его представления и формами синхронизации порождает для каждой структуры семейство

операторов входит в обязанности подклассов. В них будут использоваться функции, аргументом которых является объект собственного специализированного класса. В этом смысле подклассы имеют то преимущество, что они знают представление своих экземпляров и могут обеспечить очень эффективную реализацию. Когда конкретный подкласс очереди неизвестен (например, если мы передаем объект по ссылке на его базовый класс), вызывается оператор базового класса, использующий может быть менее эффективные, но более универсальные алгоритмы. Эта идиома имеет побочный эффект: возможность работы одной и той же функции с очередями, имеющими различную внутреннюю реализацию, без нарушения типизации.

Если мы хотим ограничить доступ к копированию, присваиванию или сравнению некоторых объектов, нам надо объявить эти операторы защищенными или закрытыми.

Определим теперь модификаторы, позволяющие менять состояние объекта:

virtual void clear() = 0;

virtual void append(const Item&) = 0; virtual void pop() =0;

virtual void remove (unsigned int at) = 0;

Данные операции объявлены как чисто виртуальные, а это значит, что их описание является обязанностью подклассов. Наличие чисто виртуальных функций делает класс Queue абстрактным.

Спецификатор const указывает (компилятор может это проверить) на использование функций-селекторов, то есть функций, предназначенных исключительно для получения информации о состоянии объекта, но не для изменения состояния:

virtual unsigned int length() const = 0; virtual int isEmpty() const = 0; virtual const Item& front() const =0;

virtual int location(const Item&) const = 0;

Эти операции тоже определены как чисто виртуальные, потому что класс Queue не обладает достаточной информацией для их полного описания.

Защищенная часть каждого класса начинается с описания тех элементов, которые формируют основу его структуры и должны быть доступны подклассам [Всюду, где веские причины не заставляют нас действовать по-другому, мы объявляем элементы класса закрытыми. Здесь, однако, существует веская причина объявить эти фрагменты защищенными: доступ к ним потребуется подклассам]. Абстрактный класс Queue, в. отличие от своих подклассов (см. ниже), подобных элементов не имеет.

Продолжит защищенную часть базового класса определение служебных функций, которые будут полиморфно реализованы в конкретных подклассах. Класс Queue содержит довольно типичный список таких функций:

virtual void purge() = 0;

virtual void add(const Item&) = 0;

virtual unsigned int cardinality() const = 0; virtual const Item& itemAt (unsigned int) const = 0; virtual void lock();

virtual void unlock();

Причины, по которым мы ввели именно эти функции, будут рассмотрены в следующем разделе.

И, наконец, определим закрытую часть, обычно содержащую объявления о классахдрузьях и те элементы, которые мы хотим сделать недоступными даже для подклассов. Класс Queue содержит только декларации о друзьях:

friend class QueueActiveIterator<Item>; friend class QueuePassiveIterator<Item>;

Как мы увидим в дальнейшем, эти объявления друзей понадобятся для поддержки идиом итератора.

Семантика времени и памяти

Из пяти основных принципов строения библиотеки базовых классов, возможно, наиболее важен механизм, обеспечивающий клиента альтернативной простанственно-временной семантикой внутри каждого семейства классов.

Рассмотрим тот спектр требований, который должен учитываться при разработке библиотеки общего назначения. На рабочей станции, обладающей большим виртуальным адресным пространством, пользователь скорее всего будет расточать память ради более высокого быстродействия. С другой стороны, в некоторых встроенных системах, таких, как спутник или автомобильный мотор, ресурсы памяти часто ограничены, и разработчик вынужден выбирать в качестве рабочих те абстракции, которые используют меньше памяти (например, выделяя место под данные в стеке, а не в "куче"). Ранее мы различили эти две возможности как ограниченную и неограниченную формы соответственно.

Неограниченные формы применимы в тех случаях, когда размер структуры не может быть предсказан, а выделение и утилизация памяти из кучи не приводит ни к потере времени, ни к снижению надежности (как это бывает в некоторых приложениях, критичных по

времени) [Некоторые требования к системе могут запретить использование динамически распределяемой памяти. Рассмотрим сердечный импульсный регулятор и возможные фатальные результаты, которые может вызвать сборщик мусора, "проснувшийся" в неподходящий момент. Есть системы с длительным рабочим циклом: в них даже минимальная утечка памяти может дать серьезный кумулятивный эффект; вынужденная

перезагрузка системы из-за недостатка памяти может привести к неприемлемой потере функциональности].

Ограниченные формы лучше подходят для работы с небольшими структурами, размер которых достаточно хорошо предсказуем. Учтем также, что динамическое выделение памяти менее терпимо к ошибкам программиста.

Таким образом, все структуры данной библиотеки должны присутствовать в альтернативных вариантах; поэтому нам придется создать два низкоуровневых класса поддержки, Unbounded (неограниченный) и Bounded (ограниченный). Задачей класса unbounded является поддержка быстро работающего связного списка, элементы которого размещаются в памяти, выделенной из "кучи". Это представление эффективно по скорости, но не по памяти, так как каждый элемент списка должен, кроме своего значения, дополнительно содержать указатель на следующий элемент того же списка. Задача класса Bounded состоит в организации структур на базе массива, что эффективно с точки зрения памяти, но добиться большой производительности трудно, так как, например, при добавлении элемента в середину списка приходится последовательно копировать все последующие (или предыдущие) элементы массива.

Как видно из рис. 9-4, для включения этих классов нижнего уровня в иерархию основных абстракций мы используем агрегацию. Более точно, диаграмма показывает, что мы используем физическое включение по значению с защищенным Доступом, которое означает, что это низкоуровневое представление доступно только подклассам и друзьям. На раннем этапе проектирования мы хотели воспользоваться примесями и сделать unbounded и Bounded защищенными суперклассами.

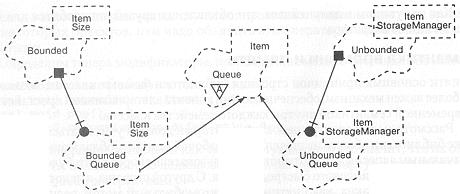

Рис. 9-4. Ограниченная и неограниченная формы.

Мы в конце концов отказались от такого варианта, так как он достаточно труден для понимания, и к тому же нарушает лакмусов принцип наследования: BoundedQueue, по крайней мере, с точки зрения типа данных, не является частным случаем класса Bounded.

Отметим также, что работа с двумя формами требует присутствия второго аргумента в их шаблоне. Для ограниченной формы - это беззнаковое целое число Size, обозначающее статический размер объекта. Для неограниченной формы - это класс StorageManager, ответственный за политику размещения в памяти. Мы рассмотрим его работу в следующем разделе.

Протокол обоих классов поддержки должен быть, с одной стороны, достаточным для обеспечения работы конкретных подклассов, а с другой стороны, универсальным, чтобы гарантировать выполнение ответственности всех других структур в библиотеке. В целях компактности и быстродействия мы не включили в описание классов Unbounded и Bounded ни одной виртуальной функции. По этой причине мы не можем объединить их одним суперклассом, несмотря на то, что они имеют общий протокол; кроме того, мы не можем надлежащим образом построить на их базе иерархию подклассов. В данном случае гибкость приносится в жертву производительности. По той же причине мы решаем сделать ряд функций встроенными; хорошими кандидатами на это обычно являются селекторы, особенно те, которые возвращают простые переменные.

Рассмотрим, например, описание класса Bounded:

template<class Item, unsigned int Size> class Bounded {

public:

Bounded();

Bounded(const Bounded<Item, Size>&); ~Bounded();

Bounded<Item, Size>& operator=(const Bounded<Item, Size>&); int operator==(const Bounded<Item, Size>&) const;

int operator!=(const Bounded<Item, Size>&) const;
