12.3 Дифференциальный упт
Выходное напряжение устройства, представленного на рис. 12.5, определяется соотношением
.
При одинаковом отношении сопротивлений
(12.2)
получаем
,
т.е. напряжение на выходе УПТ пропорционально
разности входных напряжений и усилитель
становится дифференциальным.
Напряжение смещения и входные токи реального ОУ вызовут в этом усилителе сдвиг выходного напряжения на величину
.
Сдвиг за счет входных токов уменьшается при выполнении условия
.
(12.3)
Одновременное
выполнение условий (12.2) и (12.3) обеспечивается
при равенстве сопротивлений R1=R3
и R2=R4.
В этом случае сдвиг имеет минимальное
значение
.
Недостатками простой схемы дифференциального усилителя являются малое входное сопротивление и трудность регулировки коэффициента усиления. От этих недостатков свободен измерительный усилитель (рис. 12.6). Неинвертирующее включение DA1 и DA2 обеспечивает большое входное сопротивление по обоим входам. Разность потенциалов (U3 – U4) можно определить как
Выходное напряжение повторяет эту разность:
Следовательно:
Входные сопротивления по обоим входам можно считать равными бесконечности. С помощью переменного сопротивления eR можно плавно менять коэффициент усиления измерительного усилителя. При реализации усилителя в виде интегральной микросхемы требуется подключение только переменного резистора eR.
12.4 Аналоговый сумматор
Схема,
приведенная на рис. 12.7, позволяет
просуммировать три аналоговых входных
напряжения
.
Так как инвертирующий вход ОУ является
точкой кажущейся земли (
),
можно определить токи во входных цепях
.
Так как входное сопротивление идеального
ОУ равно бесконечности, суммарный ток
протекает через
и создает на нем падение напряжения
т.е. выходное напряжение пропорционально сумме вход-ных напряжений (с соответствующими масштабными коэффициентами).
Для
уменьшения влияния входных токов ОУ
между неинвертирующим входом и общим
выводом желательно поставить сопротивление
.
Тогда погрешность сдвига и дрейфа
выходного напряжения можно определить
по формулам:
.
12.5 Аналоговый интегратор
Для идеального операционного усилителя кооэффициент передачи устройства, показанного на рис. 12.8, а, определяется соотношением
,
(12.4)
где
– постоянная времени.
Передаточная
функция (12.4) соответствует идеальному
интегратору. ЛАЧХ его коэффициента
передачи идет с наклоном –20 дБ/дек,
пересекая ось абсцисс при
.

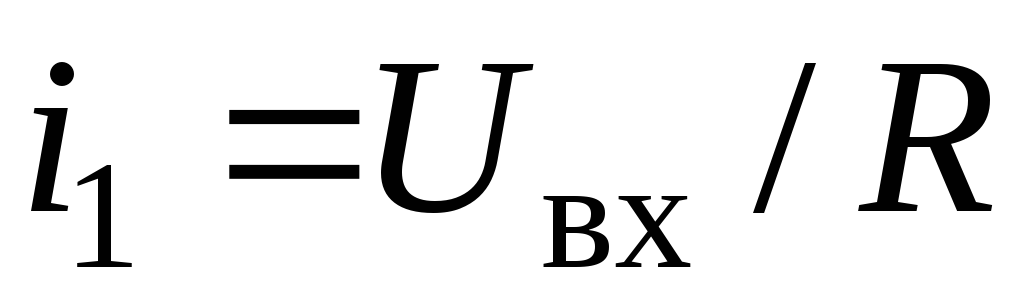

Для интегратора справедливы соотношения:
и

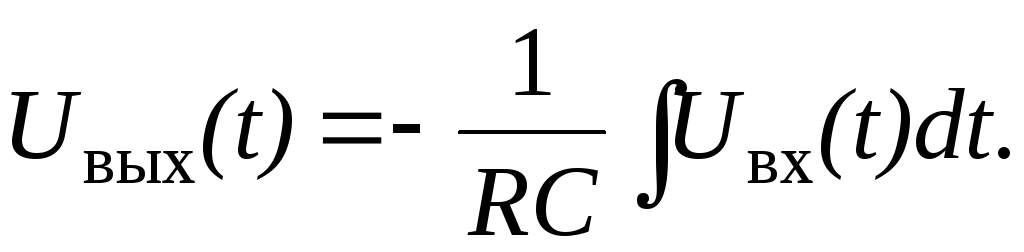

поэтому
Оценим петлевое усиление контура ООС в интеграторе с учетом конечности коэффициента передачи реального ОУ
,
где
– передаточная функция операционного
усилителя;
–коэффициент
передачи цепи обратной связи.
Для реального ОУ передаточную функцию интегратора можно записать в виде
.
(12.5)
ЛАЧХ
реального интегратора, построенная по
выражению (12.5), приведена на рис. 12.8, б
(там же пунктиром изображена ЛАЧХ
ОУ). Ниже частоты
она идет на уровнеК
дБ, а выше частоты единичного усиления
ОУ увеличивает наклон до –40 дБ/дек.
Таким образом, полоса рабочих частот
реального интегратора отличается от
идеального интегратора (у него ЛАЧХ
сохраняет наклон –20 дБ/дек на всех
частотах) на низких частотах за счет
конечности величины коэффициента
усиления операционного усилителя К,
на высоких – за счет конечной величины
частоты единичного усиления f1
реального ОУ.
Ошибку смещения нуля можно определить как напряжение на выходе схемы рис. 12.8, в при размыкании ключа S:
.
Следовательно,
после создания нулевых начальных условий
напряжение на конденсаторе линейно
нарастает, пока ОУ не перейдет в насыщение.
Эта ошибка ограничивает максимальное
время интегрирования. Для ее уменьшения
необходимо или периодически разряжать
С аналоговым
ключом (так поступают при интегрировании
импульсных сигналов), или параллельно
С
поставить резистор R1
(так поступают при интегрировании
синусоидальных сигналов). В последнем
случае
,
но полоса рабочих частот сужается (от
доf1,
тогда как раньше интегрирование было
возможно от
доf1).
Переходная
характеристика интегратора представляет
собой линейно изменяющееся напряжение,
идущее с наклоном минус
,
где
– амплитуда ступеньки, подаваемой на
вход. Это свойство интегратора используется
в генераторе прямоугольного и треугольного
напряжений, схема которого приведена
на рис. 12.9,а.
Операционный усилитель DA1
работает как компаратор, переключаясь
с +Е
к –Е всякий
раз, когда напряжение на неинвертирующем
входе, изменяющееся за счет работы
интегратора DA2,
переходит нулевое значение.
При отрицательном напряжении на выходе DA1 (Uвых1 = –Е) напряжение на выходе интегратора линейно нарастает со скоростью E/t. Когда выполняется условие Uвых2 / R2 = Uвых1 / R1, т.е. при Uвых2 = E / 2, схема переключается в другое состояние и напряжение на выходе интегратора с той же скоростью изменяется в противоположном направлении до –E / 2 (рис. 12.9, б).
Из условия
получаем соотношение для оценки периода
генерируемых колебаний.
