4Знакомство с лабораторным инструментарием. Лабораторная № 0
Целью работы является ознакомление с отладочными платами и инструментами разработки для микроконтроллеров 1986ВЕ91Т, 1986ВЕ92У, MDR32F9Q2I, 1986ВЕ93У, 1901ВЦ1Т. Перечень отладочных плат приведен в таблице 2.
Ход работы
1.Ознакомиться с техническим описанием на плату.
2.Ознакомиться с принципиальной схемой на плату.
3.Ознакомиться со средой разработки IAR Embedded Workbench.
4.Открыть первый проект «привет мир» в среде разработки.
5.Включить отладочную плату, выданную преподавателем. Записать происходящие на ЖК-экране и светодиодах.
6.Подключить J-link к компьютеру (USB) и отладочной плате к разъему JTAG-A.
7.Скомпилировать открытый проект и «залить» его в память МК. Запустить программу на выполнение в пошаговом режиме (Step), и в режиме прогона (Run).
Содержание отчета
1.Описание платы по структурной схеме составленной Вами из имеющейся принципиальной схемы.
2.Примеры учатков кода программы, которые непосредственно управляют устройствами отображения информации.
3.Описать происходящие при отладке в пошаговом режиме и в режиме прогона.
4.Выводы.
Таблица 2 - Список отладочных плат для MK Миландр с процессорным ядром Cortex-M3
Наименование устройств |
|
Кол-во |
Спецификация на отладочную плату |
|
|
|
|
|
|
Отладочный |
комплект |
для |
4 |
1986EvBrd_тех_описание.pdf |
МК 1986ВЕ91Т |
|
|
|
|
Отладочный |
комплект |
для |
1 |
1986EvBrd_64_тех_описание.pdf |
МК MDR32F9Q2I |
|
|
|
|
Отладочная комплект для МК |
1 |
1986EvBrd_48_тех_описание.pdf |
||
1986ВЕ93У |
|
|
|
|
Отладочный |
комплект |
для |
2 |
Ex_1901VC1F_rev.pdf (схема принципиальная ) |
двухъядерного (Cortex-M3 + |
|
|
||
TMS320) микроконтроллера |
|
|
||
1901ВЦ1Т |
|
|
|
|
Документация на отладочные комплекты находиться на сервере по адресу: \\SV2\exchange\_For_Students\MPSSAU\Milandr\Отладочная плата\.
ТУСУР, Миландр |
Каф. ЭСАУ |
Недяк С.П., Шаропин Ю.Б |
Весна 2013 г. |

Ведение |
16 |
4.1Краткое описание лабораторного инструментария
Современный минимально необходимый инструментарий программиста встраиваемых систем достаточно прост:
1.Среда разработки, как правило, интегрированная (IDE). Мы будем изучать и использовать на протяжении всего курса IAR Embedded Workbench. По Вашему желанию вы можете изучать любую другу среду разработки, которую посчитаете более целесообразным для своего образования.
2.Целевая плата, для которой будет разрабатываться ПО, в нашем случае это любая из перечисленных отладочных плат. Внешний вид отладочной платы для МК 1986ВЕ91Т показан на рисунке 17.
3.JTAG - адаптер, который обеспечит доступ к ресурсам МК. На рисунке 17 показан внешний вид, с которым Вам придется работать: JTAGадаптера МТ-link.
ТУСУР, Миландр |
Каф. ЭСАУ |
Недяк С.П., Шаропин Ю.Б |
Весна 2013 г. |

Ведение |
17 |

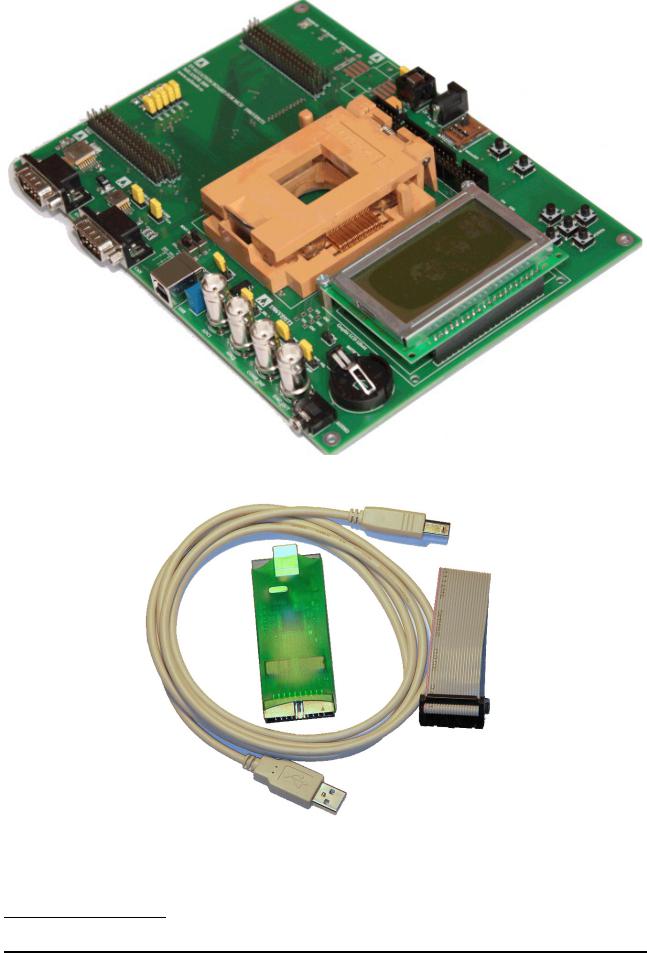

Рисунок 1 Внешний вид отладочной платы для МК 1986ВЕ91Т
Рисунок 2— JTAG - эмулятор MT-Link аналог J-Link2
2 Фото взято с сайта starter-kit.ru
ТУСУР, Миландр |
Каф. ЭСАУ |
Недяк С.П., Шаропин Ю.Б |
Весна 2013 г. |

Ведение |
18 |
4.2Меры безопасности при работе с бескорпусной отладочной платой
Приступая к работе с открытой печатной платой, где микросхемы и проводники, расположенные на печатной плате не защищены корпусом (open frame), нужно иметь ввиду опасность выхода из строя микросхем от статического электричества (ESD), которое почти всегда накапливается на теле человека.
Конечно ESDзащита это целая наука [1] мы здесь ограничимся рядом практических рекомендаций, которые позволят нам безопасно эксплуатировать открытую электронику:
1.Старайтесь на лабораторные занятия одеваться «безопасно» - в хлопок.
2.Перед началом непосредственной работы с отладочной платой подойдите к батарее
отопления и прикоснитесь к ней рукой для снятия статического заряда с Вашего тела. Также можно снимать заряд через заземленное оборудование, например осциллограф, прикоснувшись к «земленой» клемме рукой.
Кроме поражения от ESD, нужно иметь ввиду возможные механические повреждения, при небрежном отношении к оборудованию... будьте внимательны и аккуратны !!
Другая очень вероятная опасность для электроники - это не заземленный компьютер, на корпусе которого, будет переменное напряжение 110В или не заземленный осциллограф, на корпусе которого может быть такой же потенциал. Этого напряжение опасно не только для электронных компонент расположенных на плате, но и для человека!! Кроме не заземленного оборудования опасности для человека при выполнении лабораторных работ нет.
Вопрос студентам откуда этот потенциал на корпусах современного оборудования ?
ПРЕЖДЕ ЧЕМ РАБОТАТЬ С ОСЦИЛЛОГРАФОМ И ОТЛАДОЧНОЙ ПЛАТОЙ НУЖНО УБЕДИТЬСЯ:
1)ЧТО ОБА УСТРОЙСТВА ПОДКЛЮЧЕНЫ К ЗЕМЛЕ!
2)И ПРОВЕРИТЬ ЗАЗЕМЛЕНИЕ ИНСТРУМЕНТАЛЬНОГО КОМПЬЮТЕРА!
Литература
1. Дмитрий Трегубов. Новые российские стандарты в области ESD-защиты // Компоненты и технологии. №4, 2010 – c. 1214. Электронная версия: \\sv2\exchange\_For_Students\MPSSAU\!Labs\liters\2010_04_12.pdf.
