7.7. Система сигнализации r2 [47].
Дополнительно
к информации, содержащейся в таблице
7.4, рассмотрим некоторые аспекты линейной
и регистровой сигнализации системы R2
более подробно. Интерфейсы R2Dв
АМТС AXE-10
показаны на рис. 7.5. Коды линейных сигналов
приведены в табл. 7.5. Здесь 8 бит 16-го
канального интервала обслуживают два
телефонных канала; из битов a,
b,
c
и d
образующих сло-во сигнализации ка-нала,
переменные значения имеют лишь биты a
и b:
af -состояние вызы-вающего абонента (А) и рабочее со-стояние исходящей АТС,
bf -свидетельствует о повреждении ли-нии в прямом на-правлении,
ab -состояние або-нента В,
bb -состояние ком-мутационного обо-рудования входя-щей АТС, то есть, занято оно или свободно. В исходном состоянии в прямом и обратном направлении посылаются сигналы 10. При вызове состояние af меняется с 1 на 0. Входящая АТС посылает в обратном направлении ab=1, bb=1 в качестве подтверждения. При ответе абонента В направляется сиг-налab=0, bb=1. Когда абонент В кладёт трубку, со стороны входящей АТС Табл.7.5.
Состояние линии |
Сигнальный код | ||||
Прямое направл. |
Обратное направл. | ||||
af |
bf |
bf |
bb | ||
КИС (контроль исходного состояния) |
1 |
0 |
1 |
0 | |
Занятие |
0 |
0 |
1 |
0 | |
Подтверждение занятия |
0 |
0 |
1 |
1 | |
Ответ |
0 |
0 |
0 |
1 | |
Отбой |
0 |
0 |
1 |
1 | |
Разъединение |
0 |
0 |
0/1 |
| |
Подтверждение разъединения |
1 |
0 |
1 |
0 | |
Блокировка |
1 |
0 |
1 |
1 |
передаётся сигнал 11. Далее следуют позиции "Разъединения" цепи связи (таблица 7.5). Затем обе станции переходят в исходное состояние.

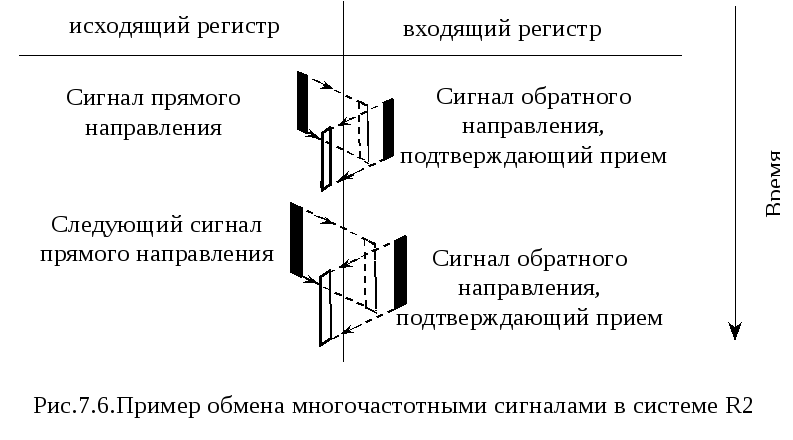

Способ
обмена многочастогными сигналами
(регистровая сигнализация) показан на
рис.7.6. Кодовая таблица сигналов,
передаваемых в прямом направлении,
приведена в таблице 7.7. Таблица 7.8
описывает сигналы в обратном направлении.Частоты
регистровых сигналов, используемые в
R2, отличаются от сис-тем №5 и
Rl. В
дополнение к коду 2 из 6 частот ис-пользуются
систе-мы LME
(код 2 из 4
частот) и National
R2,фирма
Ericsson
(код 2 из 5
частот того же списка), как показано в
табл. 7.7. Сигналы в прямом направлении
разделяются на две группы (I и II). Сигнал
будет иметь категорию I или II в соответствии
с посылаемыми в обратном направлении
сигналами от входящей АТС или транзитного
узла. Переход значений из группы I в
группу II осуществляется по сигналу A3
или А5 в обратном направлении. Возвращение
значений сигналов в группу I возможно
только если переход в группу II осуществлялся
по обратному сигналу А5, а не A3.
Сигналы обратного направления группы А требуются для подтверждения сигналов прямого направления группы I и иногда - для подтверждения сигналов прямого направления группы II. Помимо этого, сигналы группы А передают определённую специальную информацию.
Высокая достоверность, обеспечиваемая протоколом R2, связана и с использованием кода «2 из 6», который сам по себе позволяет проверить, правильный ли сигнал был принят (как это имеет место и в R1). Кроме того, почти во всех ситуациях сигнал в прямом направлении поступает до тех пор, пока не будет получен соответствующий сигнал подтверждения в обратном направлении. Приемный регистр может запросить информацию у передающего регистра в любой момент во время передачи независимо от хронологического порядка. Так, например, любой передаваемый двухчастотный сигнальный код может быть многократно повторен по запросу от принимающей стороны.
Исходящая
АТС посылает различные сигналы в прямом
направлении, включая адресную информацию,
код страны и индикацию эхокомпенсации,
категорию вызывающего абонента и
окончание посылки. Входящая или транзитная
станция возвращает сигналы перегрузки,
подтверждения принятия полного адреса,
состояния вызываемой линии, а также
сетевые сигналы. Последующее действие
системы определяется сигналами в обоих
направлениях, создавая таким образом
гибкую интерактивную сигнализацию.
Система сигнализации взаимо-действует с системой управления процедурами обслуживания вызовов, включая функции маршрутизации, автоматическое определение номера, управление тарификацией и разъе-динение соединения.
Пример полной диаграммы последовательности сигналов в рамках сигнализации R2 для станции AXE-10 (стандарт ANS 434 01), показан на рис.7.7.
Типовой обмен многочастотными сигналами
На исходящей станции А передатчик посылает сигнал индикации 1й передаваемой цифры. Регистр на входящей станции Б декодирует сигнал и подтверждает его прием, давая команду передатчику послать в обратном направлении сигнал «Передать следующую цифру».
Этот обмен сигналами продолжается до тех пор, пока не будут переданы все цифры.
а) После принятия всех цифр входящая станция В сигнализирует станции А перейти к посылке второго набора сигналов В по сигналу А-3.
б) Получив сигнал, станция А передает категорию вызывающего абонента (II группа).
в) Если абонент – обычный пользователь, специальной обработки не требуется и станция Б определяет состояние вызываемой линии.
г) Если линия свободна, то в сторону станции А посылается соответствующий сигнал (В) по которому вызывающий абонент подключается к ИСЛ, а регистр освобождается.
д) Если линия занята, то на станцию А передается соответствующий сигнал, а от станции А к вызывающему абоненту возвращается тональный сигнал «занято».
